蜗杆传动式普兹尼雷杜克托减速装置

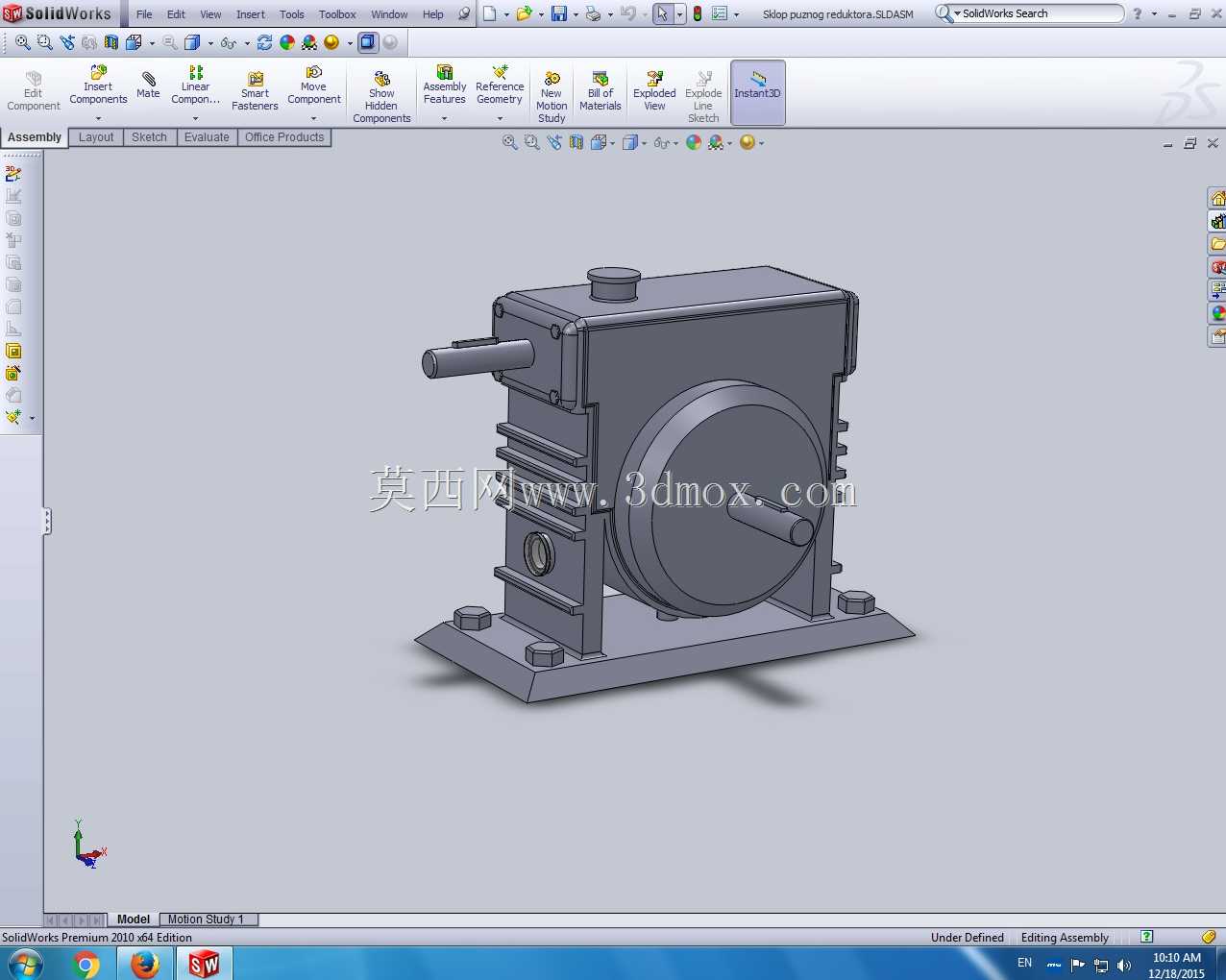

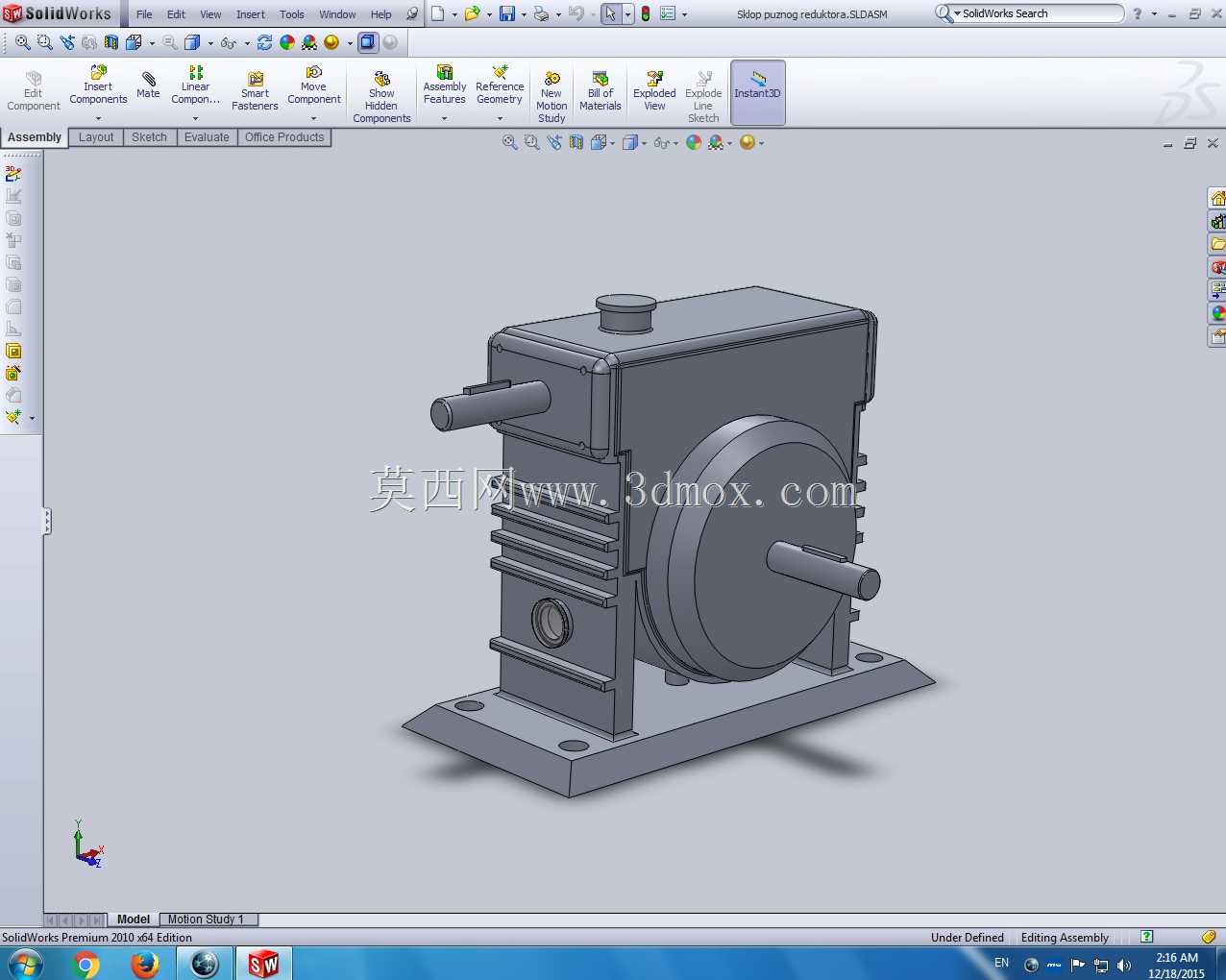

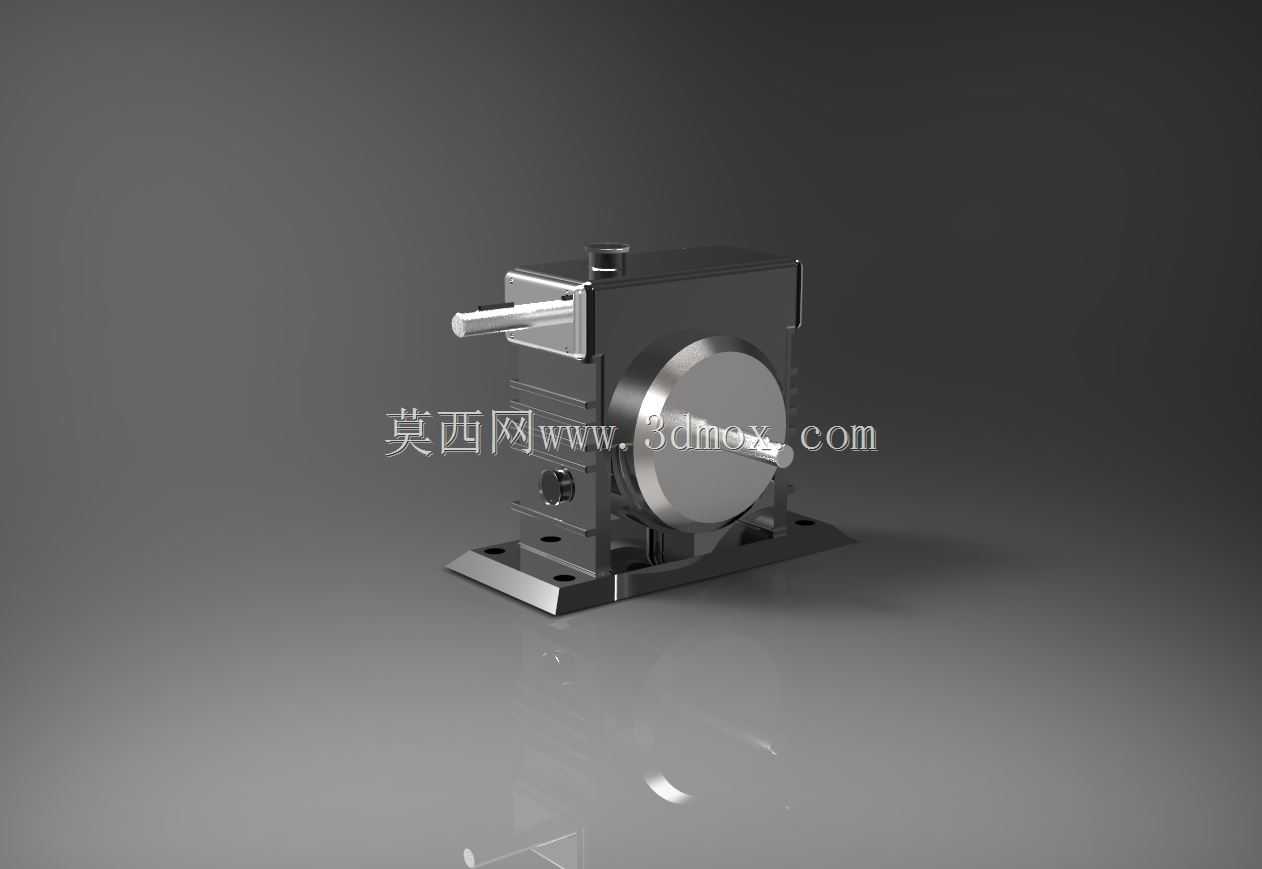

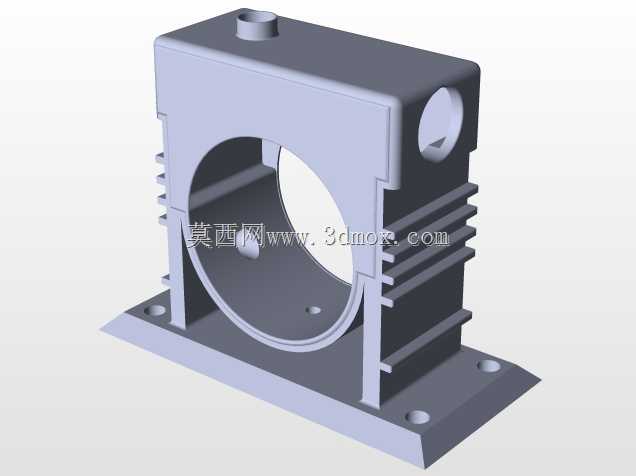

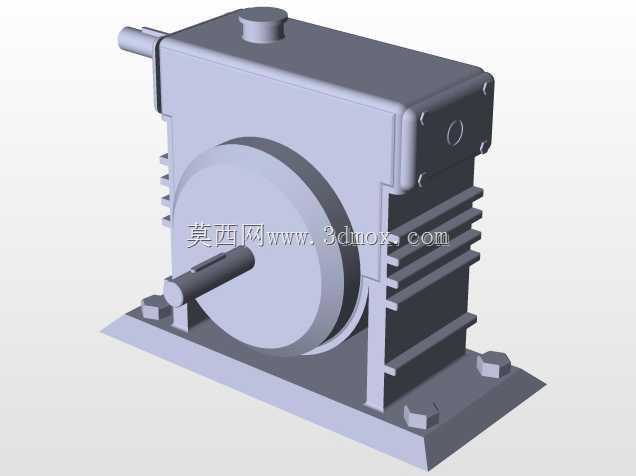

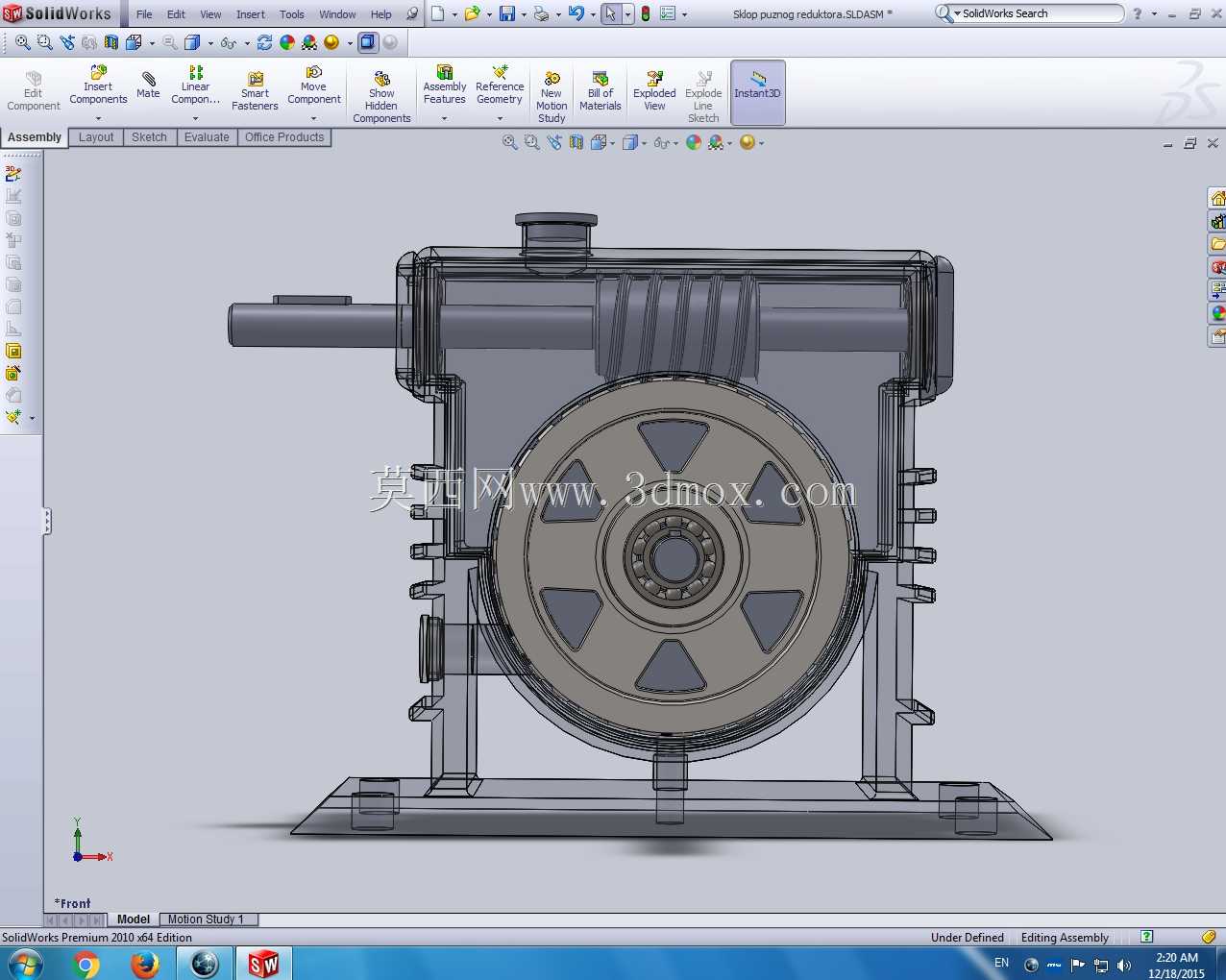

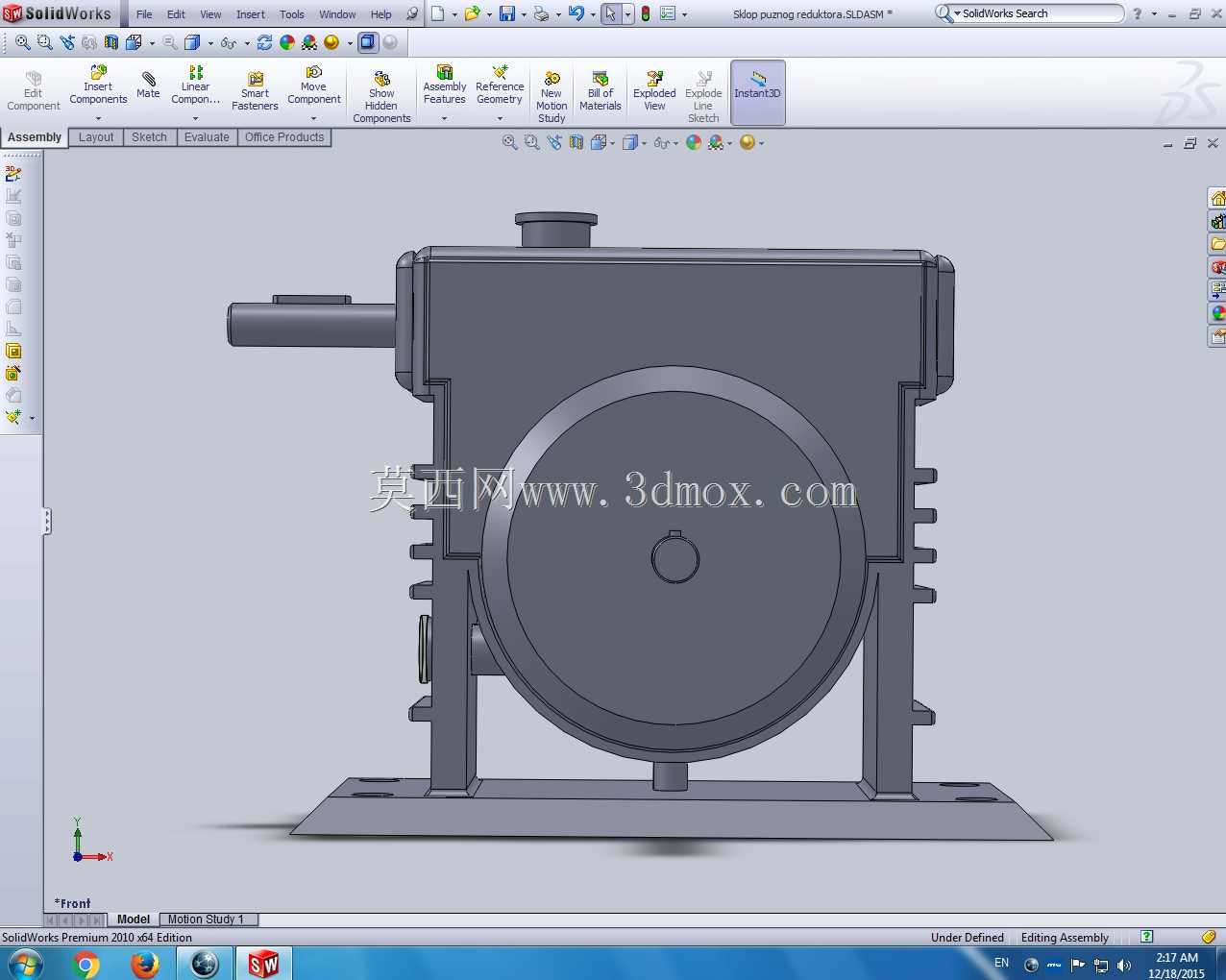

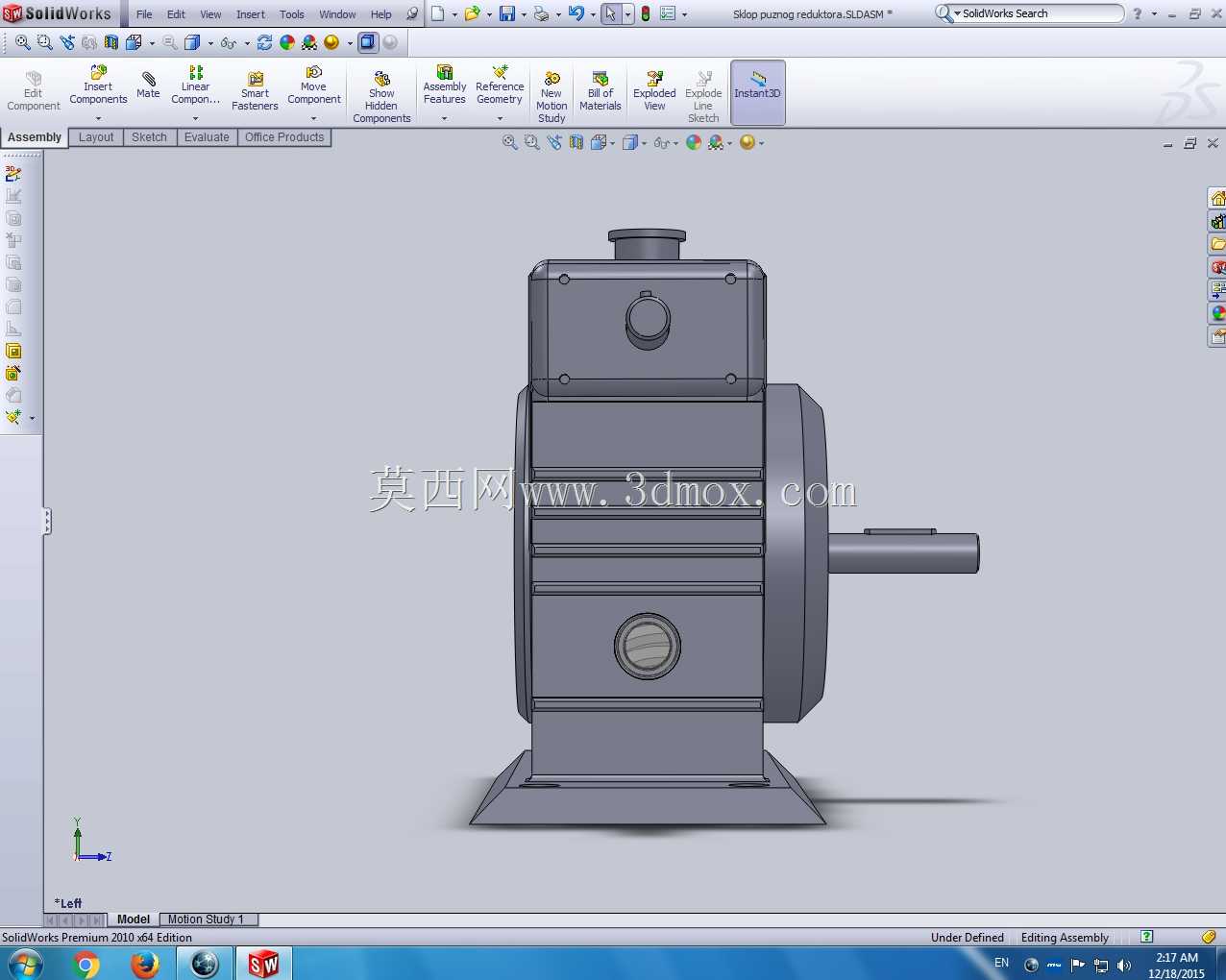

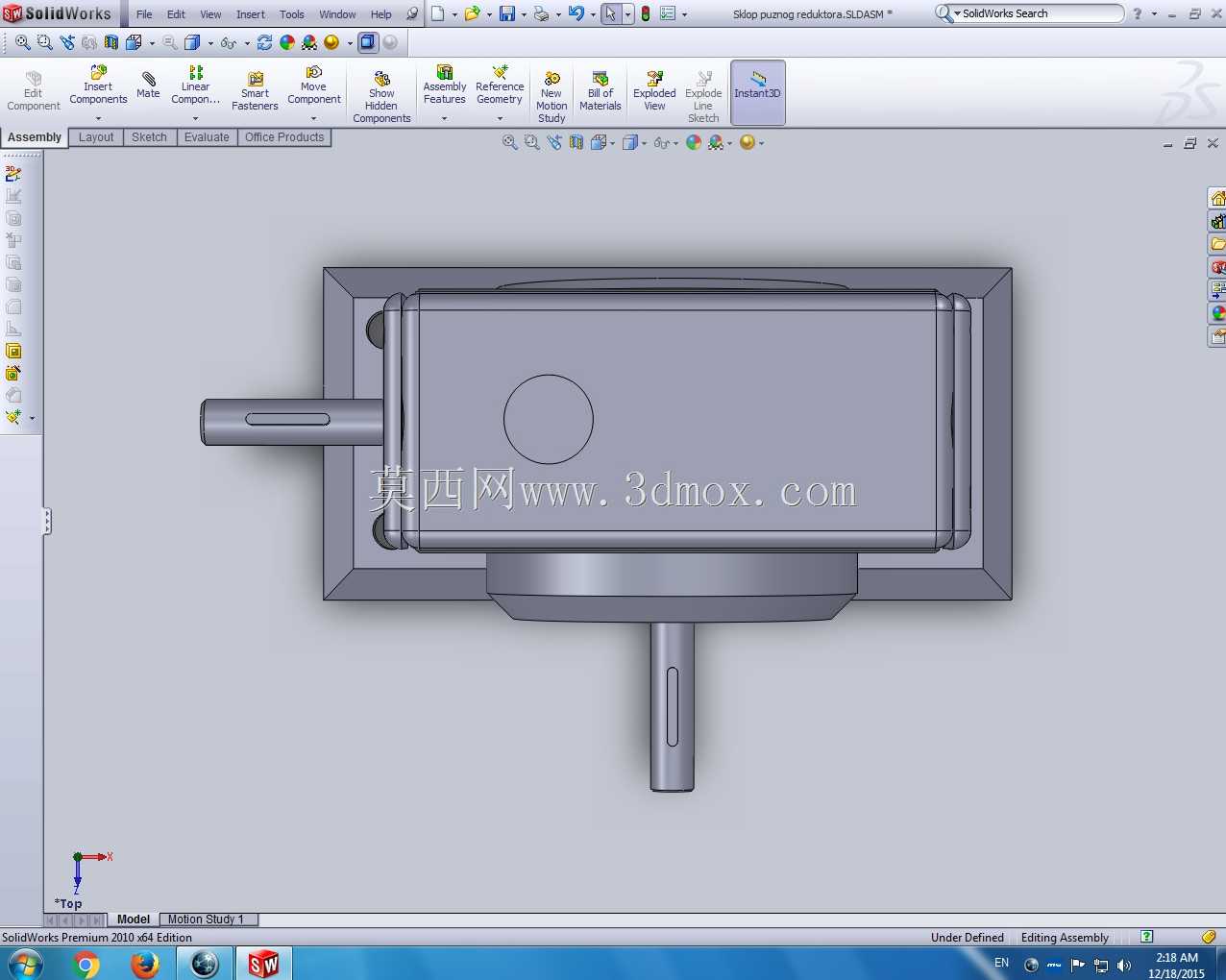

　　在中小功率传动场景里，这类蜗杆结构的减速装置常出现在输送线分度工位、小型工装夹具的动力输入端、实验室精密检测设备的进给单元中，核心作用是匹配伺服或步进电机的高转速输出，将转速降至作业端需要的区间，同时放大输出扭矩，让执行端获得足够的驱动力完成负载动作。不同于行星减速的同轴输出结构，这类蜗杆减速装置采用输入轴与输出轴空间垂直交错的布局，能在不额外增加换向传动件的前提下完成动力方向的90度转换，非常适合安装空间局促、动力输入方向与执行端方向垂直的设备布局，能有效压缩整机的传动链长度，减少额外传动件带来的背隙累积与传动损耗。从结构设计逻辑来看，该装置的壳体采用一体式铸铁基座搭配侧封板的结构，基座底部预留了四个带沉孔的安装脚，

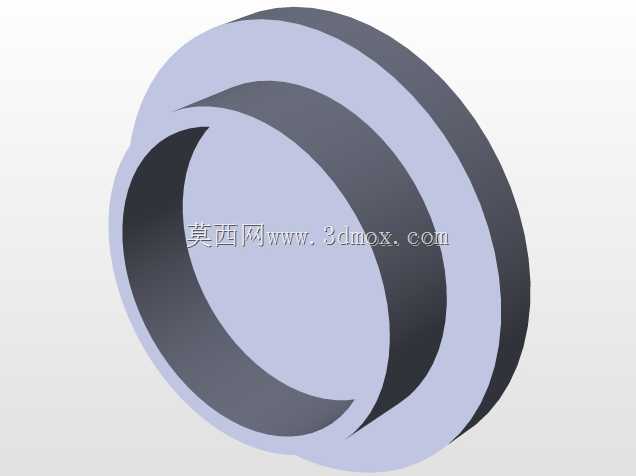

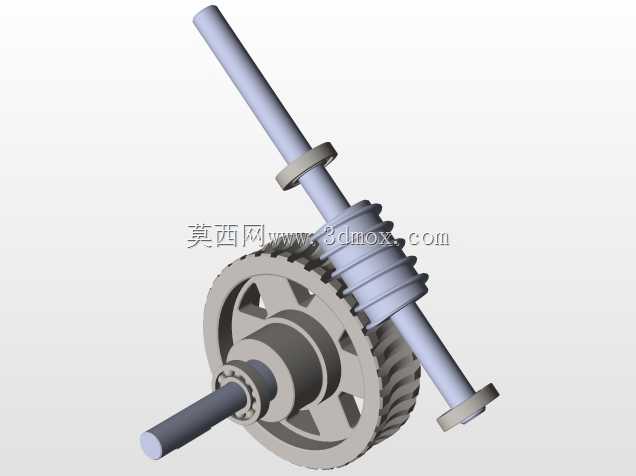

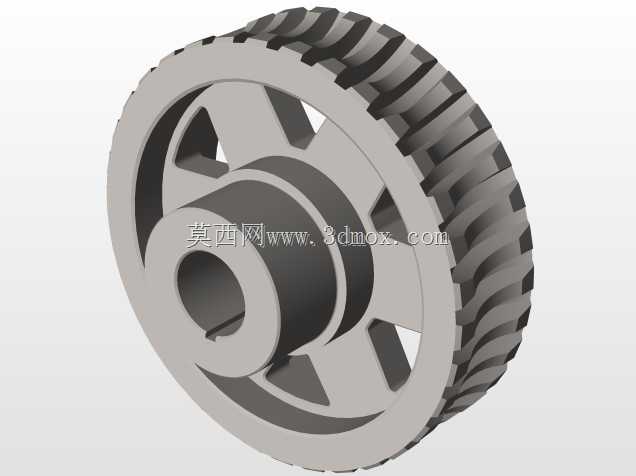

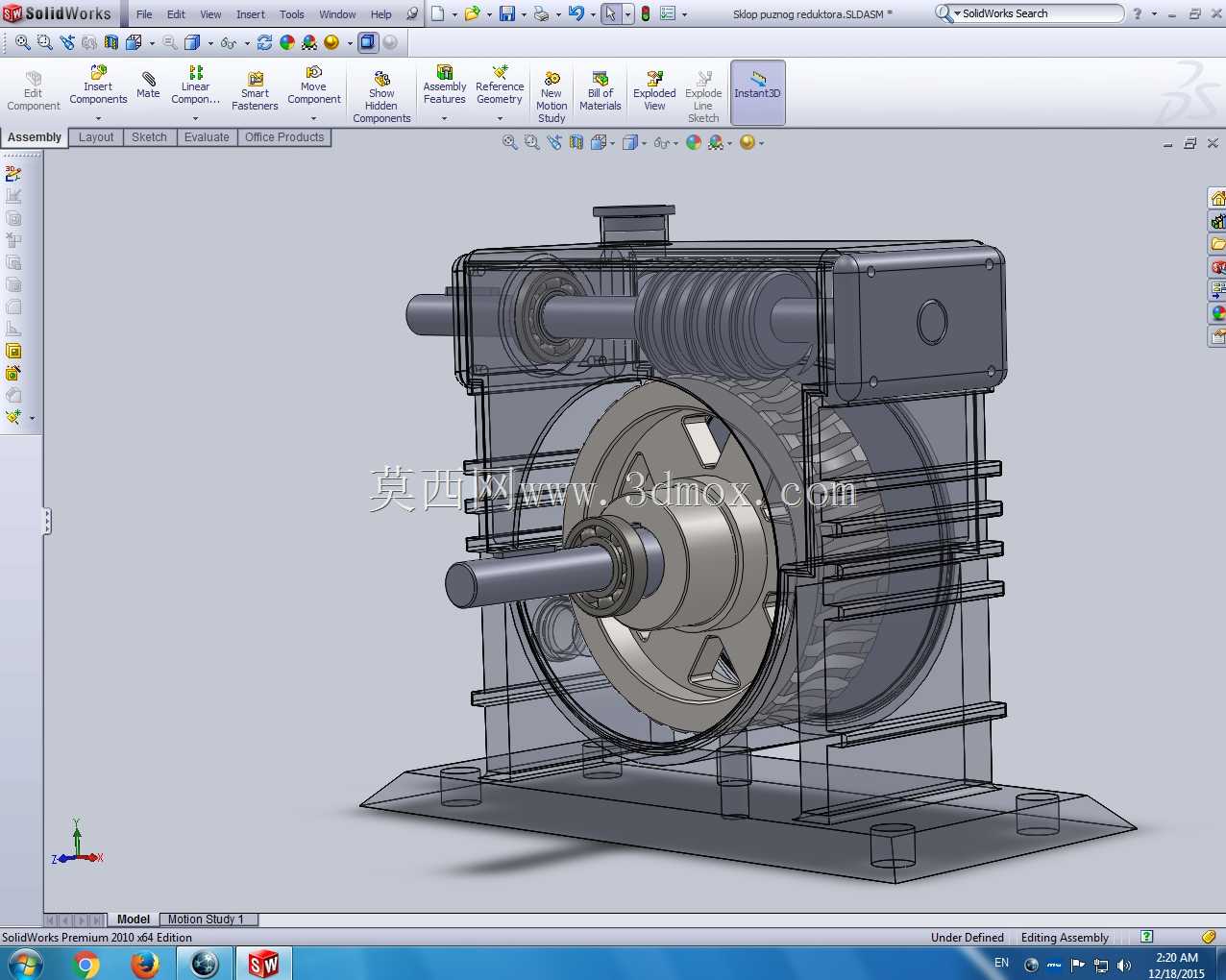

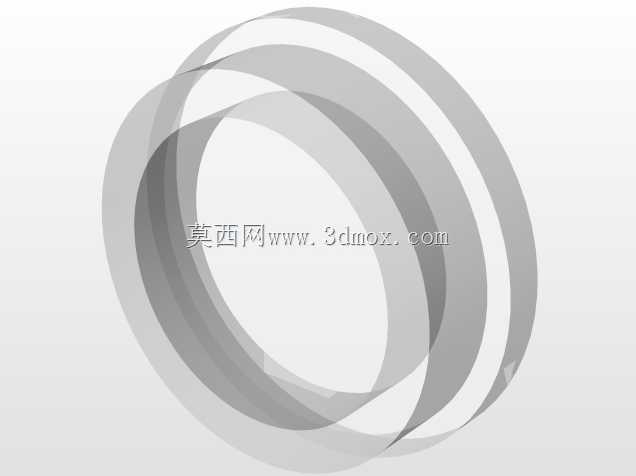

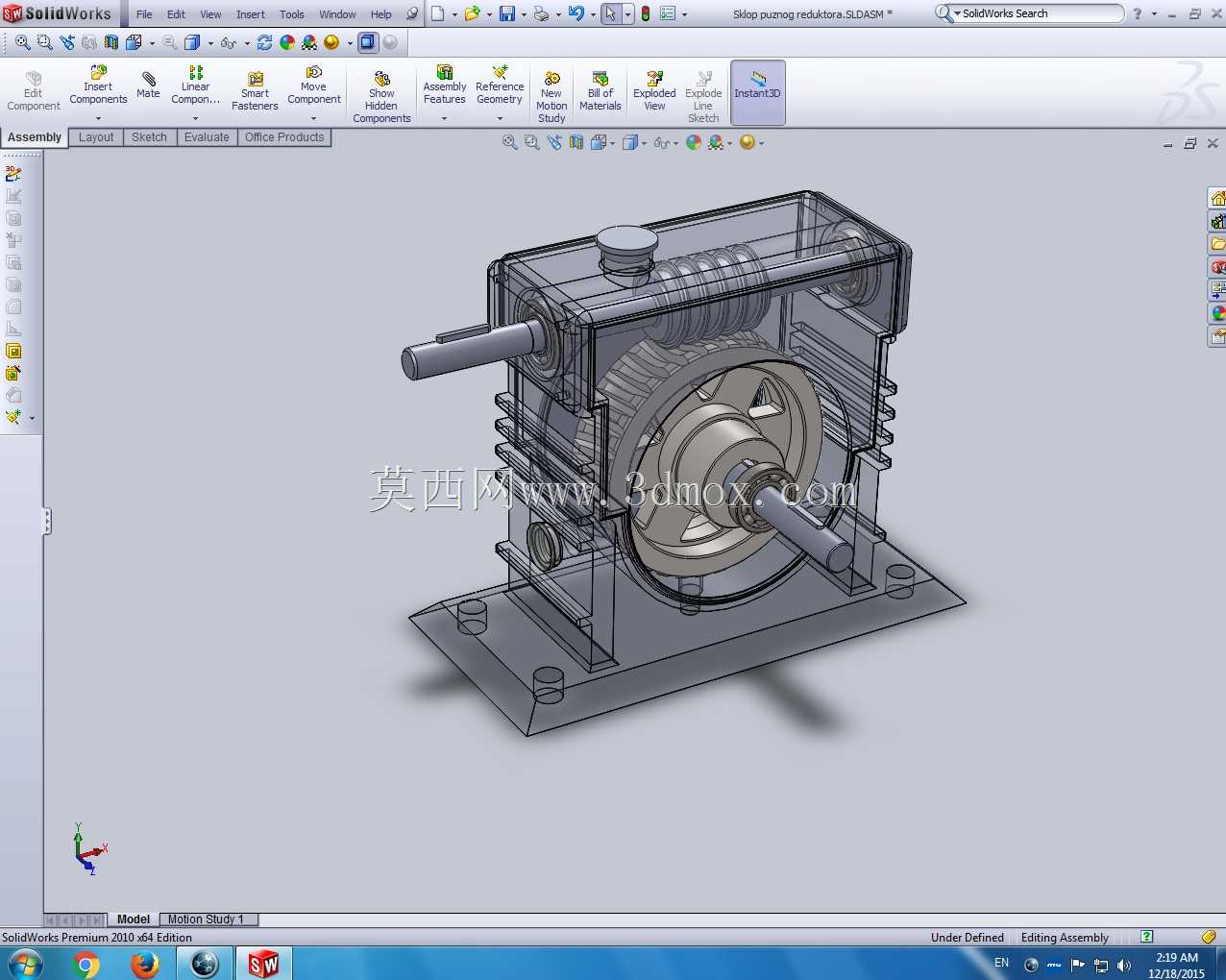

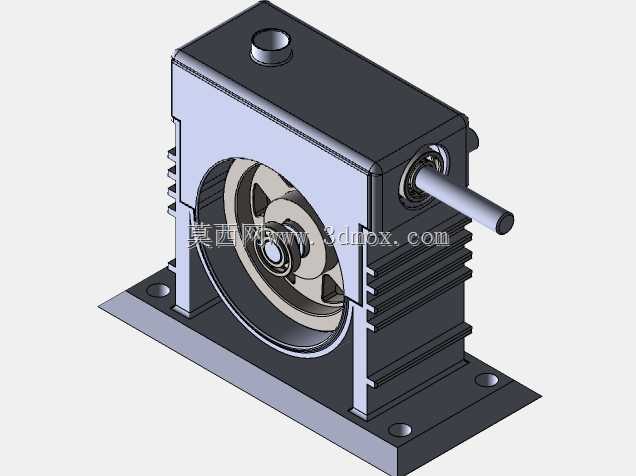

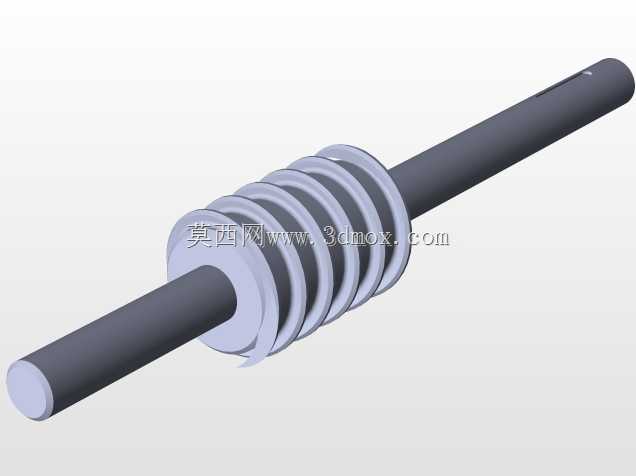

　　安装孔的孔距经过标准化适配，能直接匹配常见的工业铝型材安装槽位或者钢制安装板的预留孔位，不需要额外加工转接板就能完成固定，安装脚的沉孔设计可以让固定螺栓的头部完全沉入孔内，不会突出基座底面影响安装平面度，也能避免螺栓头与周边运动部件发生干涉。输入轴采用单伸端光轴设计，轴端预留了键槽，可通过联轴器直接与电机输出轴连接，也能加装同步轮、链轮等传动件接受远端动力输入，轴伸端的壳体内部配置了接触式油封，能防止内部润滑脂泄漏，同时阻挡外部粉尘、切削液进入壳体内部侵蚀蜗轮蜗杆啮合面。输出端的圆形端盖既起到固定蜗轮轴承外圈的作用，也能作为输出侧的定位基准，端盖与壳体的配合面采用止口定位，装配时能保证蜗轮与蜗杆的中心距偏差控制在允许范围内，避免啮合间隙过大导致传动精度下降，或者间隙过小出现卡滞、磨损加剧的问题。在实际选型应用中，这类蜗杆减速装置具备反向自锁特性，当输出端承受负载扭矩时，无法反向驱动蜗杆转动，这一特性在垂直升降类的小型工位中非常实用，比如小型物料提升工位、检测探针的升降驱动端，不需要额外加装抱闸装置就能避免负载下坠，能简化整机的安全结构设计，降低硬件成本。设计建模过程中，需要重点关注蜗杆的导程角与蜗轮螺旋角的匹配精度，两者的角度偏差会直接影响啮合接触面积，建模时需要先确定传动比参数，再反推蜗杆头数与蜗轮齿数，按照中心距参数校核两者的齿顶圆、齿根圆尺寸，避免出现装配干涉。壳体的内部型腔需要预留足够的润滑脂存储空间，

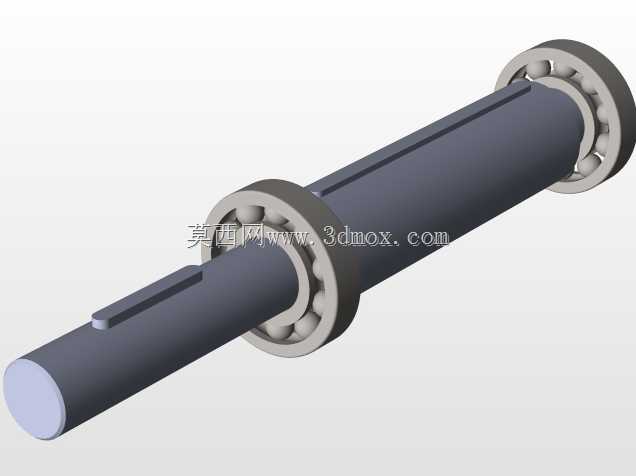

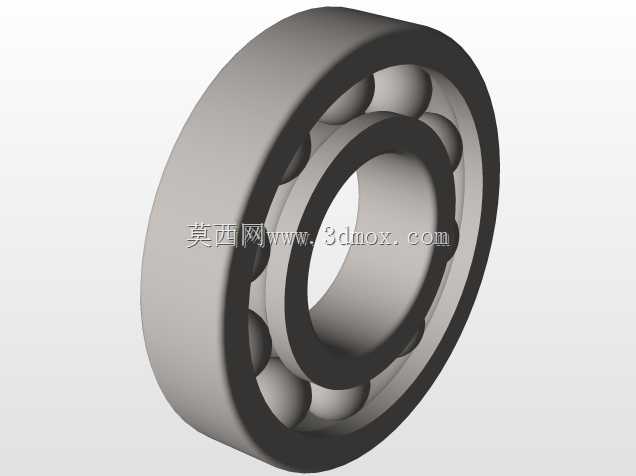

　　同时在蜗轮下方的型腔位置要避免出现尖角结构，防止润滑脂在长期运行后堆积在死角无法参与啮合面润滑。轴承位的公差配合需要按照基孔制原则选取，输入轴两端的轴承采用深沟球轴承支撑，能承受径向载荷的同时抵消少量轴向载荷，适配蜗杆传动过程中产生的轴向分力。安装边界方面，装置的整体高度从安装底面到输入轴中心的距离经过优化，不会因为中心高过高导致安装后整机重心上移，输入轴的轴伸长度控制在合理范围，既保证联轴器的安装空间，也不会因为轴伸过长出现轴端挠度变形，影响传动平稳性。输出侧的轴伸同样预留键槽，可直接连接联轴器、凸轮或者执行转盘，轴肩位置做了退刀槽处理，方便加工时的磨削工序，也能避免装配时零件与轴肩发生硬接触。在日常设备维护场景中，

　　这类装置的侧封板预留了注油孔，不需要完全拆解壳体就能补充润滑脂，端盖上的固定螺栓采用内六角圆柱头设计，拆装时不需要太大的操作空间，适合设备内部狭窄位置的维护作业。不同于大负载的齿轮减速箱，这类蜗杆减速装置运行噪音更低，传动平稳性更好，在对噪音控制有要求的实验室设备、办公类自动化设备中应用广泛，建模时所有的倒角、圆角都按照实际加工工艺设置，比如壳体的棱边都做了C2倒角，既避免加工后出现锐边割手的问题，也能提升铸件的成型质量，减少应力集中导致的壳体开裂风险。基座底部的安装面做了平面度要求，建模时标注了相应的形位公差参考，保证安装后装置的输入轴与输出轴的平行度、垂直度满足传动要求，避免因为安装面不平导致轴承承受额外的倾覆力矩，缩短轴承使用寿命。
