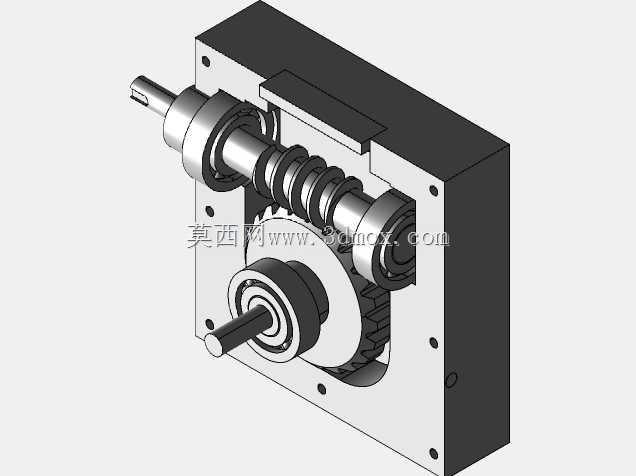

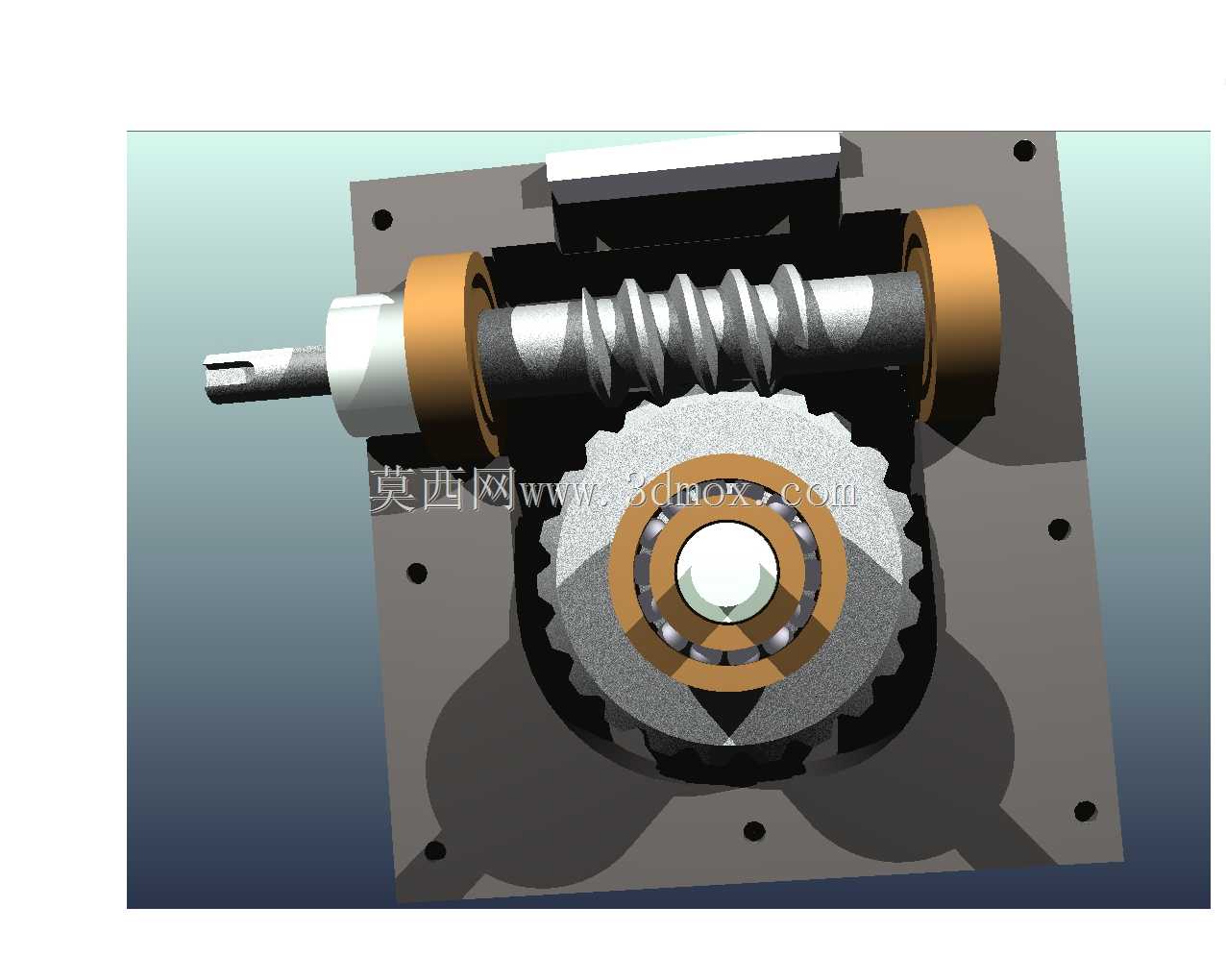

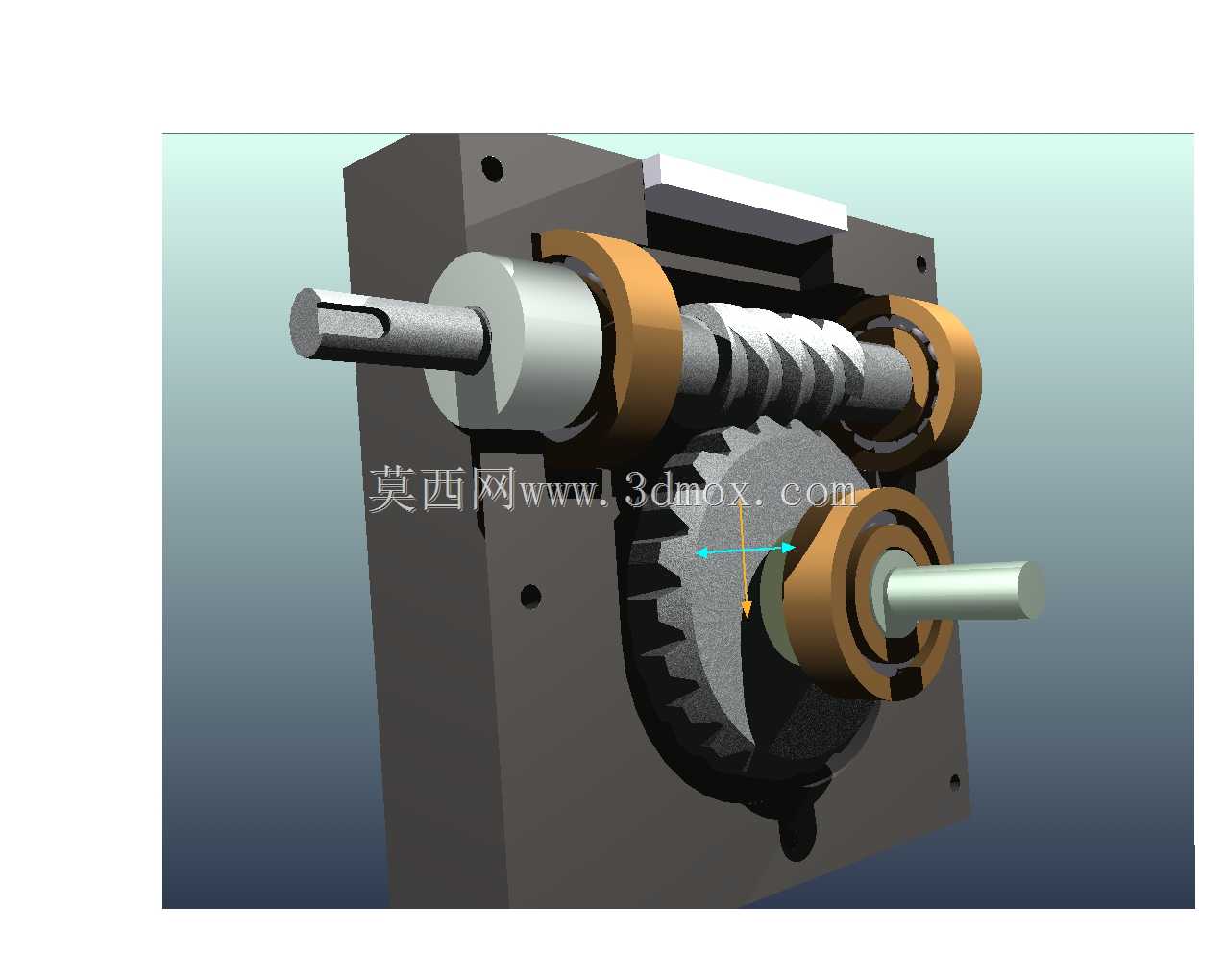

蜗轮蜗杆交错轴传动机构三维结构

　　这套交错轴传动结构采用蜗轮蜗杆啮合形式，核心解决空间垂直交错轴系的动力传递与大减速比需求，在轻工输送设备、小型进给机构、精密调节装置中应用广泛，尤其适合输入轴高速旋转、输出轴需要低转速大扭矩且安装空间存在垂直布局限制的场景。从结构布局来看，蜗杆部分采用圆柱阿基米德齿形设计，齿面经过啮合修形处理，装配时通过两端的铜质滑动轴承支撑在箱式基座上，轴承外圈与基座安装孔采用H7/k6过渡配合，保证蜗杆转动时的径向跳动控制在0.02mm以内，避免啮合过程中出现齿面偏载。输出端的蜗轮采用辐板式结构，轮齿部分与轮毂采用分体设计思路，轮毂通过平键与输出轴连接，输出轴同样采用铜套支撑，轴端预留的轴伸长度可根据实际安装需求适配联轴器、

　　同步带轮等外接传动件。基座部分采用整体式铸铁结构设计，四个角位置预留了沉头安装孔，可直接通过螺栓固定在设备安装面板上，安装孔的中心距尺寸经过公差匹配，保证装配时不需要额外修配即可完成轴系的对中调整。设计过程中优先考虑了啮合侧隙的调整空间，蜗杆两端的轴承位置预留了0.1mm的调整垫片安装位，可通过增减垫片厚度调整蜗杆的轴向窜动量，进而控制蜗轮蜗杆的啮合侧隙在0.05-0.1mm之间，既保证传动过程中不会出现卡滞，也能减少反向传动的空程误差，适配需要正反转切换的传动场景。齿面的接触斑点经过设计校核，沿齿高方向接触占比不小于60%，沿齿长方向接触占比不小于70%，保证满载传动时齿面应力分布均匀，避免局部应力集中导致的齿面过早磨损。

　　从安装边界来看，整个机构的外形轮廓为方正箱体结构，输入轴与输出轴的轴线垂直交错，输入轴轴伸直径与输出轴轴伸直径采用不同尺寸设计，避免外接部件时出现装反的问题，基座的安装面平面度公差控制在0.03mm以内，保证安装后整个传动机构的轴系平行度与垂直度满足啮合要求。实际应用中，这套传动结构可实现单级10-60的减速比，相比同减速比的圆柱齿轮减速机构，结构更加紧凑，占用的安装空间更小，同时传动过程中的噪音更低，运行平稳性更好，适合在对噪音控制有要求的小型自动化设备中使用。需要注意的是，这类蜗轮蜗杆结构具备反向自锁特性，当蜗杆导程角小于啮合当量摩擦角时，只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性可应用在需要防止负载反转的提升、

　　调节机构中，省去额外的制动组件，简化设备整体结构。建模过程中对每个配合面都做了公差标注，装配关系完全按照实际生产装配逻辑设置，可直接用于工程出图、运动仿真以及3D打印样件验证，齿形部分采用精确的参数化建模，可直接导入有限元分析软件进行齿面接触应力、弯曲应力的仿真校核，为后续的结构优化提供基础模型支撑。
