发动机曲柄连杆活塞飞轮组件三维建模

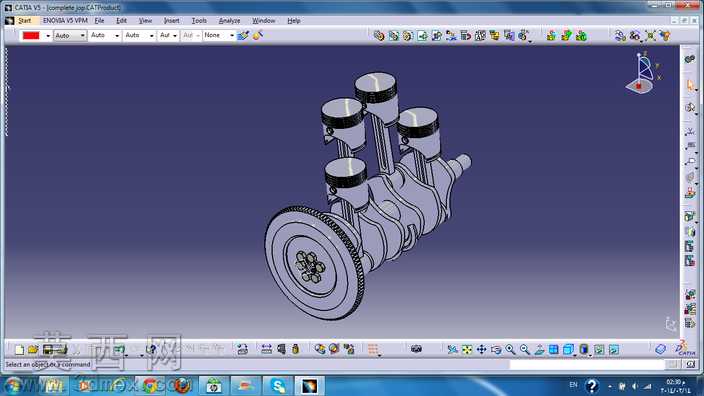

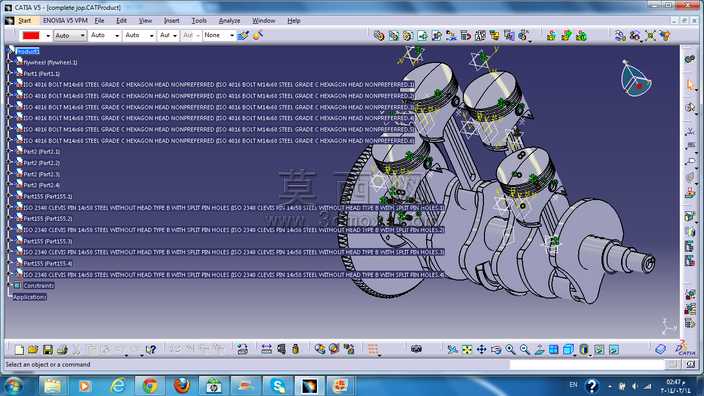

本模型为动力核心组件的三维建模成果，完整还原了直列多缸动力单元的曲柄连杆机构与飞轮配套结构，建模过程依托三维机械设计软件完成，全程遵循机械设计的装配逻辑与尺寸规范。建模阶段首先梳理组件的运动传递逻辑：活塞承接燃烧做功的往复直线运动，通过活塞销与连杆小头完成铰接，连杆大头则与曲柄销配合，将直线运动转化为曲轴的旋转运动，末端飞轮则利用自身转动惯量储存动能，保障曲轴运转的平稳性，整套结构的运动干涉检查在建模环境中同步完成，确保各部件在往复、旋转运动过程中无碰撞、无卡滞。模型构建时对各零件的细节做了精准还原：活塞部分还原了环槽、销孔的结构特征，连杆部分区分了大小头的轴径差异、杆身的过渡造型，曲轴部分还原了主轴颈、曲柄销、平衡块的配重结构，飞轮部分还原了外缘齿圈、中心安装定位孔的细节特征，所有零件的配合面均按照机械配合公差的设计逻辑预留了合理间隙，装配层级按照组件-部件-零件的层级关系梳理，结构树清晰规整，可直接用于装配拆解演示、运动仿真分析等场景。材质配置上根据零件的实际工况做了区分：活塞采用铝合金材质参数，呈现轻质金属的哑光质感；连杆、曲轴采用高强度合金钢材质参数，还原调质处理后的金属光泽；飞轮采用铸铁材质参数，呈现厚重的深色金属质感，不同材质的视觉区分可帮助快速识别各部件功能属性。设计过程中重点考量了组件的动平衡逻辑，曲轴的平衡块配重与活塞连杆组的往复质量做了对应匹配，飞轮的质量分布也围绕旋转中心做了对称设计，整套模型完整复现了往复式动力核心的机械结构，可用于机械原理教学、结构设计参考、虚拟样机搭建等场景，各零件均为可编辑的参数化特征，支持根据实际设计需求调整尺寸参数、修改局部结构。
