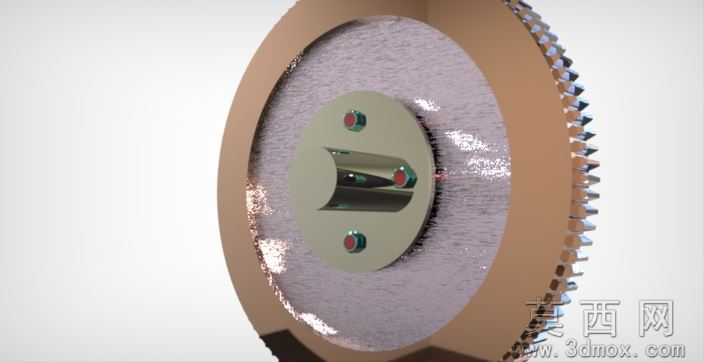

本作品为汽车传动系统核心部件离合器飞轮的三维设计模型,采用SolidWorks完成全参数化建模,建模过程严格遵循机械设计规范与离合器实际工作原理,对飞轮本体、摩擦接合面、中心连接结构、外圈齿圈等所有特征进行1:1精准还原。建模阶段首先绘制飞轮主体旋转截面草图,通过旋转凸台命令生成飞轮基体,针对外圈启动齿圈特征采用圆周阵列方式完成齿形排布,保证齿距、齿高参数符合启动啮合标准;中心区域的摩擦片安装位通过拉伸切除、凸台定位命令完成结构搭建,精准还原摩擦板与飞轮的配合限位结构,对安装孔位采用异形孔向导命令生成,保证孔位公差、沉头深度符合装配要求。材质与渲染阶段,针对飞轮主体赋予高碳钢金属材质,调整金属粗糙度、反射参数还原钢制零件的哑光金属质感,中心摩擦板区域赋予铜基摩擦材料材质,通过调整漫反射颜色、凹凸贴图模拟摩擦片的粗糙摩擦纹理,外圈齿圈单独赋予调质钢材质区分不同部件的热处理工艺差异;渲染环境采用柔和影棚光效,添加地面反射效果突出飞轮的立体轮廓与结构层次,多角度渲染图清晰展示飞轮的正面、侧面及装配细节。结构设计上,该离合器飞轮兼顾转动惯量储备与摩擦传动功能,外圈厚重轮缘保证足够转动惯量以平稳发动机转速,中心平整摩擦面保证与离合器摩擦片的充分接合,中心定位孔与安装孔位严格匹配曲轴输出端连接尺寸,摩擦板与飞轮本体的连接结构采用多点定位设计,保证摩擦片受力均匀,避免传动过程中出现偏磨、打滑问题。设计过程中充分考虑部件的装配可行性,所有配合面预留合理装配公差,对易磨损的摩擦接触面做了结构强化设计,既满足离合器接合分离的动作需求,也保证飞轮长期运转的结构强度,可用于汽车传动系统教学演示、离合器结构原理分析、相关零部件设计参考等场景。
- 全部评论(0)
- 模板大小 3.01 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,STL,其它,
- 软件分类 通用机械零部件
