碳纤三旋翼飞行器机架结构设计

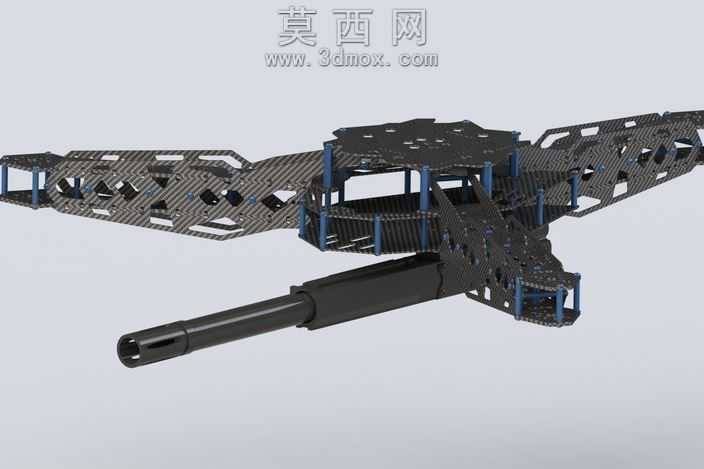

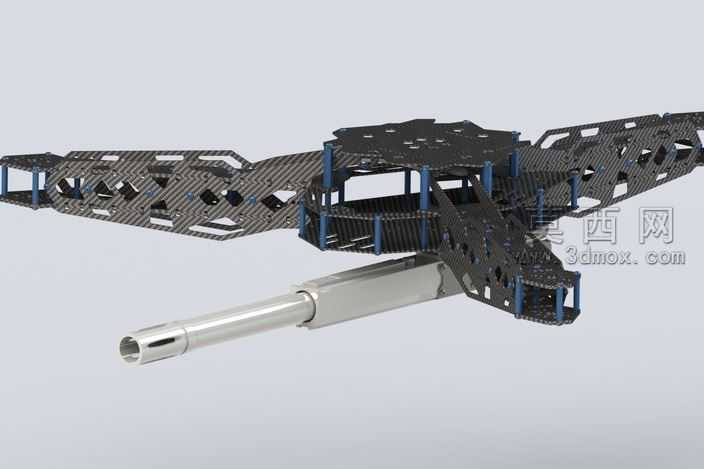

本作品为三旋翼飞行器的承载机架三维设计，整体采用参数化建模逻辑完成全结构搭建，建模过程中对每一处安装位、连接结构都做了精准的尺寸约束，确保各部件装配间隙控制在合理公差范围内，可直接对接后续的结构验证与生产加工环节。材质表现上，主体机架板材还原了碳纤维编织纹理的视觉特征，通过调整材质的反射率、凹凸纹理参数，真实呈现碳纤维材料特有的哑光织物质感与轻量化视觉特质；连接立柱采用蓝色工程塑料材质表现，前端搭载的管状部件做了金属哑光质感处理，不同材质间的视觉区分清晰，能够直观展现各部件的材质属性与功能分区。结构设计层面，机架主体采用镂空式板材拼接架构，多块碳纤维板材通过柱状支撑件完成层叠连接，板材上开设的异形镂空孔位并非单纯装饰，而是经过受力路径优化后的减重设计，在保证机架整体抗扭、抗弯结构强度的前提下，最大限度降低机架自身重量，契合飞行器对载荷重量的严苛要求；机架预留了飞控系统、电池、动力电机的标准化安装点位，各安装孔位的位置、尺寸均匹配主流航模配件的通用规格，前端延伸的管状结构为任务载荷搭载位，可适配航拍、作业类功能模块的安装固定。设计思路上，整体围绕Y型三旋翼的布局特性展开，三个机臂的延伸角度、力臂长度经过参数化调试，确保飞行过程中三个动力单元的力矩输出平衡，机架中心区域做了多层堆叠的容纳空间设计，可完整收纳飞控电路板、电调、接线等电子元器件，同时板材边缘做了倒角过渡处理，既避免尖锐边角带来的装配划伤风险，也能降低飞行过程中的风阻影响；渲染阶段采用柔和的均匀布光方案，多角度展现机架的结构层次与材质细节，清晰呈现各连接部位的装配关系，让观看者能够直观理解整个机架的构造逻辑与设计优势，整个模型的结构完整度高，参数可编辑性强，可根据实际需求调整机臂长度、板材厚度等核心参数，适配不同起飞重量的三旋翼飞行器开发需求。
