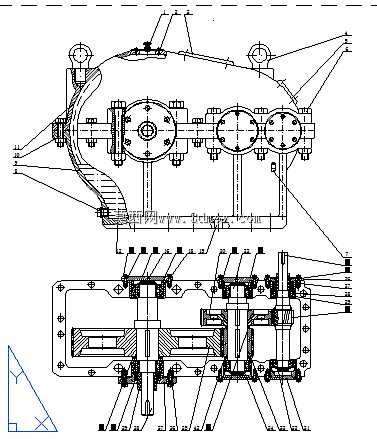

两级齿轮传动减速机构装配结构

　　这套两级齿轮传动结构，核心应用在需要对输入转速做两次降速、同时放大输出扭矩的工业传动场景里，常见于小型输送线驱动端、精密仪器进给机构、轻工包装设备的动力传输单元，也可作为传感器配套的传动校准组件，用来匹配检测端的额定转速区间，避免输入转速过高超出传感元件的采样阈值。从实际使用的角度看，这套结构的核心作用是把原动机输出的高转速低扭矩动力，经过两对齿轮的啮合传动，转换成适配作业端需求的低转速高扭矩动力，同时通过箱体的密封结构容纳润滑介质，保证齿轮啮合面持续得到润滑，降低传动过程中的磨损与噪音。

　　设计层面上，这套结构采用展开式两级圆柱齿轮布置，输入轴、中间轴、输出轴平行排布，高速级小齿轮与输入轴过盈配合，和中间轴上的大齿轮构成第一级减速副，中间轴上的小齿轮再和输出轴上的大齿轮构成第二级减速副，各级齿轮的齿数比经过匹配计算，能保证总传动比覆盖常规小功率传动的常用区间，同时各级齿轮的受力分配相对均匀，避免单级齿轮负载过大出现断齿风险。轴系部分采用滚动轴承做回转支撑，轴承端盖通过螺栓固定在箱体侧壁，既可以对轴承外圈做轴向定位，也能通过端盖处的密封件阻挡箱体内润滑油泄漏，同时防止外界粉尘、碎屑进入箱体内部破坏啮合面。箱体采用剖分式结构，上下箱体通过螺栓连接，结合面处做密封处理，既方便装配时调整齿轮啮合间隙，也便于后期维护时拆解检查齿轮、轴承的磨损情况，箱体上预留的吊装孔、观察孔、油位检测位置，都是按照实际工业使用场景做的布局，吊装孔方便整台减速机构的转运安装，观察孔可以在不拆解箱体的情况下查看齿轮啮合状态，油位检测位置能快速判断箱体内润滑油存量是否在合理区间。

　　从安装边界来看，这套结构的箱体底部设置有带安装孔的连接法兰，安装时需要保证输入轴、输出轴的轴线和对接部件的轴线同轴度误差控制在允许范围内，避免轴系承受额外的径向力导致轴承过早失效。外形尺寸上，整体结构沿轴向的长度根据各级齿轮的分度圆直径、轴承宽度、端盖厚度做了紧凑化设计，不会占用过多安装空间，径向尺寸则由最大一级齿轮的分度圆直径加上箱体壁厚、内部润滑间隙确定，保证齿轮转动时不会和箱体内壁发生剐蹭。输入轴、输出轴的轴伸端都加工有标准键槽，用来和联轴器、带轮或者传动齿轮做周向固定，传递扭矩，轴伸处的密封采用接触式密封结构，能适应常规工况下的转速要求，避免润滑油顺着轴伸泄漏到外部设备上。

　　在实际选型适配时，需要根据作业端需要的输出转速、额定扭矩匹配对应的齿轮模数和齿宽，这套结构的齿轮采用渐开线圆柱直齿设计，加工难度相对较低，装配时的调整要求也比斜齿结构更简单，适合小功率、对传动平稳性要求不是极端严苛的场景。轴系的轴向定位通过轴肩、套筒和轴承端盖配合实现，能抵消齿轮啮合时产生的轴向力，保证轴系不会在运转过程中出现窜动，齿轮和轴的连接采用平键周向固定加轴肩轴向定位的方式，传递扭矩可靠，拆装也比较方便。箱体的壁厚根据整体刚性要求做了合理设计，既不会因为壁厚过薄导致运转时产生共振噪音，也不会因为壁厚过大增加整台机构的重量，箱体上的轴承孔采用一次装夹镗孔加工，能保证前后轴承孔的同轴度，避免轴承安装后出现偏载，延长轴承的使用寿命。润滑方式采用油浴润滑，高速级齿轮的下部浸入箱体内的润滑油中，齿轮转动时带起的润滑油可以飞溅到啮合面、轴承位置，实现自润滑，不需要额外配置复杂的润滑管路，降低了维护成本，也让整体结构更紧凑。
