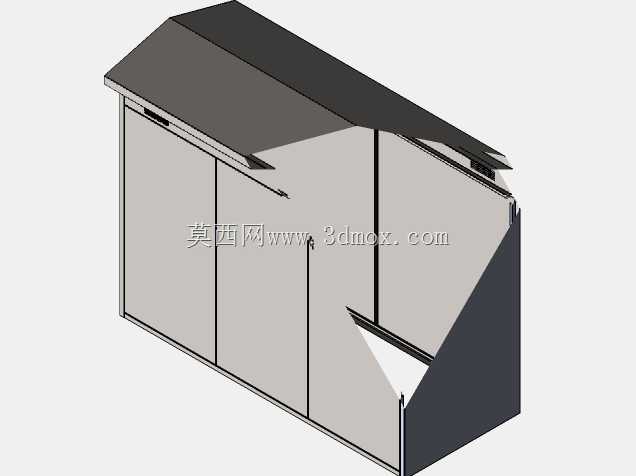

斜顶户外燃气存储防护内阁结构设计

　　这款户外燃气存储防护内阁，主要应用于餐饮后厨户外区域、小区集中供气接驳点、小型工商业燃气调压站点等场景，核心作用是为燃气相关管路、阀组、计量表具提供封闭防护空间，避免户外日晒雨淋、外力磕碰、非专业人员误操作带来的安全隐患，同时兼顾现场运维的操作便利性。从实际使用场景出发，这类柜体常年处于露天环境，顶部采用大角度斜向坡面设计，并非单纯的造型考量，主要是为了快速排走雨水、积雪，避免顶部积水渗漏进柜体内部，也能减少落叶、灰尘在顶部堆积，降低日常清洁维护的频次，坡面的悬挑尺寸超出柜体侧边一定距离，能在降雨时让水流直接落到柜体外侧地面，不会顺着侧板接缝渗入内部。柜体采用三扇对开式平开门结构，每扇门都配备内嵌式的锁止结构，

　　日常运维时可以根据操作需求单独开启对应门体，不需要完全打开所有柜门，既减少了开门时的外部空间占用，也能在临时操作时减少柜体内部暴露面积，降低风沙、杂物进入的概率；门体与柜体框架的接缝处都预留了密封胶条的安装槽位，装配后可以实现IP54级别的防护能力，阻挡飞溅雨水与直径1mm以上的灰尘进入。设计过程中首先考虑的是安装边界的适配性，柜体底部预留了100mm高的混凝土基础安装位，框架底部预设了四个M12的膨胀螺栓固定孔，安装时可以直接在硬化地面浇筑基础后打膨胀螺栓固定，不需要额外做复杂的预埋结构；柜体整体深度控制在600mm，刚好适配常规燃气表具、低压阀组的安装进深，不会因为柜体过深浪费户外场地空间，

　　也不会因为进深不足导致内部管路弯折半径不够影响供气稳定性。内部框架采用模块化拼接结构，竖向承重龙骨采用1.5mm厚的冷轧钢板折弯成型，横向支撑梁可以根据内部安装的设备尺寸调整安装高度，不管是安装民用级的燃气计量表，还是小型工商业用的调压阀组，都能通过调整横梁位置找到合适的固定点位，不需要在现场额外焊接支架。柜体的侧板与门板都采用双层结构，外层是1.2mm厚的冷轧钢板，内层预留了20mm的空腔，可以根据使用场景的需求填充防火隔热棉，在周边有临时动火作业时能起到一定的隔热防护作用，也能在夏季高温时降低柜体内部的温升速度，避免内部密封件因为长期高温加速老化。门体的铰链采用暗藏式安装结构，从柜体外部看不到外露的铰链部件，

　　既提升了柜体整体的外观整洁度，也能避免户外环境下铰链长期淋雨出现锈蚀卡滞的问题，每个铰链的承重能力达到50kg，即使长期使用也不会出现门体下垂、开关卡涩的情况。柜体侧面下部预留了直径100mm的管线进出孔，孔位配备了橡胶密封护圈，燃气管线从护圈穿入柜体时，护圈可以紧密包裹管线外壁，既避免管线与钢板硬接触磨损防腐层，也能阻挡爬虫、雨水从管线缝隙进入柜体内部。考虑到燃气安全的特殊需求，柜体顶部斜板的后侧预留了通风百叶窗的安装位，百叶窗采用向下倾斜的叶片结构，正常通风的情况下不会让雨水溅入内部，能保证柜体内部的空气流通，万一出现微量燃气泄漏可以及时通过百叶窗扩散，不会在柜体内部积聚形成安全隐患。实际选型时，需要根据现场安装的设备总宽度确认柜体的横向尺寸，这款三开门结构的柜体总宽度适配1800mm的安装面，安装时需要保证柜体前方预留至少800mm的操作空间，方便运维人员开门进行抄表、阀组调节、故障排查等操作，柜体侧面与周边建筑物、其他设备的距离需要保持在300mm以上，保证通风效果的同时也方便后期对柜体侧板进行维护检修。建模过程中对所有钣金折弯处都做了R2的圆角处理，避免尖锐的边角在安装、运维过程中划伤操作人员，所有外露的钢板边缘都做了卷边处理，既提升了板材的结构强度，也消除了锐边带来的安全风险。
