简易圆柱支撑拼接台面长桌结构设计

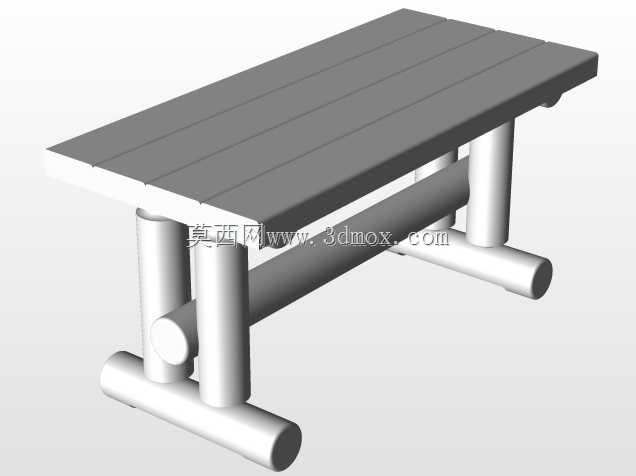

　　这款桌体结构的设计，最初是面向户外临时作业置物、车间工位旁临时工具摆放这类场景做的方案，区别于常规实木或板式家具的复杂连接，整体采用圆柱杆件作为支撑受力构件，台面用多块板件拼接成型，没有多余的装饰性结构，所有受力路径都做了最直接的传递设计。先从支撑结构说起，四根垂直圆柱作为主承重腿，上下两端分别用横向圆柱杆件做横向拉结，下方的横向杆件直接落地形成底部支撑框架，既避免了单根圆柱腿容易出现的侧倾问题，也不需要额外加装脚垫或者复杂的地脚调节结构，在平整的水泥地面、硬质铺装地面上都能直接放置使用，不会因为地面轻微的不平整出现晃动。台面部分采用多块等厚板件并排拼接的形式，板件之间预留了微小的装配间隙，避免温度变化带来的热胀冷缩导致板件起拱，

　　台面边缘做了平直的切边处理，没有做圆角或者包边，一方面是减少加工工序，另一方面在放置方形工具箱、检测仪器这类带平直底面的物件时，不会因为边缘弧度出现放置不稳的情况。设计的时候特意把支撑腿的位置往台面内侧收了一定距离，这个尺寸边界是经过考量的：如果支撑腿太靠外，人员在桌边走动的时候容易磕到腿，太靠内侧的话台面边缘的承重能力会下降，放置较重的物件时容易出现台面端头下弯的情况，最终确定的内收距离，既保证了台面边缘每延米能承受不低于五十公斤的静载荷，也给桌边站立的人员留出了足够的腿部活动空间。横向拉结的圆柱杆件和垂直支撑腿之间采用插接配合，没有使用额外的螺栓或者焊接固定，装配的时候只需要将横向杆件对准垂直腿上的预留孔位敲入即可，

　　拆卸的时候也可以直接拆分，方便转运和存放，对于需要频繁移动作业点位的场景来说，这种快拆结构能节省不少装配和搬运的时间。从安装边界来看，整个桌体放置后占用的地面投影为矩形，四个底部横向杆件的端头就是整个桌体的最大外轮廓，安装的时候只需要预留出比这个投影尺寸每边大十公分的空间，就可以顺利完成放置，不需要额外的固定件和墙面连接，属于独立放置的置物结构。实际使用场景里，这类桌体除了车间临时放置工具、量具之外，也可以用在户外临时检测点位放置检测设备，或者作为仓储区域的临时分拣台使用，因为整体结构没有容易积灰的凹槽和复杂曲面，日常清洁只需要直接擦拭台面和支撑构件即可，维护成本很低。在受力校核的时候，重点考虑了台面中部的集中载荷情况，

　　因为日常使用中经常会把较重的物件放在台面中间位置，拼接的台面板件下方虽然没有额外的衬梁，但通过板件之间的紧密拼接形成整体受力面，配合下方支撑框架的受力传递，能保证中部放置一百公斤重物时，台面的下挠量不超过两毫米，不会出现明显的变形。支撑用的圆柱杆件选用等直径的规格，加工的时候只需要统一切割长度、钻插接孔即可，不需要做变径或者特殊的型面加工，能大幅降低加工成本，适合批量生产制作。另外桌体的整体高度设定符合常规站立作业的人体工程学要求，不需要搭配高脚凳就可以直接站立操作，放置在工位旁的时候，操作人员不用弯腰就可以拿到台面上放置的工具和工件，能减少长时间作业的腰部疲劳。和常规的四腿方桌相比，这种圆柱支撑的结构没有尖锐的方角，即使人员不小心磕碰上去，也比方管直角结构的磕碰伤害小很多，适合人员走动频繁的车间通道旁、临时作业区使用。台面的拼接板件采用统一宽度的规格，单块板件的重量控制在单人可以搬运的范围内，即使是没有搬运设备的场景，两个人就可以完成整个桌体的装配和移位，不需要借助叉车或者其他起重设备。在做三维建模的时候，所有插接配合的位置都预留了合理的装配公差，既不会因为间隙太大导致装配后结构松动，也不会因为间隙太小导致装配困难，实际生产的时候只需要按照模型给出的尺寸切割杆件、加工孔位，不需要额外做配做调整，就能顺利完成整桌的装配。
