带安装支架的煤气输送专用截断阀门

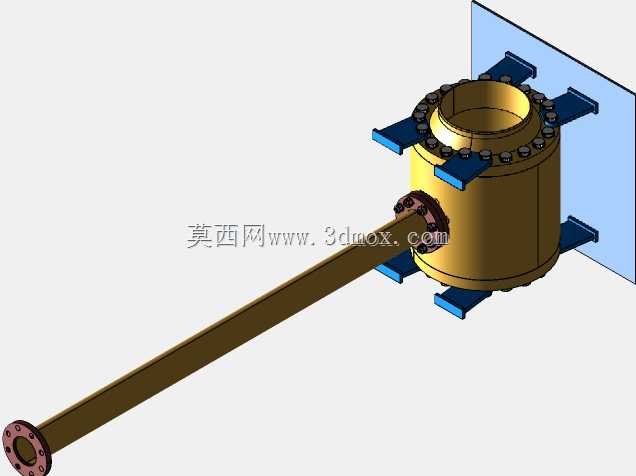

　　这款阀门主要面向煤气输送管路的截断控制场景设计，常见于厂区煤气主管分支、车间煤气接入端、燃气调压站下游管路等位置，核心作用是在管路检修、设备维护、工况切换时实现介质通路的可靠切断，避免煤气泄漏引发安全隐患，同时也可在正常生产过程中配合调压装置调节管路通流截面，适配不同工况下的煤气输送流量需求。从结构设计来看，阀体采用立式筒状承压结构，顶部采用周向均布螺栓的法兰端盖密封，这种设计既保证了阀体内部承压时的密封可靠性，也方便后期拆解维护阀芯、清理阀腔内部积留的杂质，毕竟煤气输送过程中难免会携带部分焦油、粉尘类杂质，长期运行容易在阀腔内部沉积，可拆卸的端盖结构能大幅降低后期运维的拆解难度。

　　阀体周向伸出的六个安装支脚是专门为墙面或设备立面安装设计的，支脚末端带安装通孔，安装时可直接通过膨胀螺栓或连接螺栓将阀体固定在预埋安装板、墙面钢结构支架上，不需要额外设计定制阀体固定抱箍，能减少现场安装的加工工作量，同时六个支脚沿阀体周向均匀分布，固定后阀体受力均匀，不会因为长管路的重力牵拉出现阀体偏移、密封面错位的问题。侧面伸出的长管段两端都带法兰连接结构，一端对接阀腔侧的介质通道，另一端对接外部输送管路，法兰端面的螺栓孔采用标准跨中布置，能适配同公称通径的标准煤气管路法兰，现场对接时不需要重新配钻法兰孔，长管段的长度设计充分考虑了安装时的操作空间，避免阀体安装后侧面管路离墙面过近，导致法兰螺栓拆装没有操作空间。

　　设计过程中首先考虑的是煤气介质的密封安全性，所有静密封面都采用凹凸面配合结构，相比平面密封能更好地承受管路压力波动带来的冲击，避免密封垫被介质压力冲蚀失效；阀芯采用直通式截断结构，全开状态下介质流道没有明显的节流突变，能减少煤气输送过程中的压损，同时也能降低杂质在阀腔内部卡滞的概率。安装边界方面，阀体固定后需要预留顶部端盖的拆装空间，至少要留出大于端盖直径的垂直操作空间，方便后期拆出端盖检修内部构件；侧面长管段的法兰对接位置，需要预留足够的扳手操作空间，保证法兰螺栓能按对角顺序均匀紧固；阀体支脚的安装面需要保证平面度，避免安装时阀体受强制应力导致阀腔变形，影响阀芯的正常动作。实际选型应用时，这款阀门适配低压煤气输送管路，

　　安装前需要核对管路公称通径与阀门法兰通径一致，同时确认安装墙面的承重能力满足阀体及连接管路的总载荷要求，避免长期运行后固定支架变形；管路对接时要保证两侧管路与阀门法兰同轴，不能借助螺栓强行拉拽对口，否则会导致法兰密封面受力不均，运行过程中容易出现泄漏。从建模细节来看，所有螺栓连接位置都还原了实际工程中的紧固件规格，安装支脚的倒角、法兰端面的密封水线、端盖的定位止口都做了准确还原，能直接用于管路布置的干涉检查、安装支架的配套设计，也可以作为煤气管路系统三维布局的标准构件使用，帮助设计人员在方案阶段就提前核对安装空间、管路走向的合理性，减少现场安装时出现的位置干涉、操作空间不足等问题。
