工业用乙炔气瓶专用控制阀结构设计

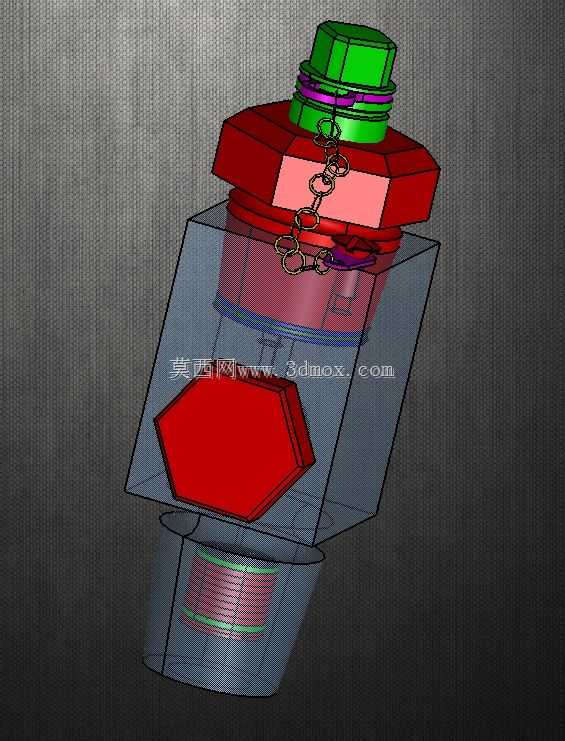

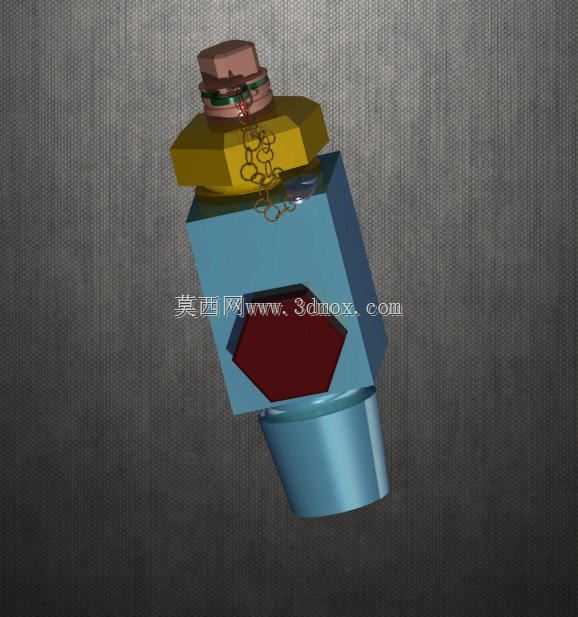

　　在工业气体充装、金属气焊气割、工厂集中供气站、实验室特种气体供给等场景中，乙炔气瓶阀是控制乙炔介质通断的核心承压部件，直接关系到高压易燃易爆气体的使用安全，其结构设计的合理性会直接影响气瓶充装效率、现场操作可靠性以及长期使用的密封寿命。不同于普通低压流体阀门，乙炔气瓶阀需要适配标准乙炔钢瓶的瓶口安装接口，整体采用方体加下接螺纹接头的结构布局，下部外螺纹接口直接旋入气瓶瓶口的内螺纹基座，安装时需保证螺纹同轴度偏差不超过0.1mm，避免装配后出现密封面偏斜导致的慢性泄漏问题。阀体上部设置了两级密封结构，最顶端的手轮配合压紧螺母实现阀杆的轴向升降控制，手轮下方设置的防松链条可避免阀帽在充装、搬运过程中脱落丢失，

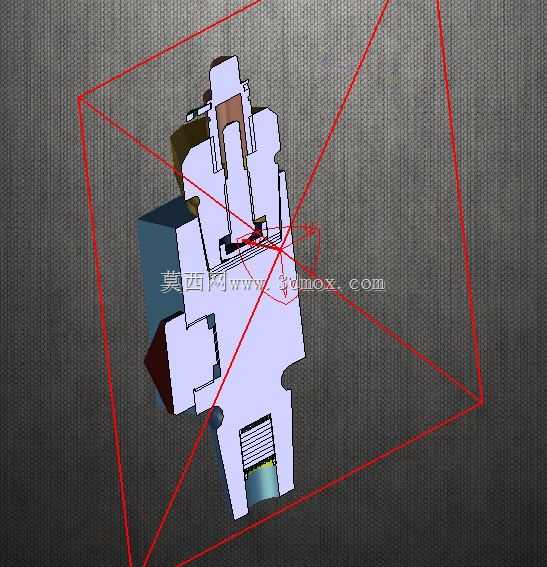

　　这一细节设计在现场高频次周转的气瓶使用场景中实用性极强，能有效减少阀件外露部位被磕碰损伤的概率。阀体侧面的内六角孔是专门为装配工装预留的施力位置，在阀门与气瓶瓶口组装时，可通过标准内六角扳手施加额定扭矩，避免直接夹持阀体方体造成外观变形或内部密封件移位。从功能设计逻辑来看，该阀的流道采用了缓转折流结构，避免高压乙炔在阀腔内快速流动时产生静电积聚，这是针对乙炔介质易燃易爆特性做的专项适配，阀瓣密封面采用了耐丙酮腐蚀的非金属密封材料，因为工业乙炔通常采用丙酮溶解存储的方式，普通橡胶密封件长期接触丙酮会出现溶胀失效的问题。设计过程中需要严格控制阀杆的升降行程，保证全开状态下的流道通径满足GB11638标准中对乙炔气瓶阀的流量要求，

　　同时全关位置的密封比压要控制在合理区间，既不能因为比压过小导致密封失效，也不能因为比压过大造成阀瓣过早磨损。安装边界方面，该阀装配到气瓶后，整体突出瓶口的高度控制在120mm以内，方体部分的对边尺寸为48mm，可适配市面上通用的气瓶扳手、充装夹具，不需要定制专用工装就能完成现场的开关操作与充装作业，侧面预留的密封堵头位置可按需加装泄压装置或者压力检测接头，适配不同使用场景的拓展需求。在气割作业现场，这类阀门每天要经历多次开关操作，阀杆部位的填料密封采用了多层复合结构，可在不拆解阀门的情况下通过压紧填料压盖来补偿密封磨损，大幅延长阀门的现场维护周期，减少因为阀门泄漏导致的气瓶停用问题。在集中供气站的汇流排安装场景中，

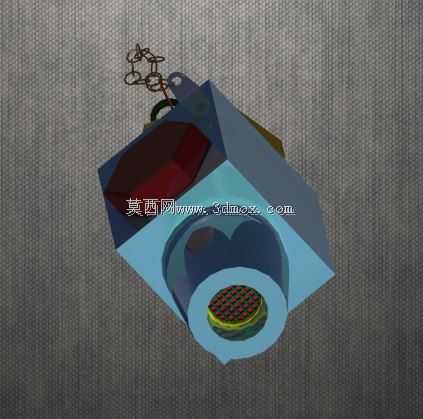

　　该阀的出口接口可适配标准的减压器接头，不需要额外加装转换接头就能完成管路连接，方体结构的设计也让管路安装时的夹持定位更加方便，不会像圆柱形阀体那样出现扳手打滑的问题。设计时还考虑了低温环境下的使用可靠性，所有金属部件都采用了抗冲击性好的铜合金材质，避免冬季户外作业时阀体因为低温脆裂引发安全事故，阀杆与手轮的连接采用了防脱结构，即使操作时施加过大的扳动力度，也不会出现手轮脱落导致阀门无法开关的问题。
