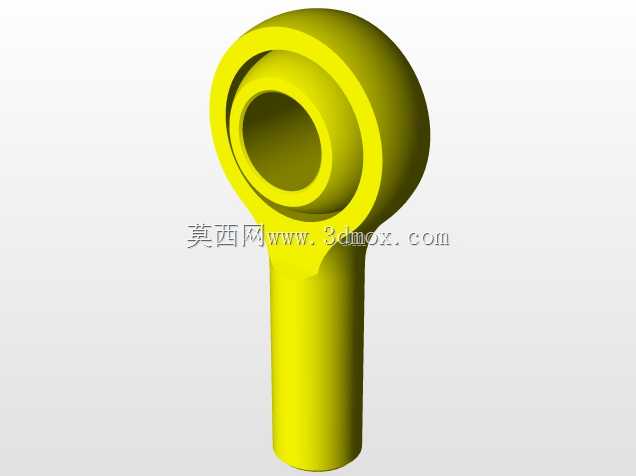

杆端关节液压连接耳环结构设计

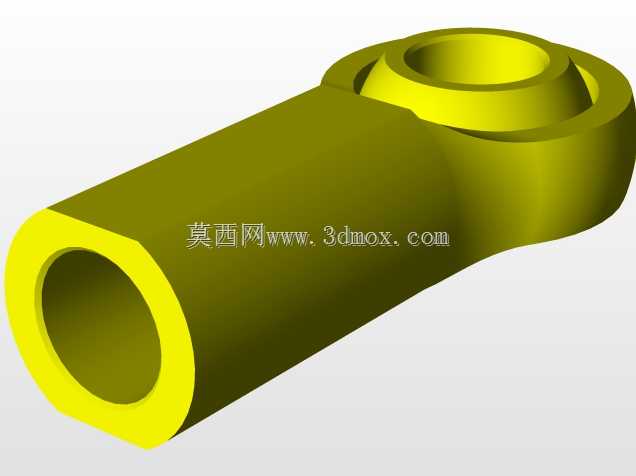

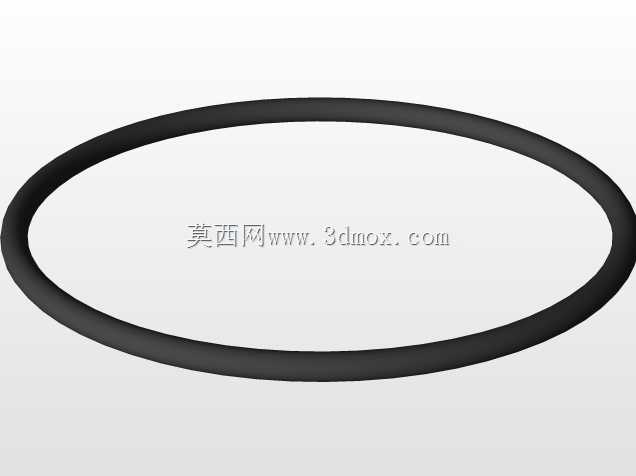

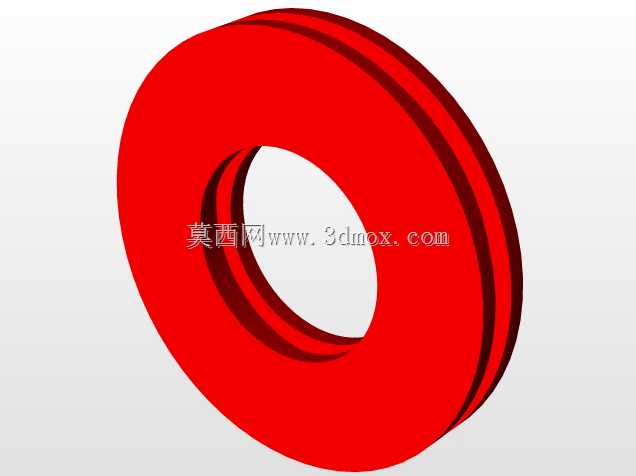

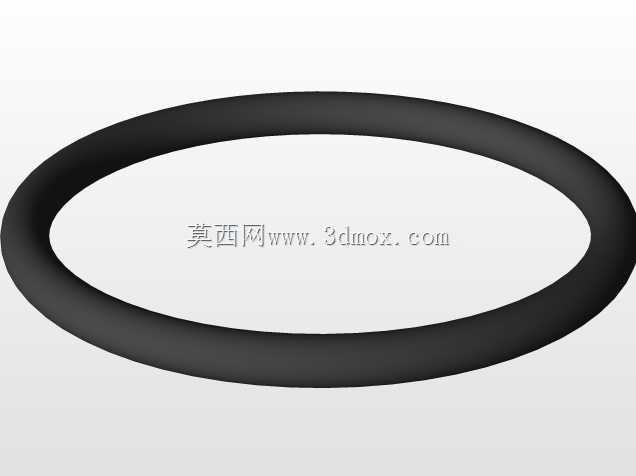

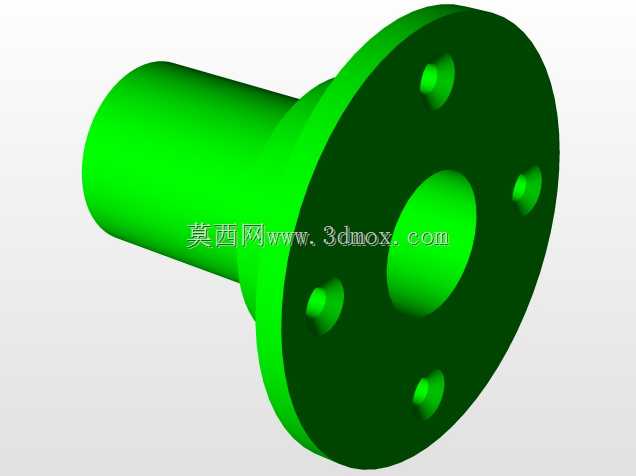

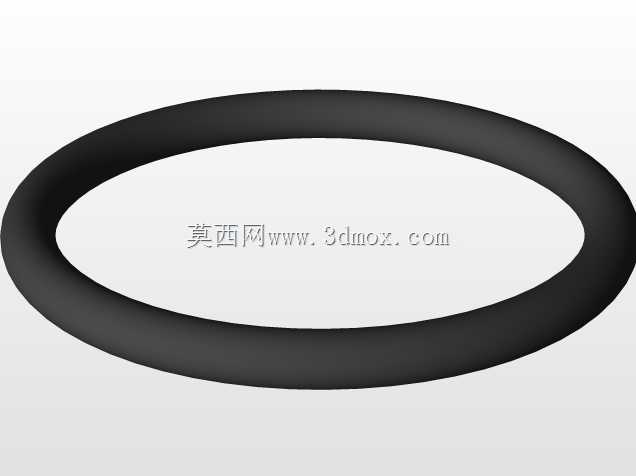

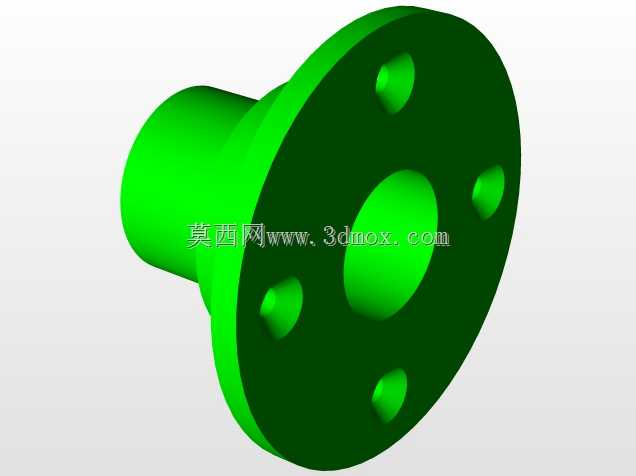

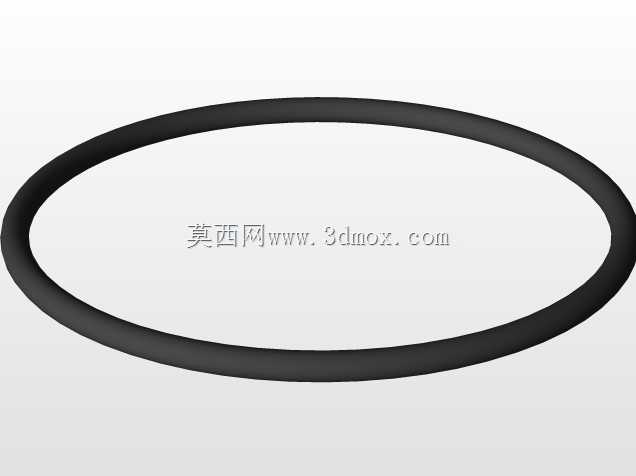

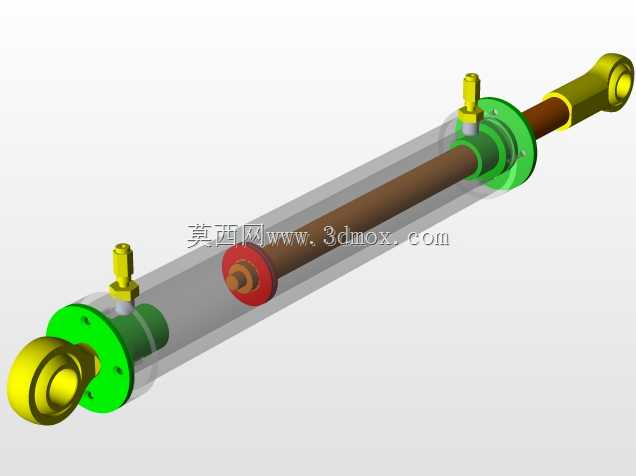

　　在液压传动系统的铰接安装场景里，这类杆端耳环结构是实现执行元件与负载端柔性铰接的核心部件，常见于工程机械液压油缸的杆端连接、冶金设备液压驱动摆臂的铰接点位、农用机械液压悬挂机构的连接端，核心作用是补偿安装过程中产生的同轴度误差，吸收设备运行时的小幅径向与角向窜动，避免刚性连接带来的应力集中，防止活塞杆受侧向力导致密封件过早磨损、杆体弯曲变形。从结构设计逻辑来看，该部件采用一体化锻造成型的杆体与环体结构，环体内腔预留了关节轴承的安装位，内孔的尺寸公差按照过渡配合设计，能够保证轴承压装后无径向窜动，同时环体端部设计有挡圈槽，用于安装孔用弹性挡圈，限制关节轴承的轴向窜动，避免设备运行过程中轴承脱出。杆体部分采用等截面圆杆设计，

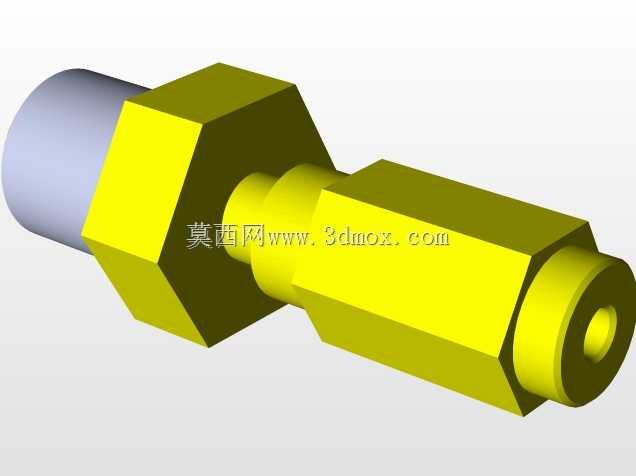

　　端部预留外螺纹加工余量，可根据实际安装需求加工不同规格的连接螺纹，适配不同规格的油缸杆端内螺纹孔，杆体与环体的过渡区域采用大圆角平滑过渡，从根源上降低应力集中系数，在承受大吨位拉压载荷时，过渡区域不会出现应力突变导致的断裂失效。从安装边界来看，环体外径尺寸需要匹配安装支座的开口宽度，保证铰接后耳环能够在支座间隙内自由摆动，不会出现两侧卡滞；环体内孔直径与配套的铰接销轴直径采用间隙配合，配合公差控制在H8/f7区间，既保证销轴能够顺利穿装，又不会因间隙过大导致铰接点晃动量超标，影响设备的传动精度。杆体的有效螺纹旋合长度需要满足螺纹连接的强度要求，按照螺纹大径的1.2-1.5倍设计，保证在额定拉压载荷下螺纹不会出现滑牙、脱扣问题。

　　建模过程中，首先通过旋转特征生成整体的基础轮廓，对环体内腔进行抽壳处理预留轴承安装空间，之后在过渡区域进行倒圆角优化，圆角半径根据壁厚进行匹配，避免圆角过小导致的热处理应力集中，最后在环体端部切割挡圈槽，在杆体端部加工螺纹收尾结构，所有锐边都进行R0.5的倒钝处理，避免安装过程中划伤操作人员、损坏密封件。在实际选型应用中，需要根据液压系统的额定工作压力、油缸的推拉力计算值来匹配对应规格的耳环结构，保证其额定静载荷大于油缸最大输出力的1.5倍，预留足够的安全系数；铰接销轴的材质需要与耳环材质进行硬度匹配，避免销轴与耳环内孔出现粘着磨损，长期运行后导致铰接间隙过大。这类结构在设计时还需要考虑润滑需求，

　　部分工况下会在环体侧面加工润滑油嘴安装孔，定期向关节轴承内加注润滑脂，降低轴承摩擦副的磨损量，延长部件的整体使用寿命。在进行三维建模时，需要重点关注过渡区域的曲率连续性，避免出现建模特征的尖角、碎面，保证后续有限元分析时网格划分的质量，能够准确模拟应力分布情况，同时模型的尺寸参数需要完全匹配实际加工工艺，比如锻件的拔模斜度、加工余量的预留，保证模型导出工程图后能够直接用于生产加工，不需要二次调整尺寸。
