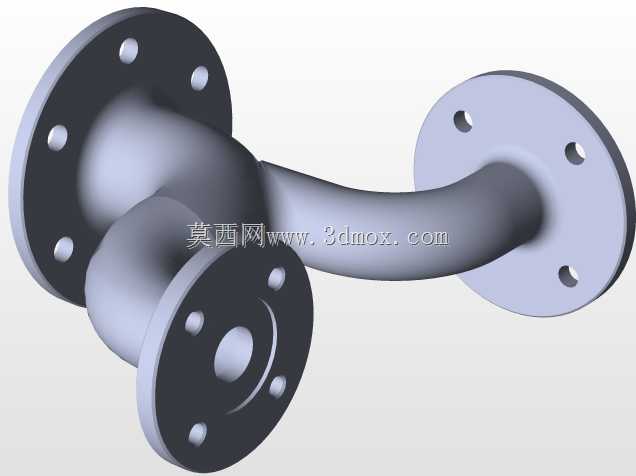

三法兰弯通管路连接件三维结构

这款三法兰弯通管路连接件，主要应用在化工流体输送、市政给排水、暖通空调循环、工业制程管路排布等场景中，用来实现管路的直角转向加支路分流，解决管路铺设时空间受限无法直线布管、同时需要引出支路的实际需求。三个连接端均采用标准法兰对接结构，法兰盘上均匀分布螺栓过孔，安装时只需匹配对应通径的管路法兰，穿入螺栓紧固密封垫片即可完成对接，无需额外焊接作业，后期维护拆卸也十分便捷，能大幅降低现场管路改造的施工难度。从结构设计来看，主体弯管段采用平滑圆弧过渡，没有直角突变的流道结构，能有效减少流体在转向过程中的阻力损失，避免介质在拐角处形成涡流、沉积杂质，尤其适合输送带有细小固体颗粒的流体介质，降低管路堵塞的概率。三个法兰端的密封面采用突面结构，适配常用的橡胶石棉垫、金属缠绕垫等密封件，能满足中低压工况下的密封要求，可适配水、蒸汽、常规油品等多种常见工业介质的输送需求。设计时充分考虑了安装边界的限制，弯管的弯曲半径经过合理核算，既保证流道顺畅，又控制了整体的外轮廓尺寸，不会因为弯曲半径过大占用过多安装空间，在紧凑的设备管路排布、车间管廊布局中都能适配。三个法兰的端面垂直度、螺栓孔位置度都做了精准约束，安装时不会出现孔位错位、密封面贴合不严的问题，能有效避免安装后出现渗漏的情况。支路接口的位置设置在弯管的侧方，分流角度经过优化，支路引出时不会对主路的流体流向造成过大干扰，保证主路介质输送的稳定性。整体结构没有多余的冗余设计，壁厚根据常规承压需求做了均匀设置，既满足强度要求，又不会造成材料的浪费，法兰盘与弯管主体的衔接处做了圆弧过渡处理，能有效降低应力集中，避免长期使用过程中在衔接位置出现开裂、疲劳损坏的问题，适配多数常规工业管路的安装使用需求。
