架空线缆作业用钢丝走线滑轮结构

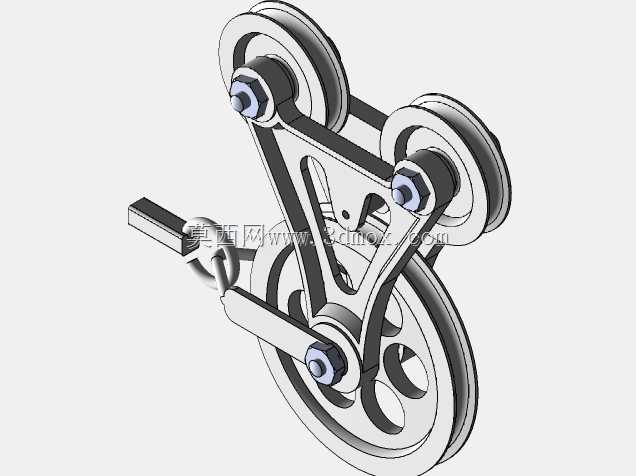

　　这套走线滑轮结构主要面向高压架空线缆检修、跨江跨山线缆布设、高空索道辅助作业场景设计，核心作用是依托架空钢芯铝绞线或承重钢丝绳作为行进轨道，搭载作业人员或小型工器具沿线缆平稳移动，替代传统人工攀爬走线的高风险作业模式。从结构功能来看，整套机构采用多轮抱合式布局，上部设置两组对称分布的导向滑轮，下部设置单组承重主滑轮，三组滑轮的轮槽曲率完全匹配常规架空线缆的外径范围，能够在行进过程中从三个方向抱紧线缆，避免作业过程中出现脱轨、侧翻风险。滑轮轮体采用内嵌轴承的转动结构，轮缘做圆弧倒角处理，既能够降低沿线缆滑动的摩擦阻力，也能避免硬质轮缘刮伤线缆外层的铝绞线或防腐层，适配长期户外作业的线缆保护要求。

　　设计过程中优先考虑了高空作业的载荷冗余，支架主体采用一体式冲压成型的三角镂空结构，在保证整体结构刚度的前提下尽可能降低自重，避免给架空线缆施加额外的集中载荷。各滑轮的连接轴采用六角防松螺栓配合自锁螺母固定，轴肩位置设置限位衬套，既能够约束滑轮的轴向窜动量，也方便现场作业时快速拆装调整，适配不同线径的作业场景。支架前端延伸出的挂接柄可直接连接作业安全带、工具吊袋或小型载物筐，挂接点的位置经过重心配平计算，确保挂载后整套机构的重心落在下部主滑轮的正下方，沿线缆行进时不会出现偏摆卡滞。

　　从安装边界来看，整套机构的开合间隙预留了足够的线缆导入空间，作业时无需截断线缆，只需松开上部其中一组导向滑轮的固定螺母，将轮体摆开后即可把整套机构卡装到线缆上，复位锁紧螺母后即可完成安装，全程单人在高空作业位即可操作，无需额外辅助工装。各滑轮的轮槽深度满足线缆嵌入后2/3直径的包覆要求，即使遇到线缆接头、防振锤等凸起障碍时，轮体的导向锥面也能顺利滑过，不会出现卡死脱线的问题。结构的整体宽度控制在常规线缆作业的安全间隙范围内，在多回路线缆并行的作业场景下，不会触碰相邻相位的线缆，满足带电作业的安全距离要求。

　　实际作业过程中，这套结构可根据作业需求搭配不同的挂载附件，进行线缆巡检时可挂载检测摄像头或探伤设备，沿线缆匀速移动完成全段检测；进行线缆附件安装作业时，可挂载作业人员的安全带挂点，作为移动作业平台的承重依托；在小型货运索道场景下，也可作为载物吊篮的行走轮组，沿承重钢丝绳完成小件物资的短途运输。支架上的镂空减重孔同时可作为辅助挂点，用于挂放备用工具、安全绳等物件，所有棱边均做倒圆角处理，避免刮破作业人员的防护装备或线缆外皮。整套结构没有复杂的传动部件，日常维护仅需定期给滑轮轴承加注润滑脂，检查连接螺母的防松性能即可，能够适应户外高温、高湿、高海拔的复杂作业环境，长期使用也不会出现结构变形或转动卡滞的问题。
