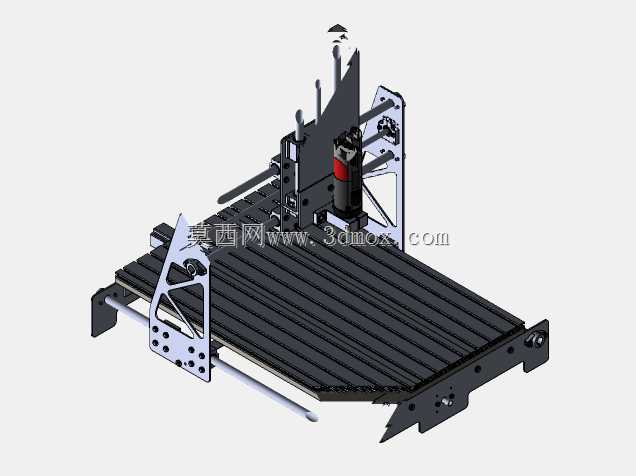

桌面级三轴数控铣床结构设计方案

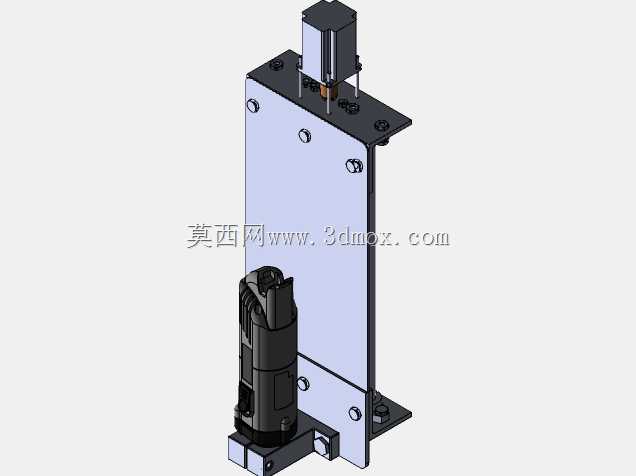

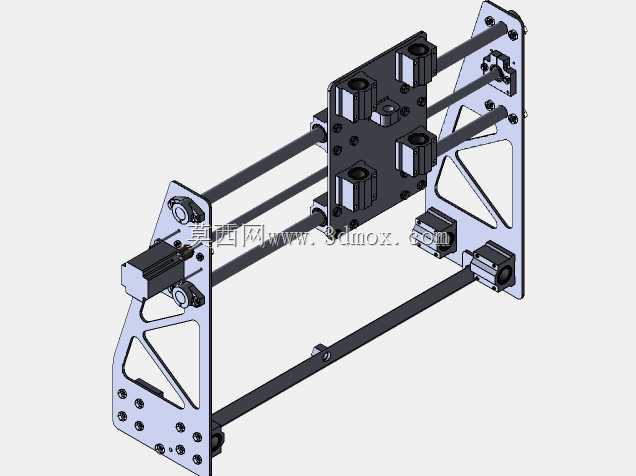

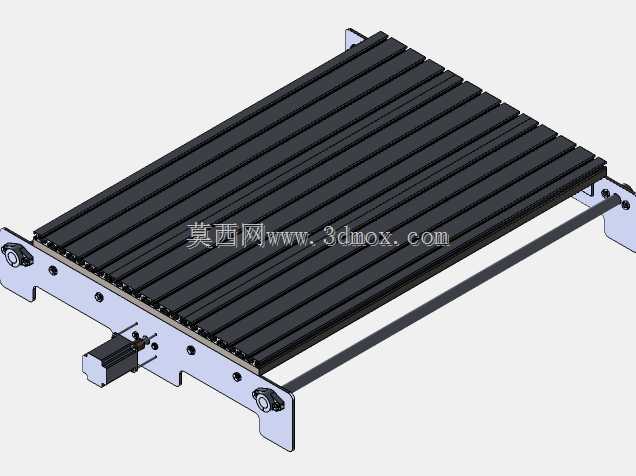

这款小型三轴铣床的结构设计，主要面向小尺寸工件的精密铣削加工场景，适配教学实训、个人工坊、小型零部件打样这类对设备占地要求高、加工行程需求适中的使用场景，区别于工业级大型铣床的重载设计取向，整体结构在保证刚性的前提下尽可能压缩了安装占用空间。从实际加工用途来看，该设备可完成平面铣削、沟槽加工、简单曲面成型、钻孔攻丝等常规铣削工序，适配软金属、工程塑料、硬质木材等多种材质的工件加工，能够满足小批量定制零件、创意加工件的制作需求，无需占用大型工业机床的排产资源。在功能特性设计上，三个运动轴采用了差异化的传动布局，X轴承载工件工作台做长距离往复运动，导轨选用平行布置的线性支撑结构，配合滑动传动副保证运动过程的平稳性，避免工作台负载后出现倾斜卡滞；Y轴搭载主轴组件做横向进给，结构件采用镂空式加强筋设计，在降低整体运动惯量的同时保证支撑刚性，减少主轴高速切削时的振动传导；Z轴负责主轴的垂直进给，导向结构采用双侧对称支撑，抵消主轴切削时的侧向力矩，保证垂直进刀的精度稳定性。设计思路上优先考虑了装配调试的便捷性，所有结构连接位都预留了调整间隙，安装时可通过配磨垫片调整导轨平行度，无需专用工装即可完成整机的初调；主轴安装位采用标准夹头适配结构，可根据加工需求更换不同功率的主轴单元，拓展加工能力范围。从安装边界来看，整机底座采用平整的安装基面，可直接固定在常规工作台面上，不需要额外做混凝土地基，设备运行时的振动幅度控制在小范围，不会对周边放置的精密量具造成干扰；各轴的行程限位采用硬限位加软触发的双重设计，避免运动超程造成结构碰撞损坏，线缆走线全部沿结构件内侧布置，防止加工切屑飞溅刮伤线缆外层。工作台面采用标准T型槽设计，可适配通用的工件夹具、平口钳等装夹配件，不需要定制专用装夹结构，降低了用户的使用配套成本；整体结构的外露部件都做了切屑避让设计，加工产生的碎屑可沿斜面滑落至设备下方的集屑区域，日常清理维护时不需要拆解复杂结构即可完成切屑清扫。
