板料冲孔切割复合冲压工装结构

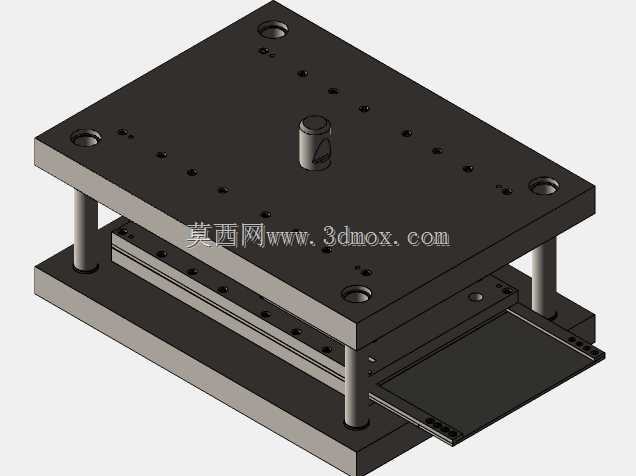

这套冲孔切割复合结构主要面向薄金属板料的批量加工作业场景，常见于五金钣金、家电外壳配件、小型五金件的生产工序中，可在单次冲压行程内同步完成板件的型孔冲制与外轮廓裁切，减少工件在不同工位间的周转次数，避免多次定位带来的形位公差累积。从结构布局来看，采用标准的三板式导柱模架结构，四根独立导柱分布于模架四角，导柱与导套采用间隙配合，可保证上下模合模过程中的运动同轴度，即便在连续高速冲压工况下，也能维持凸凹模的配合间隙均匀，减少刃口啃伤的概率。上模座表面预留了模柄安装位，可直接适配不同吨位的开式压力机滑块安装接口，安装时无需额外加工转接板，上模座平面分布的多组螺钉过孔与销钉孔，用于固定凸模固定板、卸料板相关组件，孔位排布遵循受力均衡原则，避免冲压过程中模座受力不均产生翘曲变形。下模座对应位置设置凹模安装槽与废料漏料通道，冲裁产生的废料可直接通过漏料孔落入压力机下方的废料收集槽，无需人工频繁清理作业面。卸料部分采用弹性卸料结构，合模前卸料板率先压紧待加工板料，防止板料在冲裁瞬间发生翘曲移位，开模时可将箍在凸模上的板料顺利卸下，避免工件带料上浮。结构设计阶段充分考虑了安装边界约束，模架整体长宽尺寸适配常规中小型压力机的工作台面安装孔距，下模座两侧预留的压板槽可直接用T型螺栓完成设备固定，无需额外制作安装底座。刃口部分的配合间隙根据常见的0.5-3mm冷轧钢板、镀锌板加工参数设置，冲裁断面毛刺高度可控制在行业常规公差范围内，针对不同厚度的板料加工需求，仅需更换对应规格的凸凹模镶件即可快速切换生产工序，无需整体更换模架，降低产线换型成本。送料方向设置了可调式定位挡块，可根据待加工坯料的尺寸调整定位位置，保证每一次送料的步距精度，减少坯料的工艺余量浪费。
