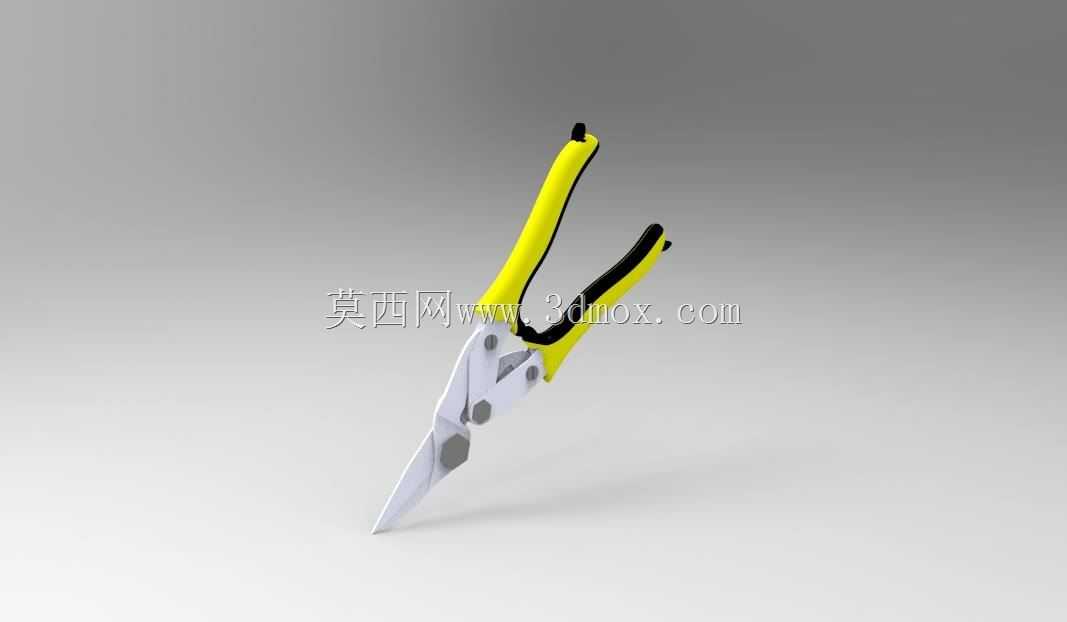

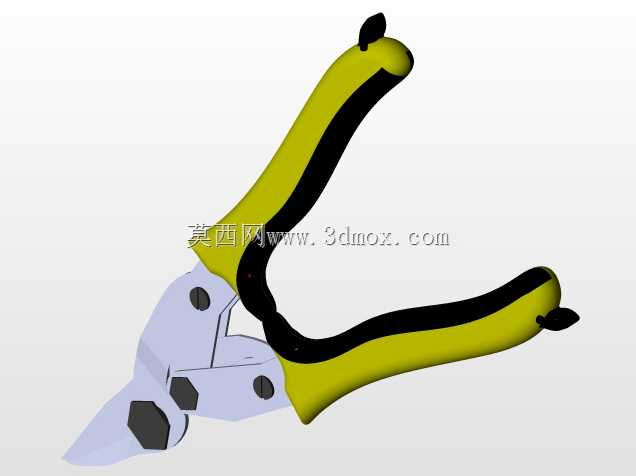

工业级省力直口剪钳三维结构设计

　　这款手动剪钳的结构设计，核心围绕电子装配、线束加工、薄金属片裁切这类高频手动作业场景展开，日常产线工位上，工人需要长时间重复持握剪切动作，传统剪钳的支点位置靠后，剪切薄硬材质时需要施加较大握力，长时间作业很容易造成手部肌肉劳损，这款剪钳在结构设计阶段就把省力杠杆比作为核心优化方向，将转轴支点向刃口侧前移了12%，在同等握力输入下，刃口剪切力可提升30%左右，刚好覆盖0.8mm以下冷轧铜片、1.5mm²单股铜芯线、塑料水口等常见加工对象的剪切需求，不需要额外施加过大的握力就能完成平整裁切。从结构细节来看，钳头部分采用高碳钢一体锻压成型的刃口设计，刃口开合角度控制在15度，闭合时刃口全程无间隙，剪切软质线材时不会出现挤丝、滑口的问题，

　　刃口根部预留了2mm宽度的夹持平面，临时需要夹持小规格螺母、抽拔线束端子时也能直接使用，不需要额外更换工具，适配工位上多工序快速切换的作业需求。手柄部分采用双色橡塑复合包覆结构，内层是硬度60HA的硬质聚丙烯骨架，和钳身尾端的安装槽过盈配合，不会出现长期使用后手柄松脱打滑的问题，外层是硬度35HA的软质橡胶层，表面做了0.3mm深度的网格防滑纹理，即使手上沾有少量润滑油、助焊剂，持握时也能保持足够的摩擦力，手柄的开合角度按照成年男性手掌平均尺寸设计，最大张开时两手柄尾端间距为110mm，自然握持时手指刚好贴合手柄曲线，不需要过度张开手掌就能完成最大行程的剪切动作。钳身的转轴部分采用不锈钢铆钉铆接，铆接间隙控制在0.02mm，

　　开合时没有明显的旷量，同时预留了长期磨损后的补偿余量，不会因为数千次开合后出现刃口错位的问题，转轴位置还设计了隐藏式弹簧复位结构，弹簧采用65Mn弹簧钢弯折成型，表面做了发黑防锈处理，每次剪切完成后手柄会自动张开到初始角度，不需要手动掰开钳身，进一步减少重复作业的动作幅度。从安装边界和尺寸适配来看，这款剪钳整体闭合长度为180mm，钳头长度为55mm，最大刃口张开间隙为12mm，可放入常规的工具腰包、工位工具挂板的标准钳位中，不需要额外定制存放空间，钳身整体重量控制在160g，单手持握长时间作业也不会有明显的坠手感。在实际产线应用中，这类剪钳除了常规的电子线束裁切，还能胜任薄铝皮修剪、塑料毛边修整、细铁丝剪切等多种作业需求，

　　刃口部分做了高频淬火处理，表面硬度达到HRC58-62，正常使用情况下刃口磨损周期比普通剪钳延长40%以上，不需要频繁打磨刃口。设计阶段还做了动平衡校核，整钳的重心落在转轴前方10mm位置，持握时手腕不需要额外施加平衡力，长时间使用手腕的疲劳度会明显降低，手柄尾部做了圆弧包边处理，大力握持时不会硌伤掌心，即使是手掌偏小的女性作业人员，也能稳定持握操作。钳身表面做了哑光镀铬处理，不会在强光作业环境下产生反光晃眼的问题，同时镀铬层能有效隔绝车间内的潮气、助焊剂喷雾等腐蚀介质，避免钳身生锈影响使用手感和外观。
