六边形拼色创意指针式指示装置结构

　　这款六边形拼色结构的指针式指示装置，最初的设计切入点是适配多模块拼接的传感检测阵列场景，在分布式工位状态采集、产线节点信号指示的应用环境里，传统圆形指示表的侧边无法实现紧密贴合排布，相邻表具之间会留下三角形空隙，既浪费安装面板的空间，也容易在空隙处积留生产现场的粉尘、切削液残留，给后期清洁维护带来额外工作量。设计时将外轮廓设定为正六边形，六个侧边均为平直安装面，任意相邻单元都可以实现边对边无缝拼接，不管是横向成排布置、还是组成蜂窝状的检测阵列，都能完全利用面板空间，没有冗余的安装间隙。

　　从功能实现层面看，装置核心采用指针偏转的直观指示逻辑，区别于数显式屏幕的数字输出，指针式结构在工业现场的强光、弱光交替环境下，操作人员不需要刻意凑近读取数字，只需要通过指针的偏转角度就能快速判断被测参数的区间范围，适合设备运行状态的快速巡检场景。正面的刻度标识做了嵌入式凹槽设计，不是印刷在壳体表面，避免长期擦拭、现场油污腐蚀导致刻度模糊脱落，指针采用红蓝双色区分，红色指针对应超限报警区间，蓝色指针对应正常运行区间，巡检人员在一米外的巡检通道上就能快速识别设备状态，不需要停下脚步逐台核对数值。

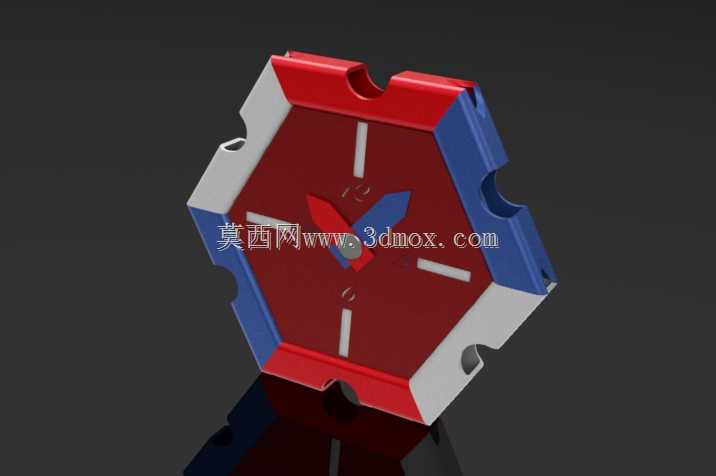

　　外壳的分块设计采用红、蓝、灰三色模块化拼接，三种颜色的壳体块不是单纯的外观装饰，每一块色块对应内部不同的功能腔体：红色块内置信号触发的微动组件，蓝色块内置信号调理的电路腔体，灰色块是安装固定的受力结构件，后期维护时不需要拆开整个壳体，只需要对应故障模块的色块拆开对应的壳体块就能完成检修，大幅降低现场维护的拆装工作量。每个侧边的中部都设计了内凹的卡扣槽，相邻装置拼接时，不需要额外的连接支架，通过配套的卡扣嵌入两个相邻装置的凹槽内就能完成固定，安装效率比传统圆形表具提升40%以上，同时凹槽也可以作为单人快速拆装的施力点，不需要借助螺丝刀等工具就能完成单个装置的拆卸更换。

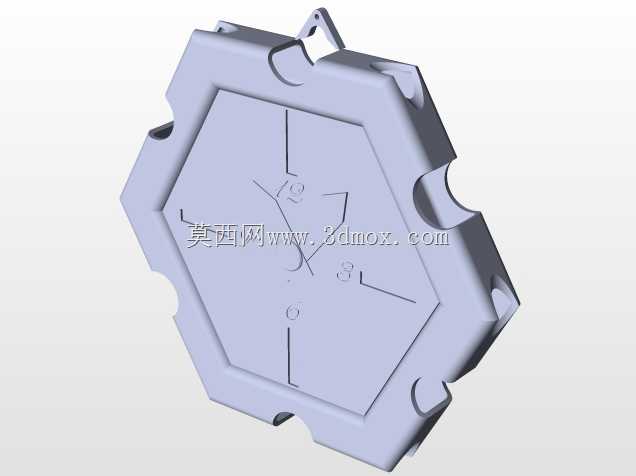

　　安装边界的设计上，正六边形的对边距离控制在常规面板开孔的通用尺寸范围内，六个角位做了R3的圆角过渡，避免尖角在安装时划伤操作人员，也减少应力集中导致的壳体边角开裂问题。壳体背面的接线端子采用下沉式设计，接线完成后端子完全藏在壳体厚度范围内，拼接时不会和相邻装置的线束产生干涉，背面的固定脚采用可旋转结构，不管是横向排布还是斜向组成蜂窝阵列，固定脚都能旋转到对应安装孔的位置，不需要重新在面板上开孔。壳体表面做了哑光磨砂处理，避免车间照明灯光在表面产生反光，影响指针位置的观察，材质选用耐油污的工程塑料，能适应机加工车间、装配产线等存在少量油污、粉尘的现场环境，不会因为长期接触切削液、润滑油出现壳体脆化、变色的问题。

　　结构细节上，指针的转轴位置做了密封处理，避免现场的粉尘、水汽进入转轴间隙导致指针卡滞，指针的动平衡做了校准，在设备存在小幅振动的工况下，指针不会出现小幅抖动导致读数误判。壳体的拼接缝隙处设计了0.2mm的密封凸台，拼接完成后凸台互相挤压形成密封结构，防止飞溅的切削液从拼接缝隙进入内部腔体，不需要额外加装密封胶圈，减少零部件数量的同时也提升了防护等级。内部的腔体之间做了隔断设计，电路腔体和机械触发腔体完全分隔，即使机械部分出现磨损产生碎屑，也不会掉落到电路部分造成短路故障，提升装置在复杂工业现场的运行稳定性。
