在工业传动系统的状态监测场景里,这类集成传感功能的雷杜克托传动部件,常被部署在中小功率动力传输链路的末端,用来实时采集输出轴的转速、扭矩波动以及传动啮合过程的振动信号,给设备运维端提供可靠的运行状态数据,避免传动链路过载、卡滞引发的全线停机故障。从实际落地的工况来看,它既可以配套在小型自动化生产线的工位动力传输节点,也能作为实验台架的传动监测单元使用,适配的工况转速区间覆盖中低速常规传动场景,不需要额外加装独立的传感支架,自身结构就集成了传感检测的安装位,能大幅减少现场安装的调试工作量。

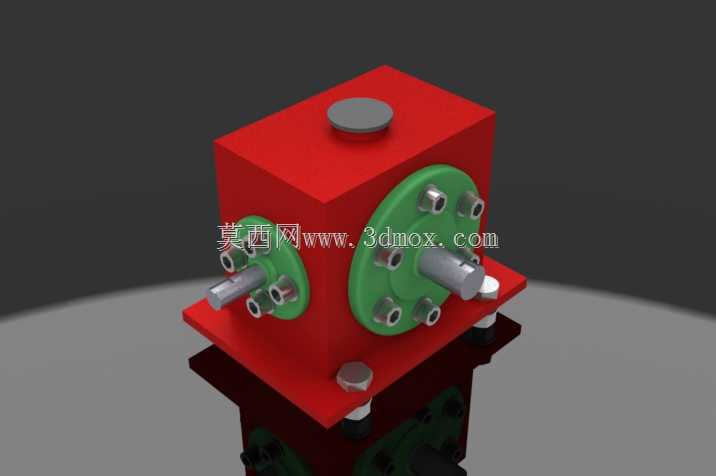

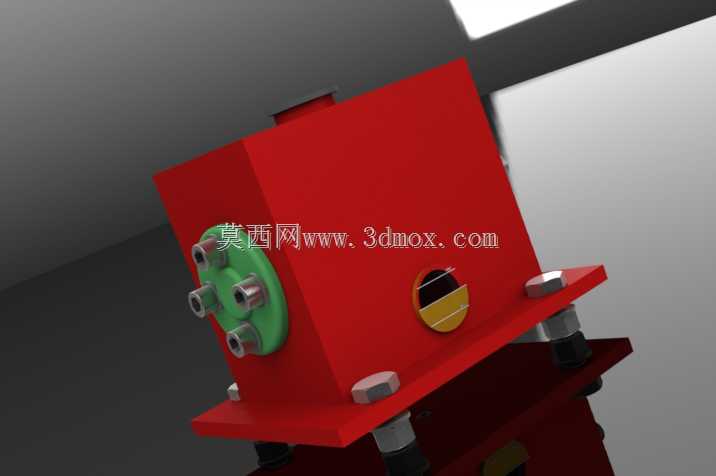

从结构设计的思路来看,整个部件采用箱式承载结构,主体红色箱体采用一体式铸造的构型思路,箱体壁厚均匀过渡,既保证轴系安装孔位的同轴度公差,也能在传动运行过程中吸收齿轮啮合产生的振动,避免振动信号传递失真影响传感检测精度。箱体正面的绿色端盖采用法兰式安装结构,沿圆周均匀布置紧固螺栓,端盖与箱体的配合面设计有密封槽,可适配常规的O型圈密封,防止传动腔体内的润滑脂渗漏,同时阻挡外界粉尘进入啮合区域,适配多尘的车间作业环境。伸出的两根输出轴采用阶梯轴设计,轴端预留了键槽安装位,可直接配套联轴器或者同步带轮进行动力输出,轴肩位置设计有挡圈槽,用来限制轴系的轴向窜动量,保证传动过程中轴系的回转精度稳定在允许公差范围内。

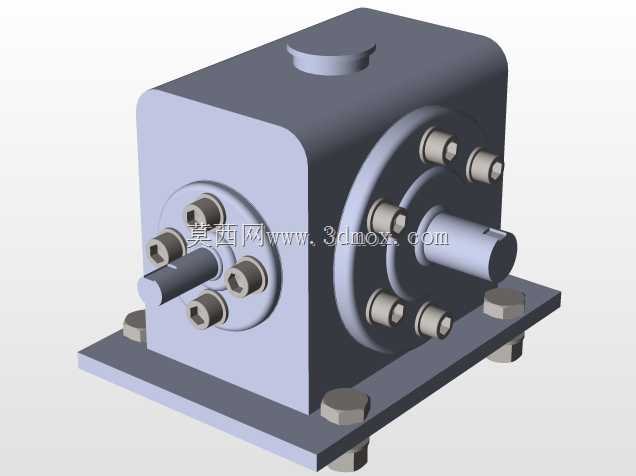

箱体顶部的圆形凸台是传感元件的安装位,设计时预留了足够的平面度公差,可直接粘贴振动传感探头或者安装转速检测的霍尔元件,不需要额外加工转接板,安装时只需保证探头与轴系回转中心的位置度符合检测要求即可。底部的安装基座采用带安装孔的法兰盘结构,四个安装孔的孔位间距按照常规工业安装的标准模数设计,可直接固定在型材机架或者设备安装平台上,安装面的平面度要求控制在合理范围内,避免安装时产生额外的装配应力导致箱体变形,影响内部齿轮的啮合间隙。
在实际选型适配时,需要注意该部件的轴伸长度与安装边界,两侧输出轴的伸出长度满足常规联轴器的安装深度要求,不会出现轴伸过长导致的悬臂弯矩过大问题,也不会因为轴伸过短导致联轴器无法可靠锁紧。箱体的整体外形尺寸紧凑,在布局设备内部传动链路时,不需要预留过大的安装空间,周边预留10mm左右的散热间隙即可满足长期运行的散热需求,因为这类中小功率传动部件的运行发热主要来自齿轮啮合摩擦,箱体本身的散热面积足够将工作温度控制在润滑脂允许的工作范围内。

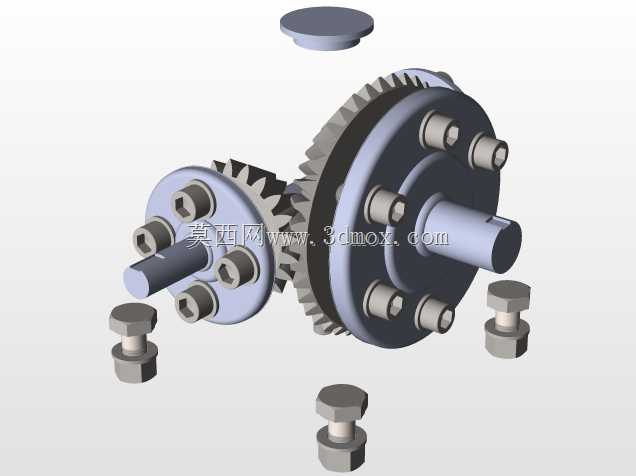

设计建模过程中,需要重点关注几个配合公差的把控:一是端盖与箱体的配合公差,采用小间隙配合既能保证装配便捷性,也能避免配合过松导致的密封失效;二是轴系与轴承安装位的公差,要保证轴承内圈与轴、外圈与箱体孔的配合符合回转件的公差要求,避免跑圈问题;三是传感安装位与输出轴的位置公差,要保证检测元件与被测轴的相对位置准确,减少检测数据的系统误差。整个结构没有采用复杂的异形曲面,所有加工面都是规则的平面与圆柱面,常规的铣削、钻削工艺即可完成加工,不需要特殊的定制刀具,加工成本可控,适合小批量配套生产使用。在装配流程上,可先将轴系与齿轮组件装入箱体,再安装两侧端盖调整啮合间隙,最后安装顶部的传感元件与底部的安装基座,装配逻辑清晰,不需要复杂的专用工装,普通装配工人按照作业指导书即可完成装配调试。
