带键槽安装结构的精密蜗轮传动件

　　在重载传动、精密分度、大减速比动力传递的场景里，蜗轮始终是核心的啮合传动零件，和蜗杆配对组成的蜗杆副，能在交错轴（通常轴交角为90度）的布局下实现动力与运动的传递，相比平行轴齿轮传动，它具备单级传动比大、运行噪音低、啮合冲击小、反向自锁等特性，在起重设备的起升机构、自动化生产线的分度转台、输送线的减速驱动单元、精密机床的进给机构里都有广泛应用。

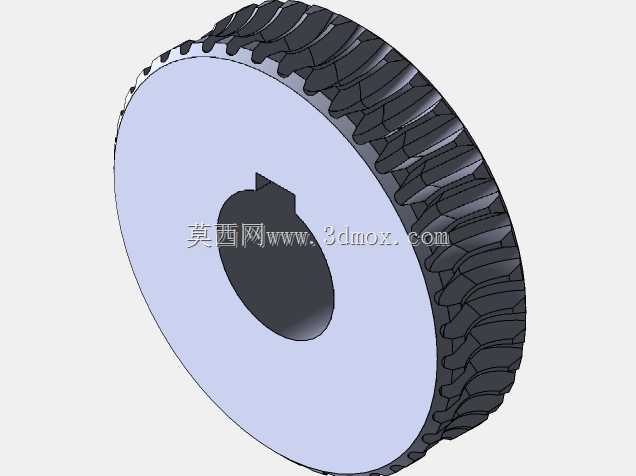

　　这款蜗轮的设计完全围绕实际装配与传动工况展开，轮缘部分采用了符合啮合特性的环面齿形，齿向沿蜗轮圆周呈弧形包覆，能在和蜗杆啮合时形成多齿同时接触的状态，大幅提升承载能力，避免平行轴齿轮单齿啮合时容易出现的应力集中、断齿风险，同时弧形齿面的滑动接触更平稳，能有效降低高速运转时的振动与噪音，适配需要平稳传动的精密设备场景。轮毂部分做了等厚度的圆盘式结构，中心开设的安装孔带有标准平键槽，这种设计是为了和配套的传动轴实现周向固定，传递扭矩时不会出现相对打滑，键槽的尺寸公差按照通用机械传动的配合要求设计，既能保证装配时的顺利推入，又能控制配合间隙，避免正反转切换时产生冲击间隙。

　　从安装边界来看，蜗轮的轴向厚度经过严格核算，既保证轮齿有足够的啮合宽度来分散接触应力，又不会过度占用轴向安装空间，轮毂的外径尺寸匹配常用的轴系支撑布局，端面没有多余的凸台结构，能直接贴合轴承内圈或者轴套端面完成轴向定位，不需要额外加工调整垫片来补偿安装尺寸。齿顶圆的直径按照配对蜗杆的中心距参数做了精确匹配，建模时齿面的渐开线（实际为阿基米德螺旋面共轭齿形）完全按照啮合方程生成，能保证装配后啮合接触斑点落在齿面中部，避免出现边缘接触、齿顶干涉的问题，实际装配时不需要对齿面做过多的修配就能达到理想的啮合状态。

　　在实际选型应用时，这类蜗轮通常搭配ZA型阿基米德蜗杆使用，单级传动比可以覆盖10到60的范围，相比多级圆柱齿轮减速，它的结构更紧凑，能在很小的空间内实现大减速比的动力传递，同时自带的反向自锁特性，在起重类设备中可以避免负载断电后出现溜钩的风险，提升设备运行的安全性。设计过程中特意将轮毂与轮缘的过渡位置做了圆角处理，避免热处理和受载时出现应力集中导致的轮毂开裂，中心孔的倒角尺寸符合轴类零件装配的导入要求，能让轴顺利穿入孔内，不会刮伤配合面。

　　针对不同的工况需求，这类蜗轮的轮缘部分在实际生产中常采用锡青铜等减摩材料，轮毂部分可以采用铸铁或者钢件来降低成本，建模时的分体式结构预留了镶装轮缘的设计空间，不需要重新修改整体结构就能适配不同材料的加工工艺。齿面的粗糙度要求按照传动件的标准设置，啮合面的精度等级能满足中等精度以上的传动需求，不管是用于普通的物料输送减速，还是用于精密的分度定位机构，都能通过调整加工精度来适配对应的工况要求。在轴系布局时，蜗轮的安装位置需要和蜗杆的轴线保持严格的垂直，中心距的误差控制在允许范围内，就能保证传动效率和使用寿命，这款模型的安装基准面设置在轮毂的两个端面，装配时可以直接以端面为基准打表找正，大幅降低现场装配的调试难度。
