机械式五位累计计数装置结构设计

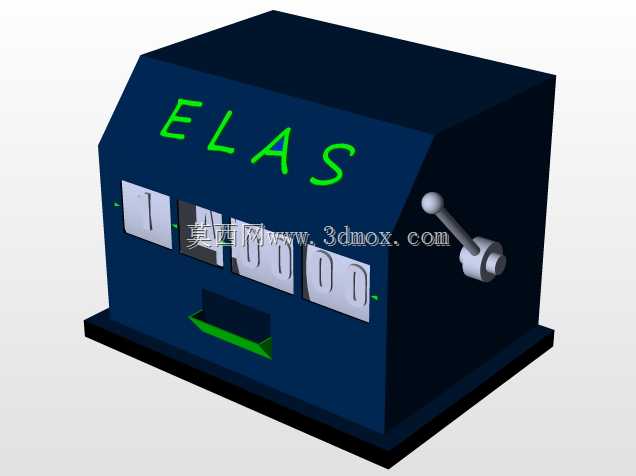

　　这款机械式累计计数装置，是工业现场、教学演示场景中常用的接触式计数执行部件，整体采用封闭箱式壳体结构，所有计数传动机构均内置在深蓝色金属壳体内，仅外露操作手柄与数字显示窗口，能在多粉尘、轻度油污的车间环境下稳定工作，避免外界杂物进入传动卡滞。从实际使用场景来看，这类计数装置常配套在冲床工位、包装线末端、人工分拣台旁，通过外接连杆连接往复运动部件，每完成一次冲压动作、每送出一个包装件、每分拣一个合格工件，就会带动侧方的输入手柄摆动一个固定角度，驱动内部的棘轮棘爪机构完成一位数字进位，实现生产产量的无电源累计计数，不需要外接供电线路，也不存在电子计数装置的信号干扰、断电丢数问题，在无供电的野外作业工位、老旧设备改造场景中适配性极强。

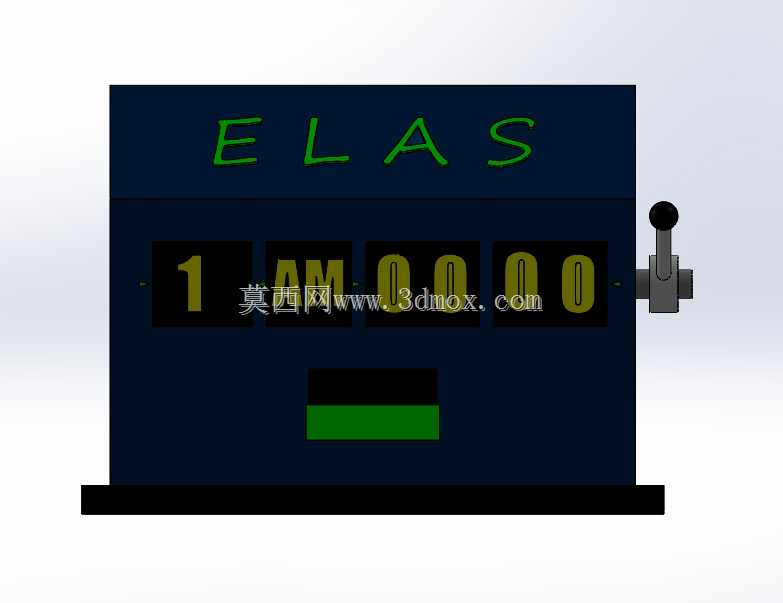

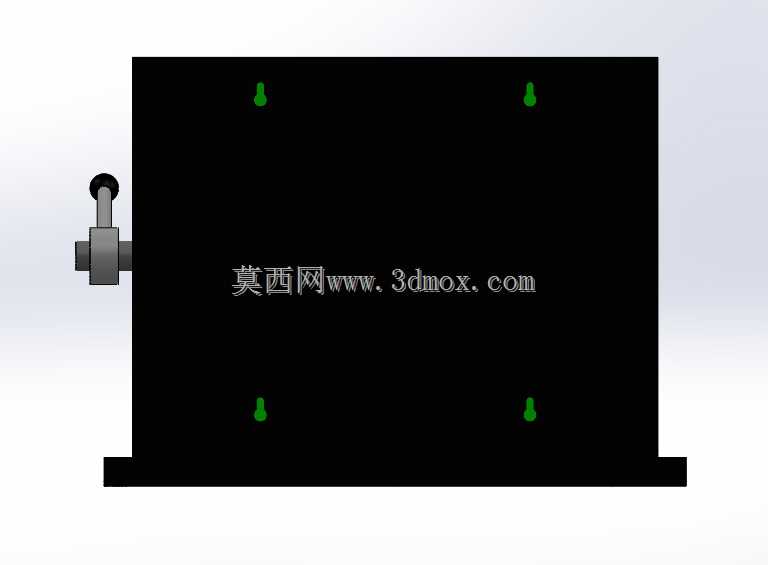

　　从结构设计思路来看，壳体采用带底座的一体化折弯成型结构，底部预留四个沉头安装孔，安装边界尺寸控制在120mm×80mm×90mm范围内，底座突出壳体边缘5mm，既可以通过螺栓直接固定在设备台面的预留安装位上，也能搭配磁吸座吸附在金属设备外壳上，不需要对原有设备做大规模结构改动。显示窗口采用下沉式斜面设计，观察面与水平面呈30度夹角，操作人员站立在工位旁时，视线刚好垂直于显示窗口，不需要刻意俯身就能清晰读取五位数字的累计数值，窗口边缘做了加厚翻边，能避免工件磕碰直接损伤数字轮组。侧方的复位手柄采用滚花防滑设计，手柄转轴与壳体之间加装了铜质耐磨轴套，长期反复扳动也不会出现壳体孔位磨损松旷的问题，复位操作时只需要沿轴向拔出手柄再顺时针转动，就能将所有数字轮归零，重新开始计数，操作逻辑简单，一线作业人员不需要专门培训就能上手使用。

　　内部传动结构采用经典的十进制进位轮系，第一位数字轮与输入棘轮直接联动，每接收到一次计数触发信号就转动一个数字位，当第一位轮转满一圈回到0位时，通过轮侧的拨齿带动第二位轮转动一个字位，依次完成高位的逐级进位，进位间隙控制在0.1mm以内，不会出现跳字、卡字的问题，所有数字轮都采用硬质工程塑料注塑成型，字模采用凹刻填漆工艺，数字标识清晰耐磨，长期使用也不会出现磨损失色的情况。壳体顶部预留的字符标识位，可以根据使用需求标注装置编号、计数倍率等信息，方便多工位并行作业时区分不同计数装置的统计对象。在做三维建模时，需要重点关注棘轮棘爪的啮合角度，要保证输入手柄在15度摆角范围内就能可靠推动棘轮转位，同时避免回程时棘爪卡滞棘轮反转，各数字轮之间的拨齿配合间隙要做公差校验，预留0.05mm的活动余量，避免温度变化导致塑料件膨胀出现进位卡滞；安装孔的位置要与常见的工业计数装置安装孔位兼容，方便替换现场已经损坏的老旧同类型产品，不需要重新打孔安装。这类纯机械结构的计数装置，相比电子计数产品抗干扰能力更强，在强电磁干扰的焊接工位、有防爆要求的涂装车间内，都能可靠完成计数工作，不会因为电磁环境影响出现计数不准的问题，日常维护只需要每隔半年在转轴位置滴加少量润滑油，就能保证长期稳定运行，使用寿命远高于普通电子计数器。
