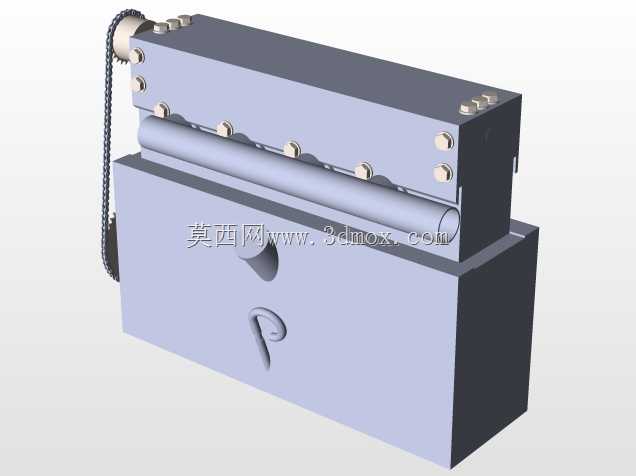

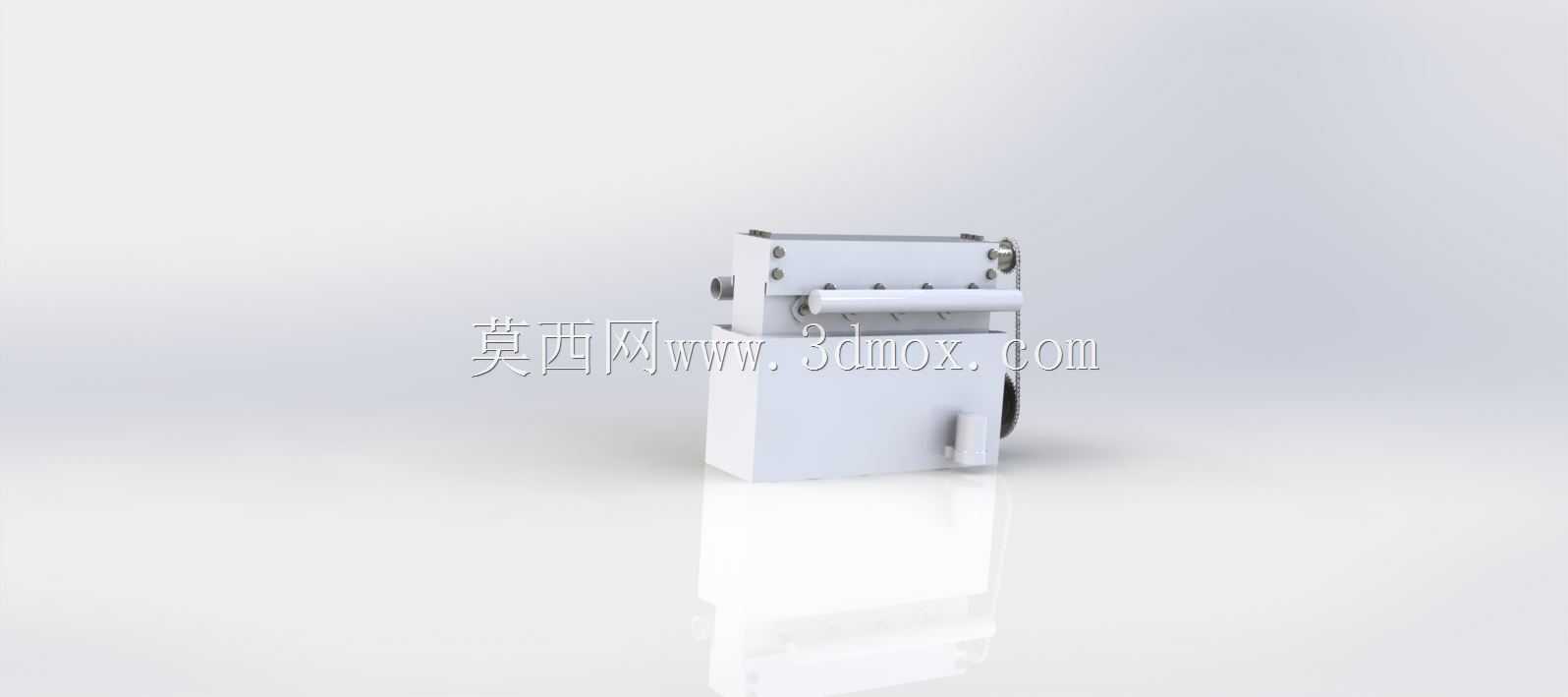

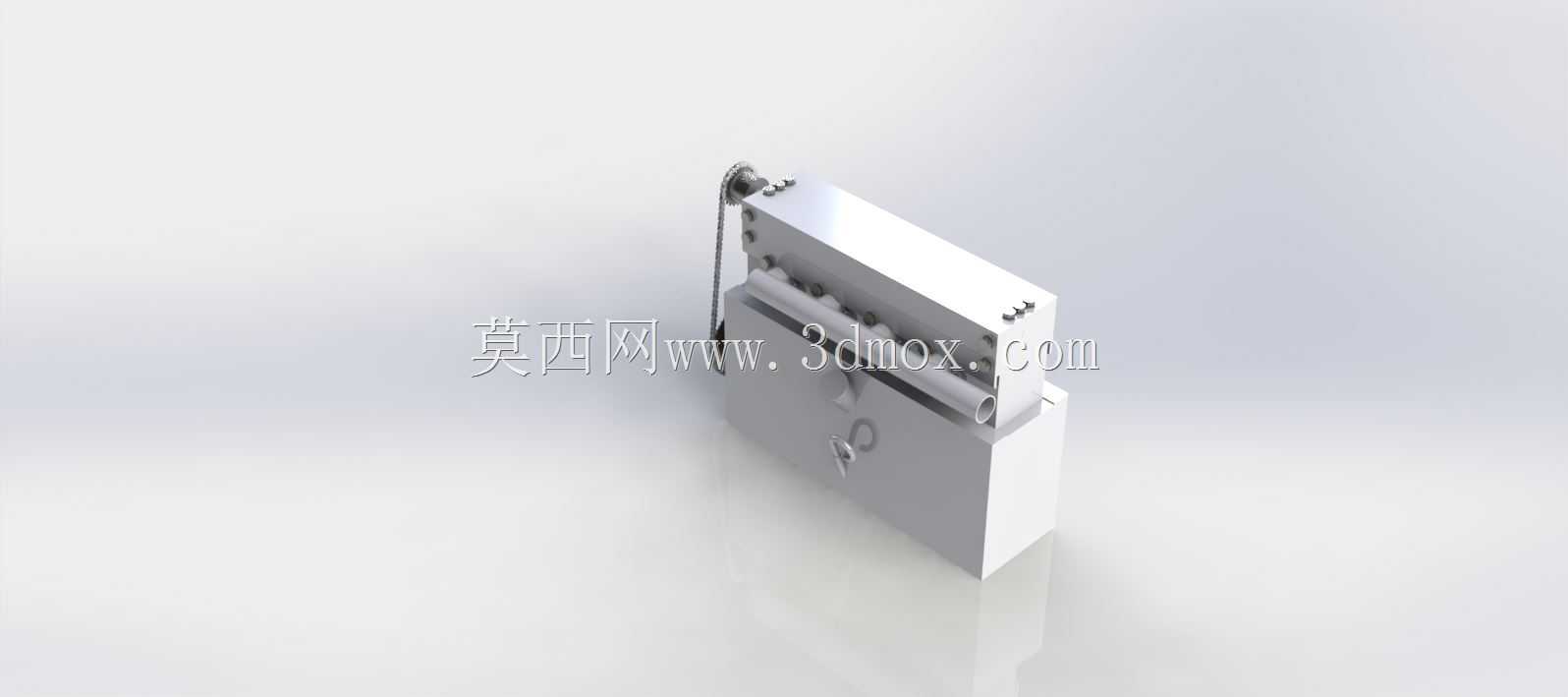

在精密位移控制、长行程往复驱动的工业场景中,这类线性驱动结构常被用于需要稳定直线输出动力的工位,替代传统旋转电机配合丝杠、齿轮齿条的传动链,减少中间传动环节带来的背隙与传动损耗。从结构布局来看,该驱动马达采用上下分层的箱体式设计,上层为动力输出与导向集成模块,贯穿布置的圆柱导向轴通过多组均布的压紧块固定在上层箱体的安装面上,每处压紧块都采用对称螺栓锁紧结构,保证导向轴的平行度与安装刚性,避免长行程运行中出现导向卡滞或挠度变形的问题。上层箱体侧端布置的链轮传动组件,通过链条将动力传递至输出端,链轮与输出轴之间采用键连接传递扭矩,侧端的轴承座预留了润滑注油通道,可在设备维护时直接加注润滑脂,无需拆解整体箱体结构。
下层箱体为动力容纳与安装基准模块,整体采用一体式铣削成型的箱型结构,侧壁厚度均匀,既可以容纳内部的动力转换组件,也作为整个驱动单元的安装基准面,底面与侧面都预留了标准化的安装螺孔阵列,可直接适配不同设备的安装基面,无需额外加工转接板。设计过程中,导向轴的安装位置经过反复校核,与下层箱体的安装基准面保持严格的平行公差,每一组压紧块的安装孔都采用配做加工的方式,保证压紧后导向轴的直线度公差控制在每米0.02mm以内,满足精密驱动场景下的位移精度要求。链轮侧的张紧结构采用偏心调节设计,通过调整链轮轴的偏心安装位置实现链条张紧度的调节,调节完成后通过锁紧螺母固定位置,避免运行过程中链条松动出现跳齿问题。从安装边界来看,
该驱动单元的整体外形为规则长方体结构,所有外接管路、接线接口都布置在箱体的非安装侧,安装时仅需保证下层箱体的基准面与设备安装面贴合,按照预留螺孔的位置布置固定螺栓即可,安装过程中不需要额外调整导向组件的预紧力,出厂前已完成整体预调。实际应用中,这类驱动结构可适配自动化生产线的物料推送工位、精密检测设备的位移滑台驱动、专用加工设备的进给驱动等场景,相比传统的旋转电机加传动组件的方案,整体结构更紧凑,安装占用空间更小,传动链更短,长期运行的维护点更少。箱体表面的标识区域预留了型号标注与铭牌安装位,可根据实际应用场景标注对应的参数信息,所有外露的螺栓都采用内六角圆柱头结构,既保证锁紧强度,也避免外露突出部分与周边设备部件发生干涉。
输出端的连接部位采用标准化的接口设计,可直接连接不同的执行负载,不需要额外加工转接接头,缩短设备集成的设计与加工周期。在结构强度校核阶段,箱体的受力部位都做了加厚处理,尤其是导向轴安装座与链轮轴承座的位置,通过有限元分析优化了加强筋的布置,在保证整体重量可控的前提下,提升了关键受力部位的结构刚性,避免满负载运行时出现结构形变影响传动精度。
