三辐式亮面汽车铝合金轮辋结构设计

　　在乘用车行走系统的部件选型与结构匹配工作中，轮辋作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接关系到整车行驶的平顺性、转向响应精度以及高速工况下的动平衡表现。这款三辐结构的轮辋，在设计阶段优先考虑了改装场景与运动型乘用车的适配需求，辐条采用大切面流线型造型，在保证结构刚度的前提下尽可能削减了非簧载质量，对于提升悬架系统的响应速度有明显帮助。从安装边界来看，轮辋中心的定位孔采用乘用车常用的台阶式中心孔设计，能够与轴头定位凸台实现过盈配合，保证轮辋安装后的同轴度，周边均匀分布的五个螺栓孔，孔位公差按照GB/T 30512标准中的乘用车车轮安装要求设定，可适配多数五孔规格的家用轿车、运动型轿跑的轴头参数，

　　安装时螺栓的拧紧力矩可参照对应车型的原厂要求，避免孔位受力不均导致的轮辋变形。轮辋的轮缘部分采用标准的深槽轮辋结构，胎圈座的角度与尺寸符合子午线轮胎的装配要求，能够保证轮胎充气后胎圈与轮辋紧密贴合，即使在高速过弯产生侧向载荷时，也不会出现胎圈脱开的风险。设计过程中，辐条的截面采用变厚度设计，靠近轮心的位置厚度更大，能够分散螺栓预紧力与行驶过程中传递的冲击载荷，向轮缘延伸的位置逐渐收薄，配合亮面切削的外观处理，既满足了外观的运动感需求，也避免了材料的冗余浪费。在实际应用场景中，这类三辐轮辋多用于乘用车主的个性化改装，也可作为运动款车型的原厂配套部件使用，其开放式的辐条结构能够为刹车系统留出更大的散热空间，在连续制动工况下，

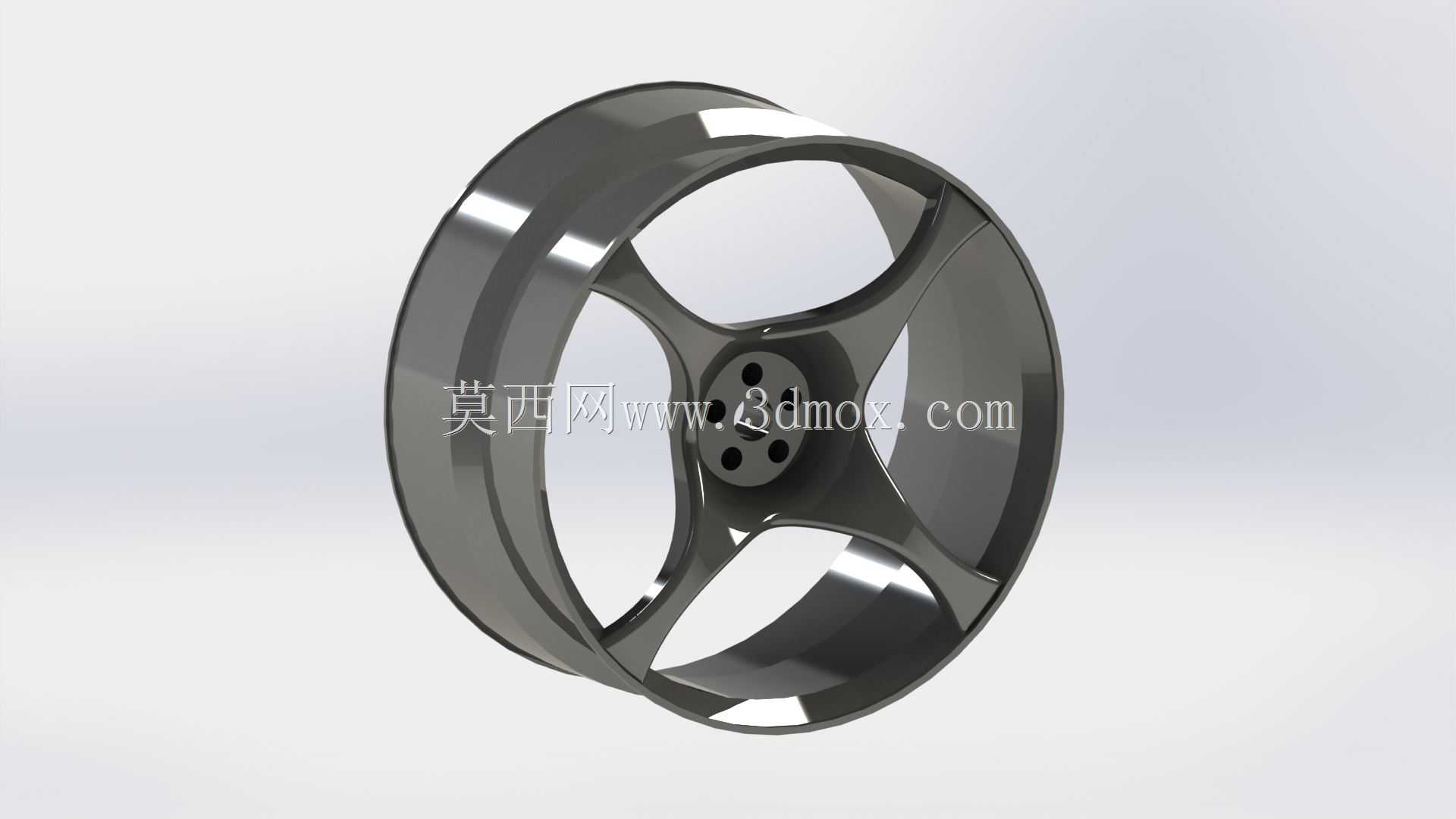

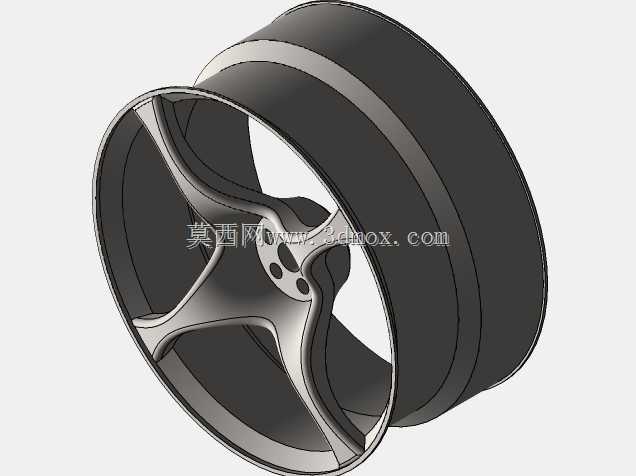

　　空气可以顺着辐条间的大空隙快速流过刹车卡钳与刹车盘表面，带走制动产生的热量，降低刹车系统的热衰减风险。需要注意的是，这类亮面处理的轮辋在日常使用中要避免与硬质障碍物发生刮擦，表面的亮面层一旦破损，内部的铝合金基材长期接触泥水、融雪剂等腐蚀介质，容易出现点蚀问题，影响轮辋的结构强度与外观完整性。在三维建模过程中，轮辋的曲面过渡全部采用G2连续处理，避免了曲面棱角处的应力集中问题，所有的安装孔位、轮缘尺寸都参照实际量产轮辋的参数进行1:1还原，可直接用于结构受力仿真、改装匹配验证以及相关的教学演示场景，建模时对轮辋的减重窝、螺栓孔倒角等细节都做了完整还原，能够准确反映真实产品的结构特征，方便设计人员在此基础上进行参数调整，

　　适配不同车型的偏距、孔距需求。轮辋的偏距设计预留了足够的调整空间，可通过调整辐条背面的安装面位置，适配不同ET值的安装需求，避免改装时出现轮辋蹭翼子板、蹭避震弹簧的问题，轮辋的气门嘴孔位置设置在两辐条之间的轮缘处，方便充气操作，同时也不会破坏辐条的整体结构强度。
