高压清洗机配套三柱塞轴向柱塞泵结构

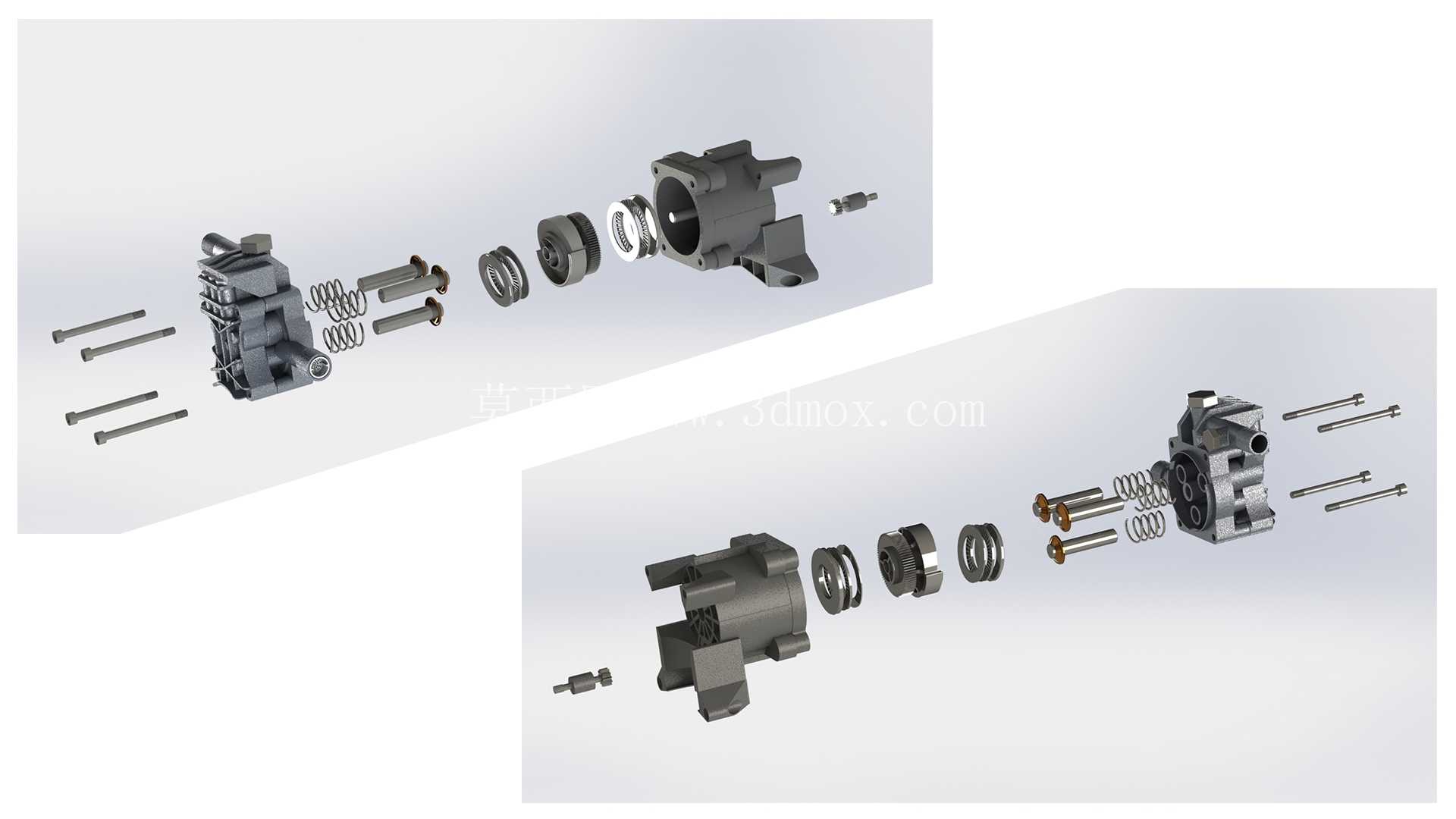

　　这款轴向柱塞泵的核心适配场景是民用及商用小型高压清洗设备，日常作业中直接与2kW级驱动电机同轴配对，额定输出压力可达100bar，足够覆盖家用车辆冲洗、庭院地面污渍清理、小型设备表面除垢这类常规高压水作业需求，也可作为小型喷淋系统、低压水增压回路的动力核心使用。从结构设计逻辑来看，这款泵采用三活塞径向均布的排布方式，相比单柱塞或双柱塞结构，三活塞交替做功的模式能大幅降低输出水压的脉动幅度，减少出水端的管路振动，不需要额外加装过大容积的稳压蓄能腔就能获得相对平稳的高压水输出，同时三个活塞分摊工作载荷，单个密封件的承压负荷更低，能有效延长易损件的更换周期。

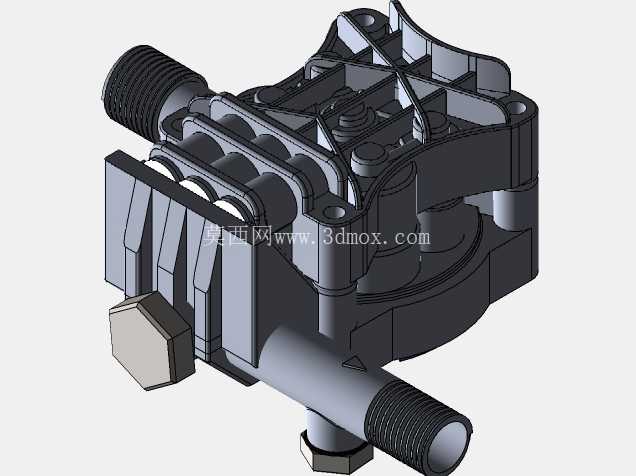

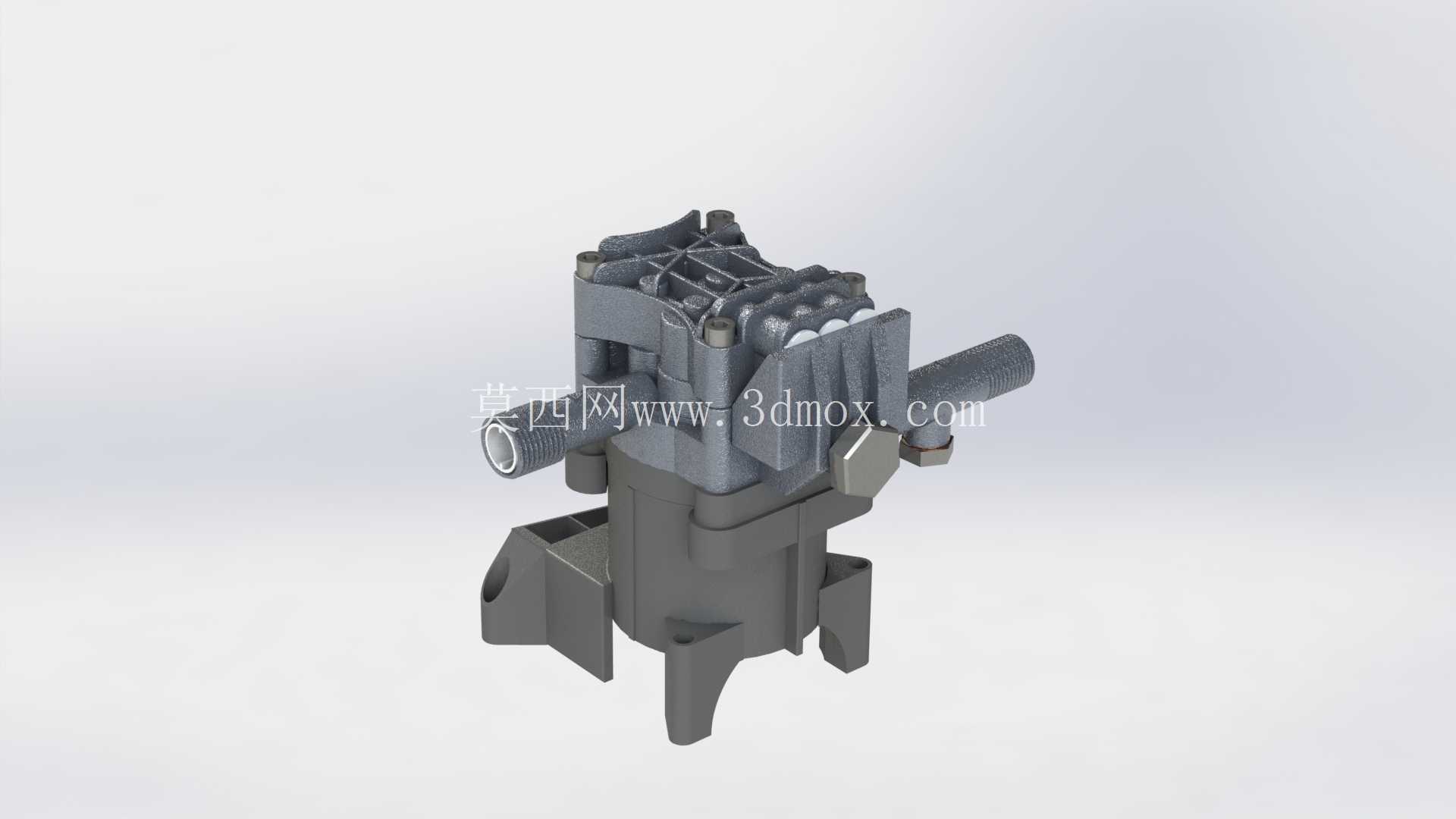

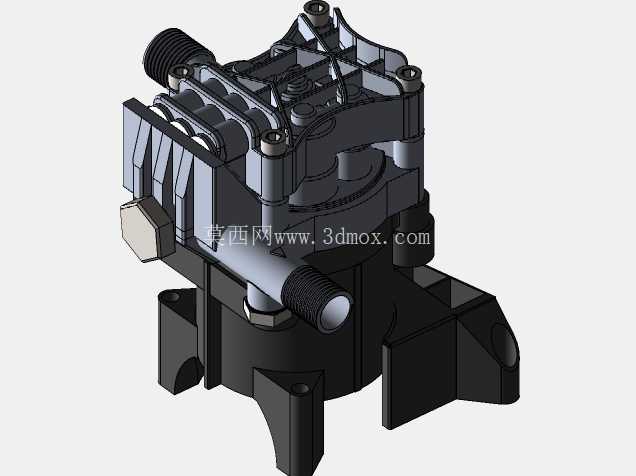

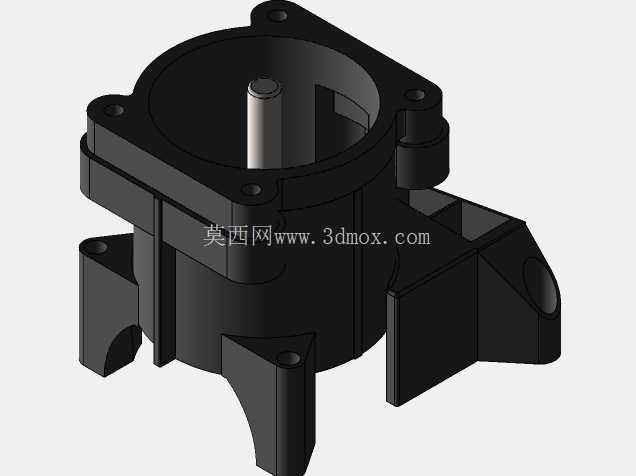

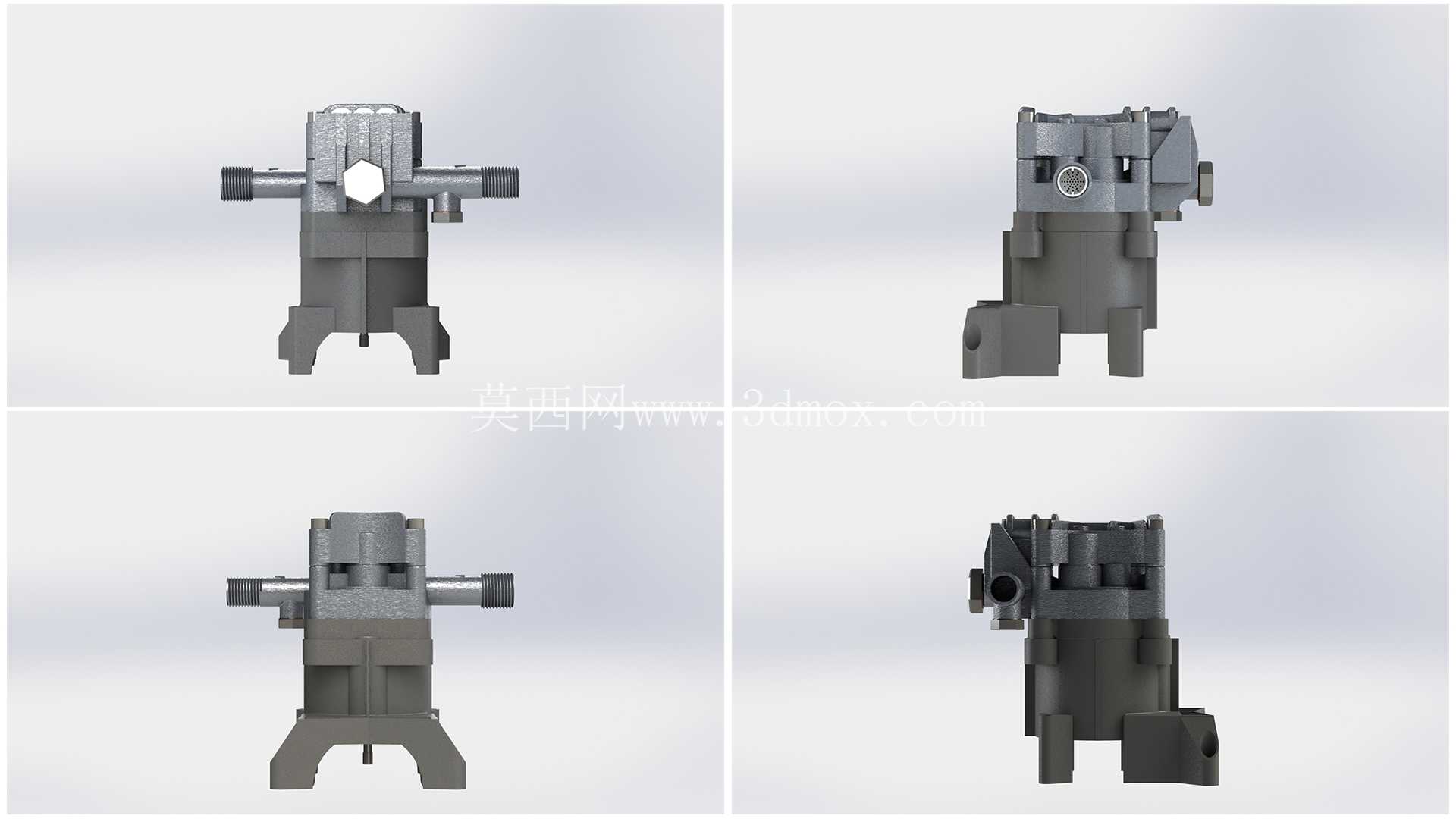

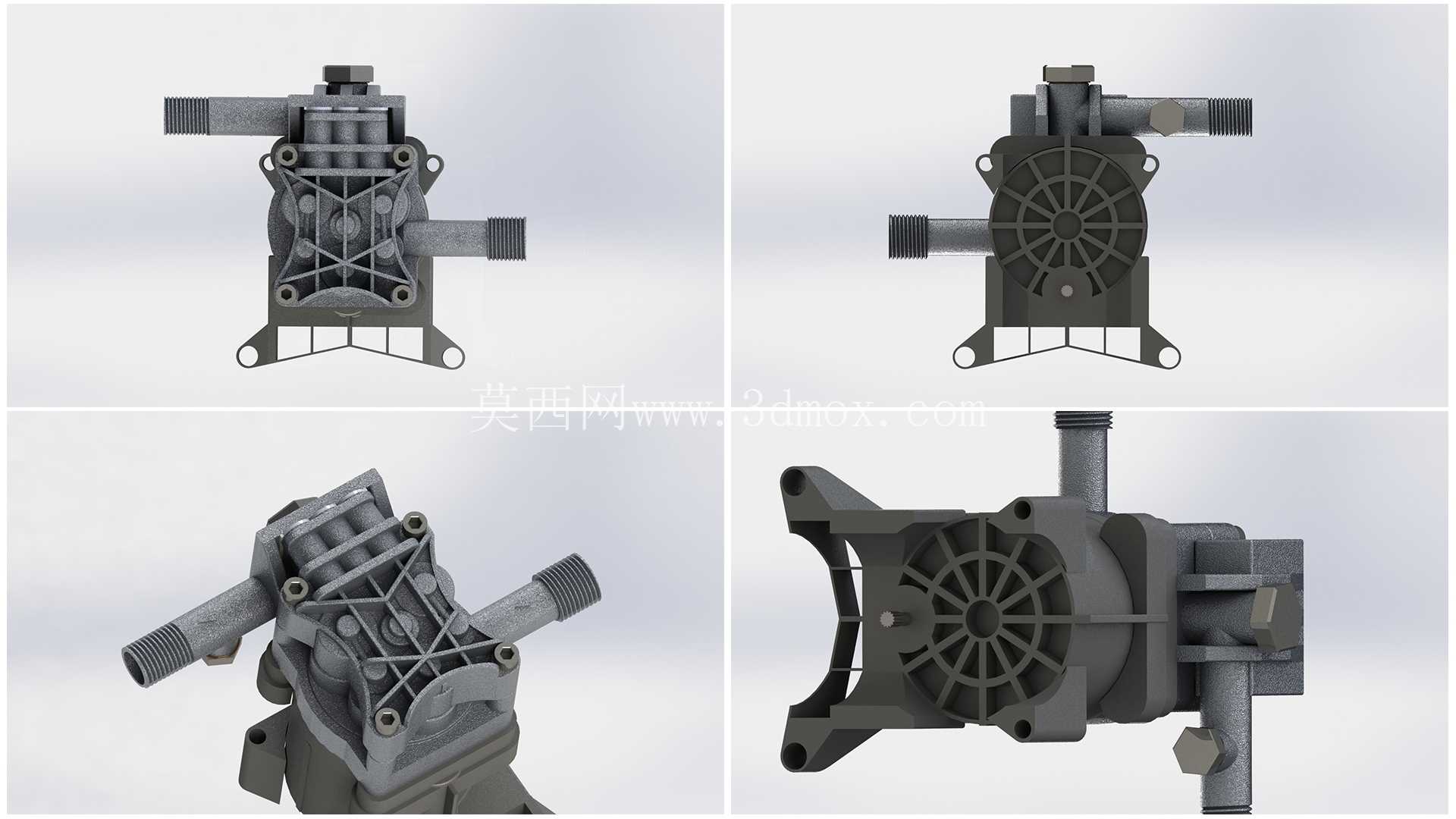

　　泵体外壳采用塑料与铝制材料复合设计，与流体接触的高压腔部分使用高强度铝合金压铸成型，保证承压能力的同时控制整体重量，外部非承压的安装支架、防护结构采用工程塑料注塑成型，进一步降低整机成本，也能避免户外使用时的锈蚀问题，这种材质搭配在小型高压清洗机这类民用级设备上是兼顾成本与可靠性的成熟方案。从安装边界来看，泵体的输入端预留了标准的电机连接法兰位，可直接匹配常规2kW四级异步电机的输出轴安装尺寸，不需要额外设计转接法兰，两个流体接口采用外螺纹快插兼容结构，进水端适配常规家用自来水管路的通径，出水端可直接对接标准高压水枪的快插接头，底部的四个安装脚预留了固定螺栓孔，孔位间距匹配市面上绝大多数同功率等级清洗机的机架安装位，替换安装时不需要重新打孔调整机架结构。

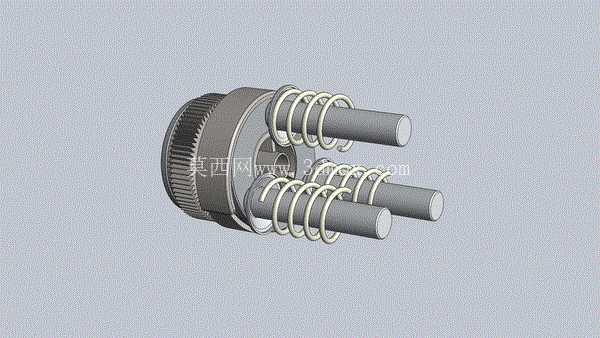

　　斜盘式的驱动结构设计，让泵的整体轴向尺寸更紧凑，相比曲轴式柱塞泵，同流量参数下斜盘结构的轴向长度能缩短30%左右，更适合小型清洗机这类对安装空间有严格限制的设备，斜盘与柱塞接触的位置预留了润滑脂存储腔，日常维护时只需要定期补充润滑脂即可，不需要复杂的机油润滑回路，降低了普通用户的维护门槛。设计过程中特意将三个活塞的往复运动质量做了对称配平，电机高速运转时的整体振动量控制在较低水平，不需要额外加装厚重的减震垫就能平稳运行，进出水流道采用平滑的圆弧过渡设计，减少流道内的水力损失，在额定转速下能获得更高的容积效率，降低电机的无用功率损耗。

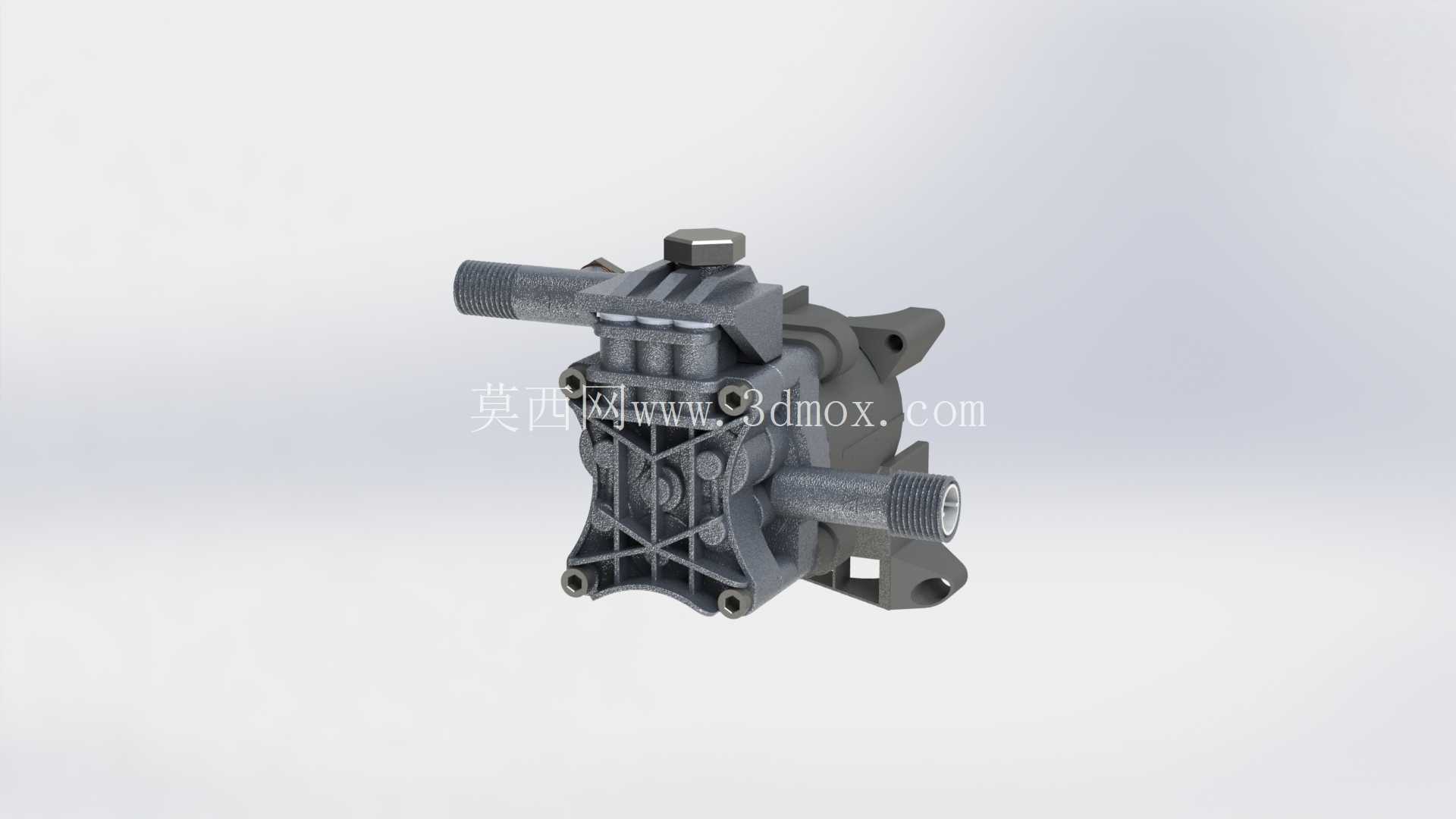

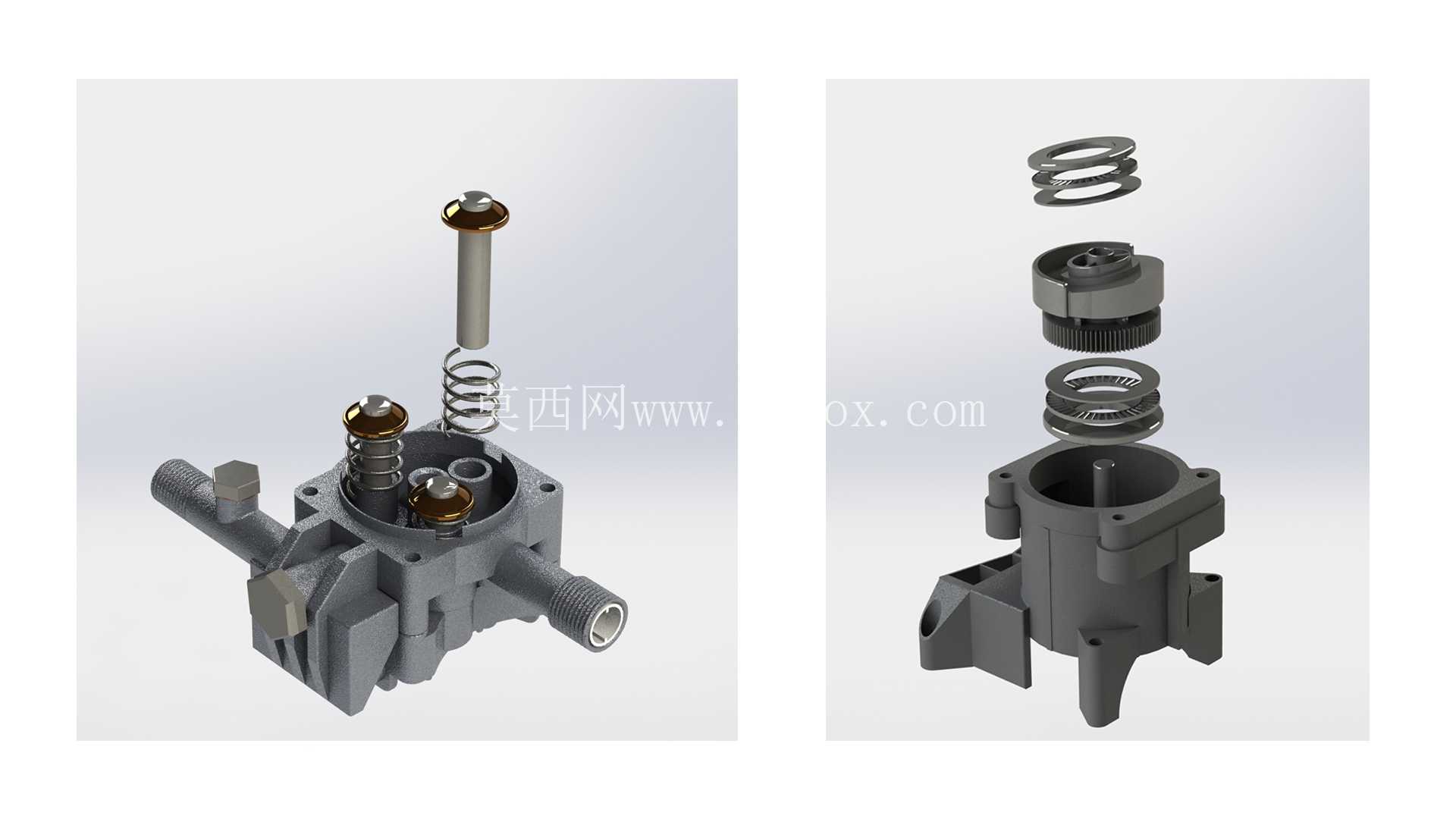

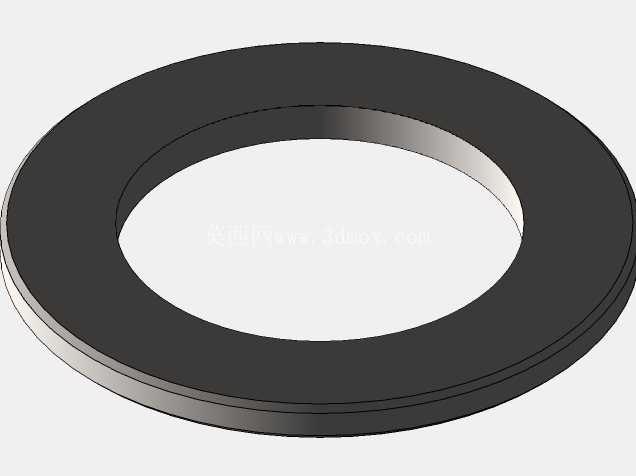

　　泵体的外部加强筋做了针对性布局，在高压腔对应的外壳位置设置了交叉分布的加强筋，既可以承受100bar工作压力下的壳体形变，也能在设备意外跌落时起到缓冲防护作用，避免高压腔受冲击开裂。密封结构采用组合式密封设计，每个柱塞位置都搭配了水封与防尘封两道密封，水封负责阻隔高压水泄漏，防尘封可以阻挡外界的泥沙、灰尘进入柱塞摩擦副，避免柱塞表面被杂质划伤导致密封失效，这种密封结构在日常非连续作业的使用场景下，能保证足够长的无故障使用时间。
