车载挡风玻璃清洗12V微型离心泵

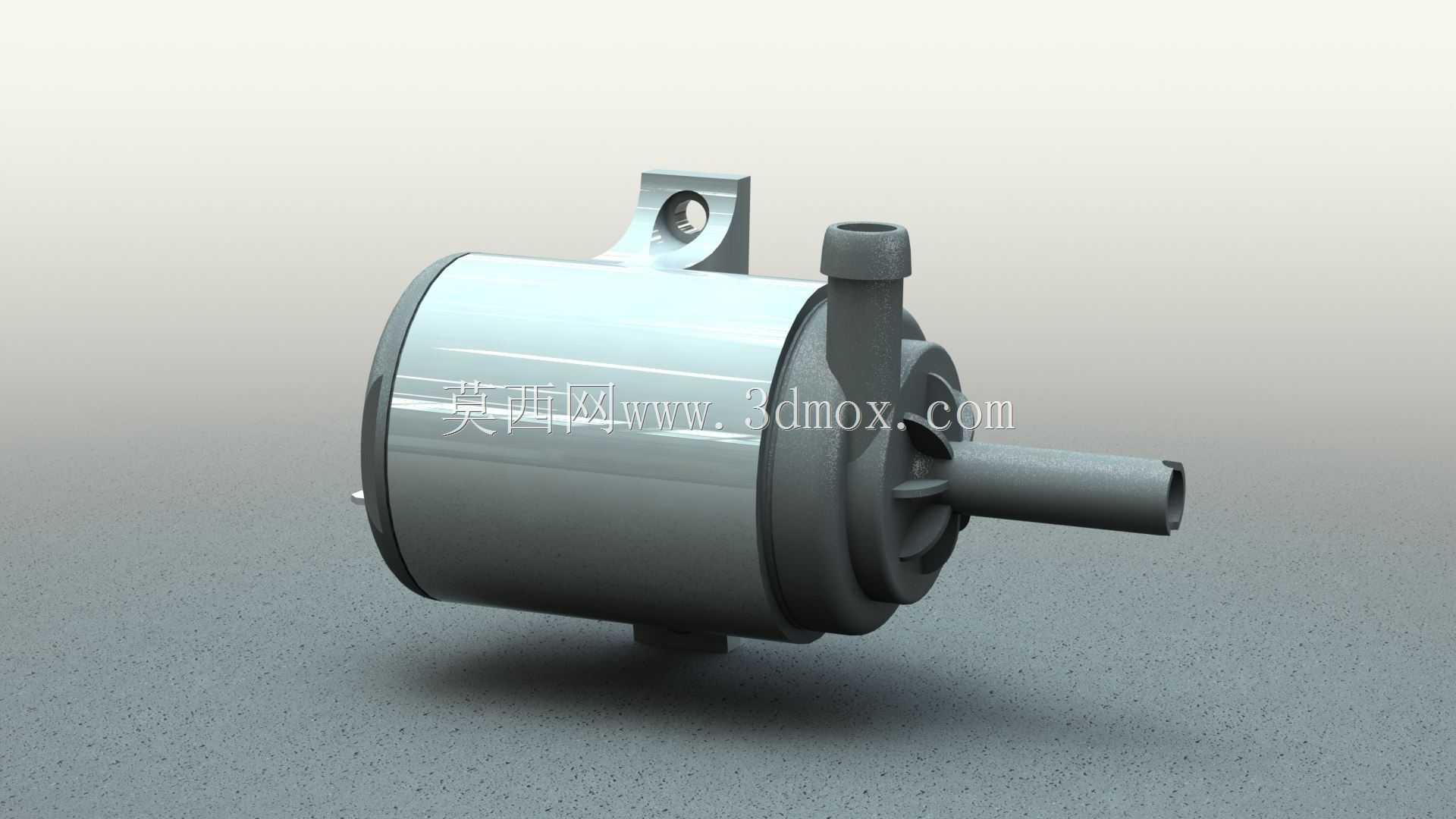

　　该三维结构围绕车载挡风玻璃清洗系统中的小型流体输送部件展开，核心对象是一台由12V直流电机驱动的微型离心式洗涤泵。模型把电机容纳段、叶轮腔、进出液接口和安装固定耳片整合在紧凑圆柱壳体内，适合布置在发动机舱、储液罐附近或其他空间受限的车载安装区域。实际装车时，这类泵通常从洗涤液储液罐吸入含水、清洗剂或低温防冻成分的液体，再通过管路将压力流体输送至喷嘴，在风挡表面形成定向射流，配合雨刮完成灰尘、泥膜、昆虫残留和道路盐渍的清除。

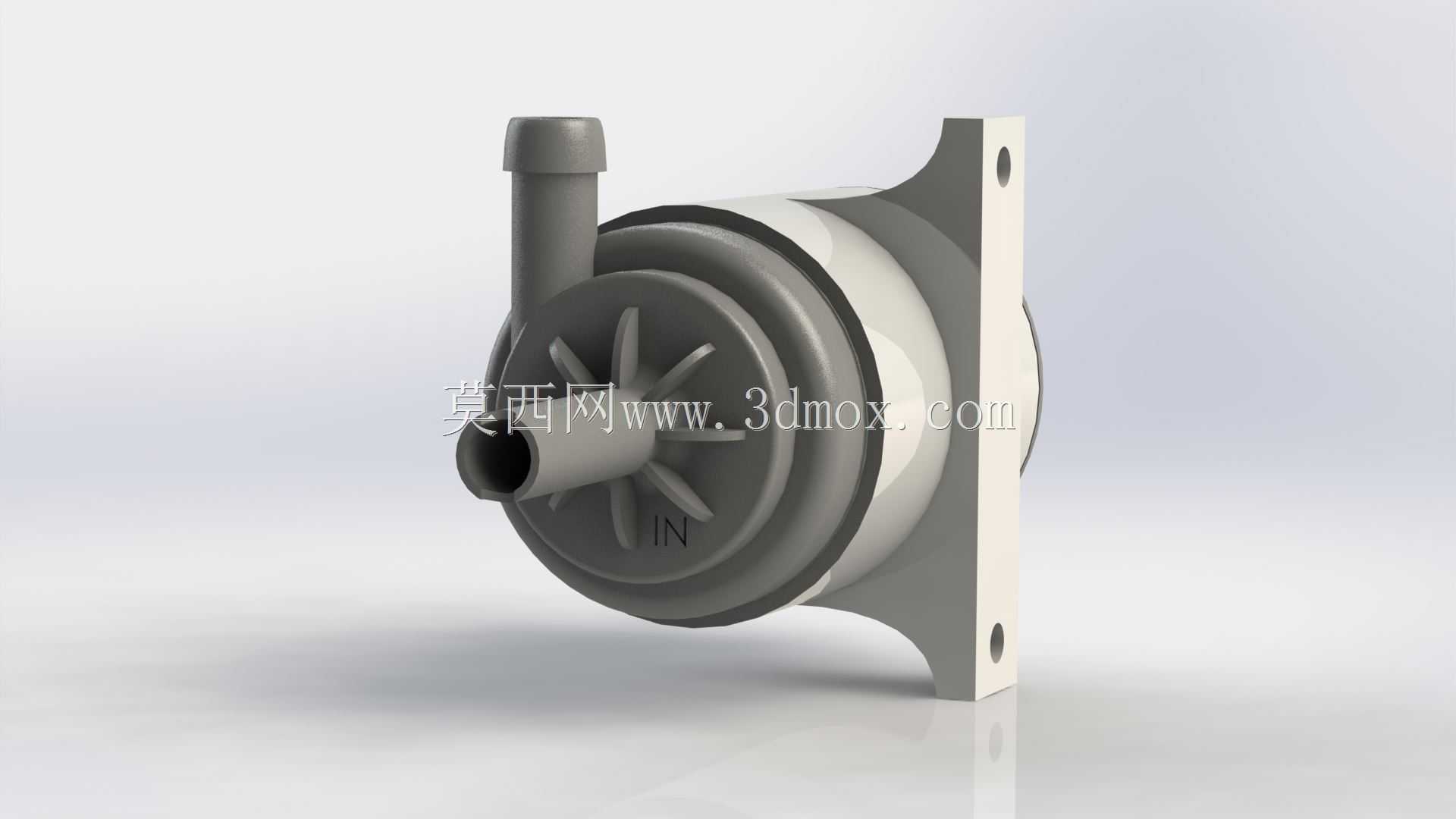

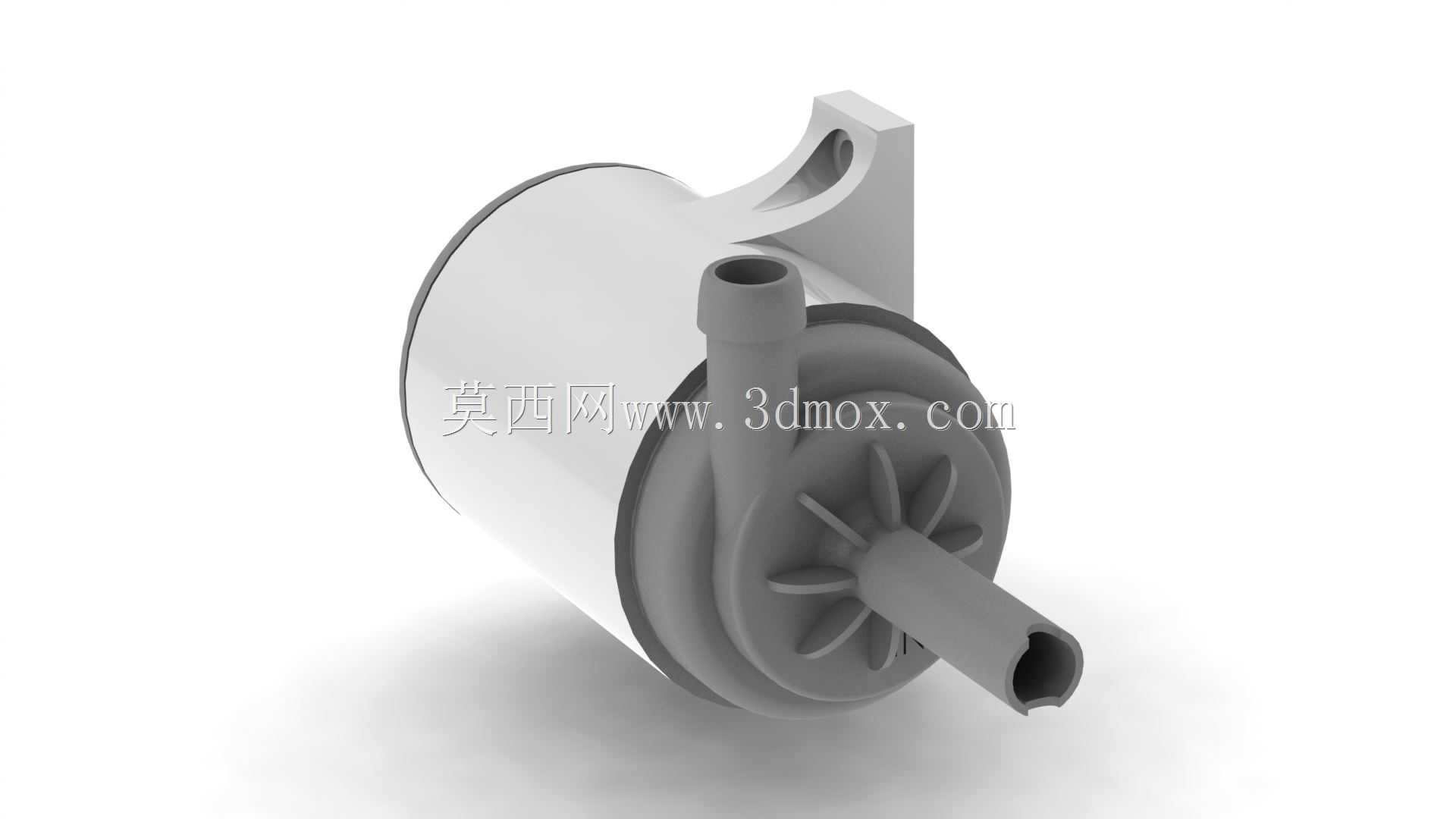

　　从结构思路看，圆柱主体承担电机与泵腔的封装功能，外壳直径决定了整机在支架、卡箍或储液罐侧壁上的占用宽度。轴向伸出的管接头用于输出压力液体，侧上方较短的接口可对应吸入或排气相关路径，接口外径需要与橡胶软管内径、卡箍夹持范围保持一致，否则装配阶段容易出现折弯、渗漏或脱落。端部轴向外伸结构与叶轮腔相连，叶轮在腔体内旋转后利用离心作用提升液体压力，腔体形面、入口位置和出口方向直接影响充液、排气与气蚀风险。对于短时工作制的洗涤泵，设计重点并非长时间连续运行，而是在数秒内建立足够喷射压力，并在频繁启停、低温高黏度液体和少量气泡混入条件下保持稳定动作。

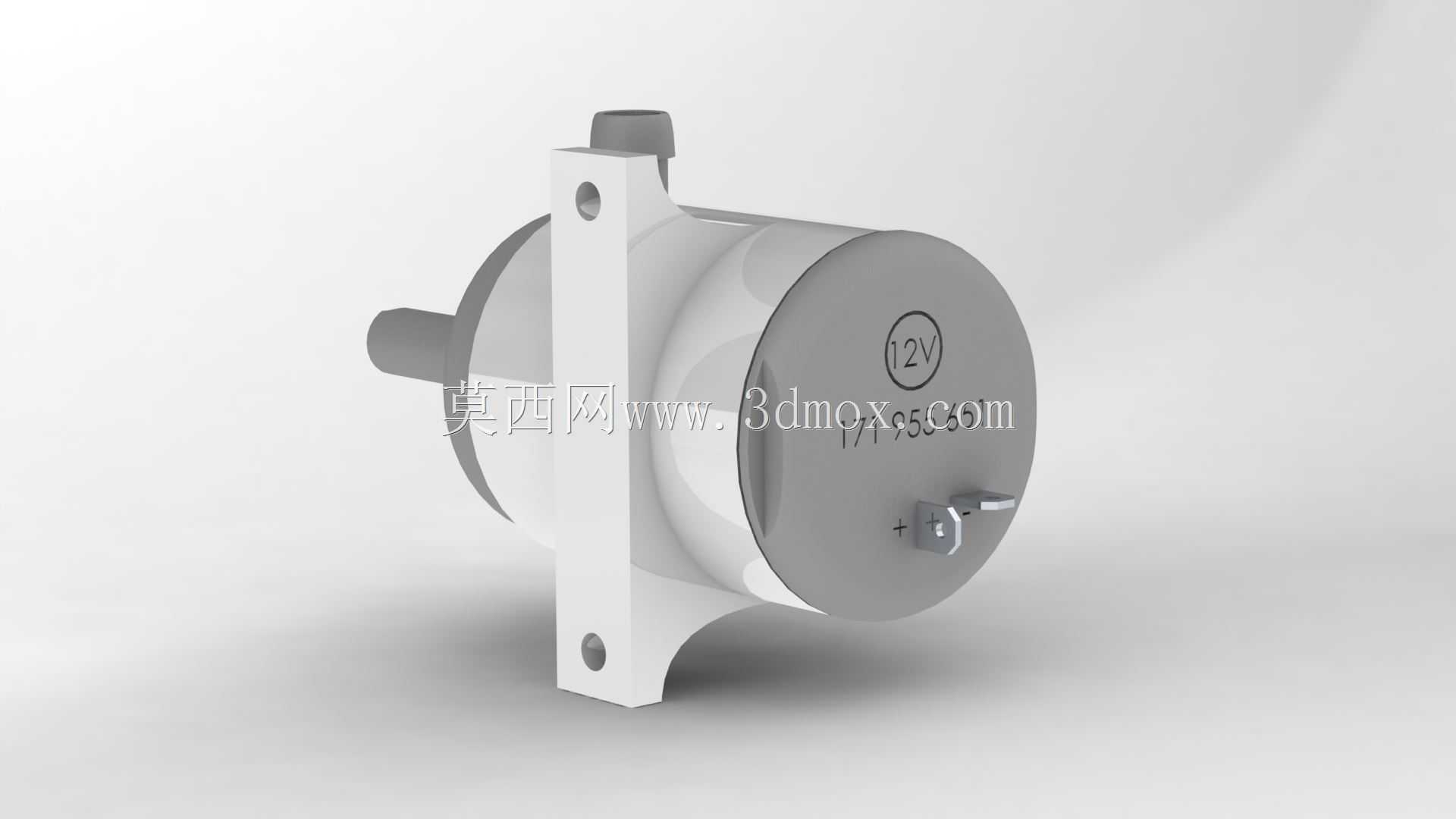

　　安装边界方面，顶部带孔耳片提供螺钉固定点，孔位中心到筒体轴线的距离、耳片厚度和贴合面角度都需要在整车数模中校核。若安装面与储液罐或车身钣金存在偏差，耳片会承受附加弯矩，长期振动后可能出现裂纹或异响。筒体下方的小支撑脚可辅助限制姿态，但不能替代主固定点；在数模布局时应同时保留软管弯曲半径、手部装配空间和维修拔插空间。泵体周围不宜紧贴高温部件或锋利钣金边缘，软管走向应避免最低点积液、锐角折弯和与线束干涉。

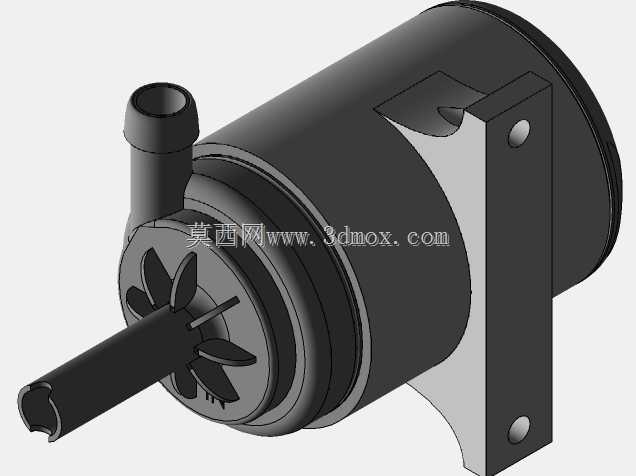

　　建模时可将整机拆分为电机外壳、泵壳、端盖、叶轮、轴封区域、管接头和固定耳等特征。外观面以回转体为主，但真正影响装配的是接口方位、耳片孔位、壳体台阶和支撑脚高度。叶轮腔内部虽然在渲染图中不完全可见，却应保留合理的径向间隙与流道转折，使入口液体能够顺畅进入叶轮外缘并从出口压出。入口若靠近储液罐底部，还要考虑最低液位高度，防止吸入空气；出口则需与喷嘴阻力匹配，压力过高会导致喷射过散或软管脱开，压力过低则无法覆盖风挡目标区域。

　　在工程应用中，该类泵不只服务于乘用车前风挡，也可衍生到后窗清洗、前照灯清洗、小型工程机械驾驶室玻璃清洗以及试验台短时喷淋装置。不同场景对流量、扬程、噪声和耐候性要求不同，但结构布置逻辑相近：靠近储液罐缩短吸入路径，固定点承受振动，软管接口保证密封，电气连接区域远离液体飞溅。三维设计阶段应把泵体作为管路、线束、储液罐和车身支架之间的关联零件处理，而不是孤立外观件。通过对圆柱壳体包络、接头朝向、耳片安装孔和底部支撑的同步校核，可以在样机制作前发现干涉、装配方向错误和维护空间不足等问题，使小型清洗泵在紧凑车载环境中具备更可靠的安装与使用表现。
