带刹车万向蓝色弹性轮脚轮结构设计

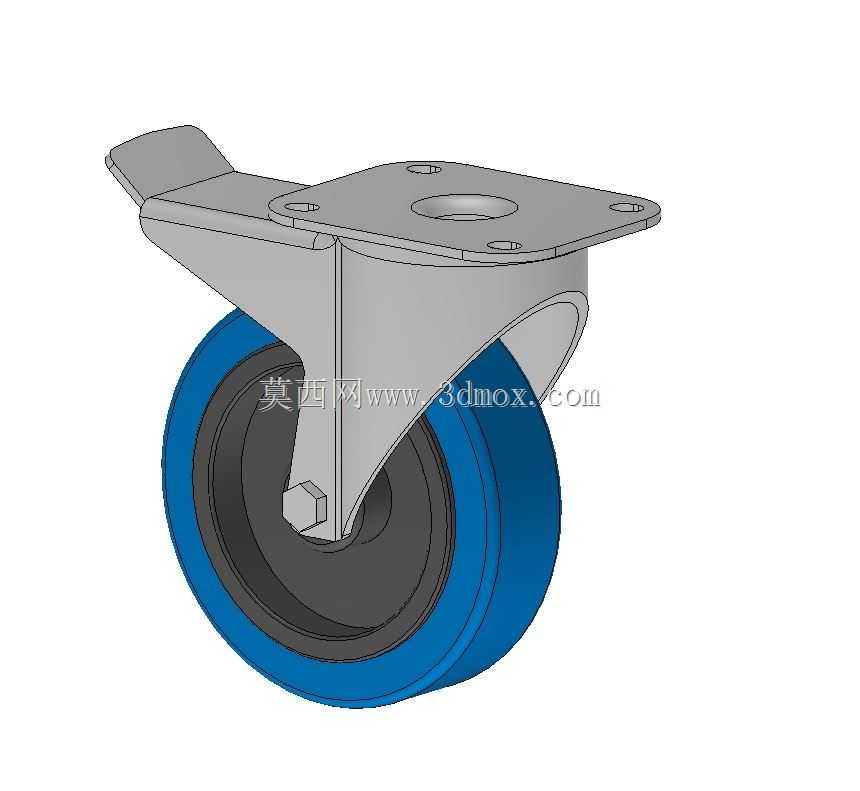

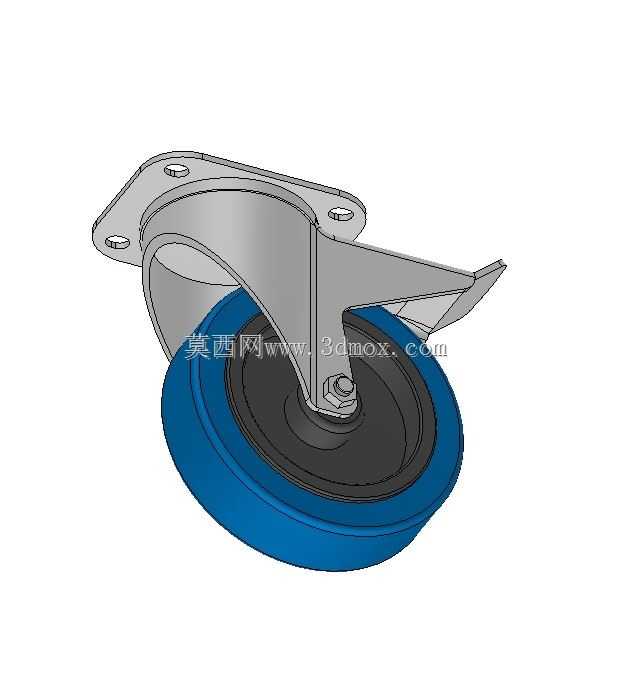

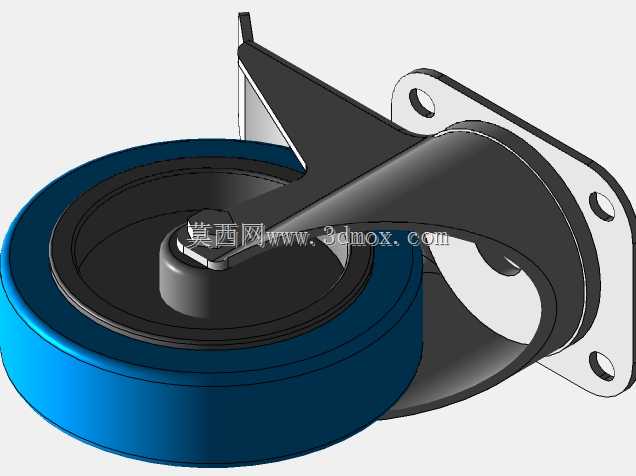

　　日常做设备移动结构选型时，带刹车的万向脚轮是出现频率极高的部件，这次完成的这款360度回转带刹车脚轮，核心适配场景覆盖了中小型移动设备、便携工装架、户外帐篷支撑底座、轻型周转推车等需要频繁移位同时需要临时固定的使用场景，区别于普通定向轮，这款脚轮的回转支架可以绕安装法兰中心做全周转动，转向时不需要额外抬升设备，推行过程中可以随外力方向自动调整行进角度，在狭窄空间内移位时的灵活性远高于定向轮组搭配。

　　从功能特性来看，这款脚轮集成了行走、转向、锁定三个核心功能，轮体采用蓝色弹性聚氨酯材质，接触地面的轮面做了微弧处理，滚动时的接触压应力分布更均匀，在环氧地坪、水泥地面、硬质铺装户外地面上滚动时，不会像硬质尼龙轮那样产生明显的压痕，同时滚动阻力更低，推行时的噪音控制表现更好，轮芯采用硬质承重结构，和轮面之间通过过盈配合结合，长期承重滚动时不会出现轮面和轮芯滑脱的问题。顶部的安装法兰采用四孔安装布局，安装孔位做了沉台设计，使用螺栓固定时螺栓头不会突出法兰平面，保证安装面和设备底座完全贴合，不会出现安装间隙导致的受力偏载问题。

　　刹车结构采用了踏板式触发设计，刹车踏板延伸出支架侧面，用脚踩踏即可触发锁定，锁定状态下同时限制两个自由度：一是限制轮体自身的转动，刹车块压紧轮芯侧面的摩擦面，保证锁定后轮体无法滚动；二是限制回转支架的转动，刹车结构同步卡入回转支架的定位齿槽，避免锁定状态下脚轮自行转向导致设备移位，解锁时只需要向上挑动踏板即可恢复行走和转向功能，操作不需要弯腰用手接触，在设备移位、固定的操作流程中效率更高。

　　设计过程中首先确定了核心的安装边界尺寸，顶部安装法兰的轮廓尺寸适配常规中小型设备的底部安装空间，法兰中心的定位凸台可以和设备底座的定位孔配合，安装时不需要反复调整对中，降低装配难度。回转支架的回转中心和轮体的中心做了偏置设计，这个偏距是保证万向轮能够自动回正、转向顺滑的核心参数，偏距过小会导致转向卡滞，推行时容易出现方向抖动；偏距过大会导致回转支架受力弯矩过大，长期承重容易出现支架变形，设计时结合轮径大小、额定承重参数反复调整偏距数值，保证在额定承重下转向力矩控制在合理范围，单人推行设备时不会出现转向沉重的问题。轮体的宽度结合承重需求做了匹配，过窄的轮面会导致地面压应力过大，容易损伤地面同时滚动阻力上升，过宽的轮面则会增加转向时的摩擦阻力，导致转向费力。

　　支架部分采用钣金冲压成型结构，回转部位的铆接轴做了硬化处理，长期反复转动不会出现轴孔磨损导致的回转间隙过大问题，轮体的安装轴采用带防松螺母的螺栓结构，装配时可以控制预紧力，既保证轮体转动顺滑，又不会出现轴向窜动。整个结构没有采用复杂的异形零件，所有冲压件、机加工件都适合批量生产，后期维护时如果轮面出现磨损，只需要拆下轮轴螺栓即可更换轮体，不需要整体更换整个脚轮，降低全生命周期的使用成本。

　　实际选型使用时需要注意，这类脚轮通常是四个一组搭配使用，安装时要保证四个脚轮的安装面在同一平面，避免出现单个脚轮悬空导致其余脚轮承重过载的问题；如果是在有坡度的场景使用，刹车锁定后建议额外增加防滑挡块，避免极端情况下刹车摩擦力不足导致设备滑移。在做三维建模时，所有配合面都保留了合理的装配间隙，回转部位、轮体转动部位的间隙控制在合理范围，既不会因为间隙过小导致装配干涉，也不会因为间隙过大出现晃动异响，模型的装配关系完全和实际生产的装配逻辑一致，可以直接用于设备的整体装配干涉检查、运动仿真，也可以作为脚轮选型时的结构参考，帮助设计人员快速确认安装空间、连接尺寸是否匹配自身的设备结构。
