内孔精加工用珩磨工具结构设计

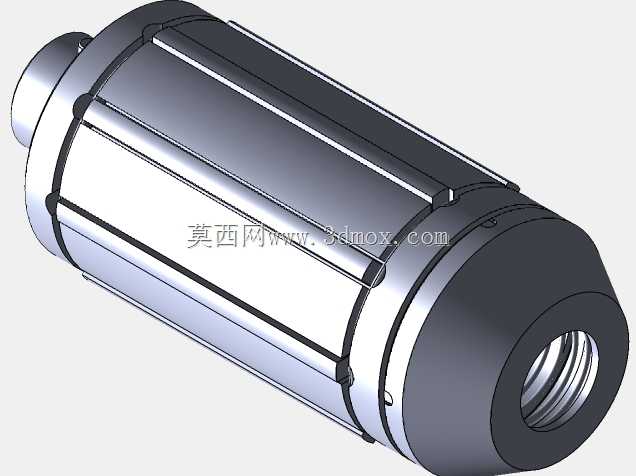

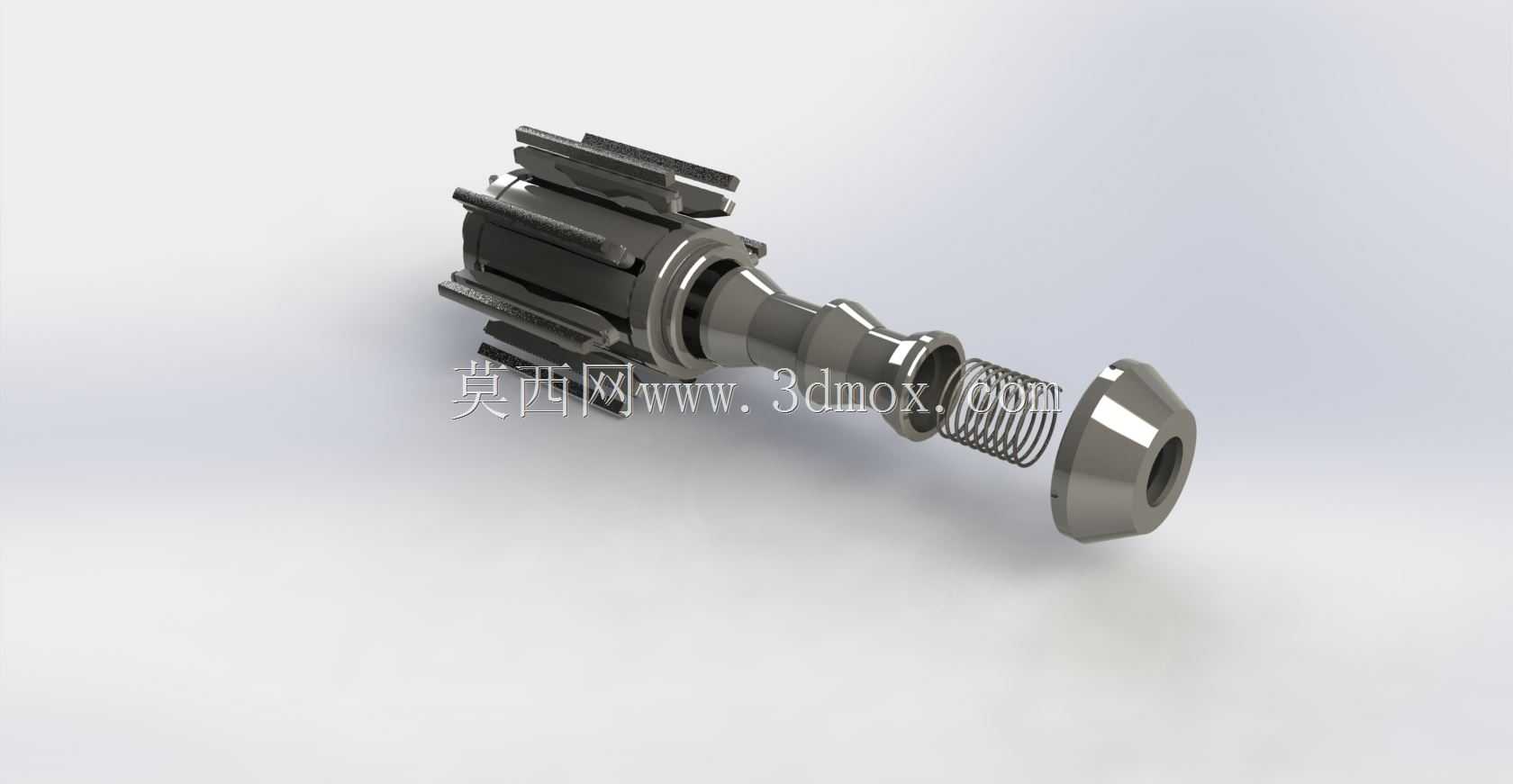

　　在液压阀块、发动机缸体、精密轴承套圈这类对孔壁粗糙度、圆柱度有微米级要求的零件加工场景里，珩磨工序是终加工环节里绕不开的核心工序，而珩磨头作为直接执行磨削动作的终端部件，其结构合理性直接决定了内孔加工的最终精度。这套珩磨头采用分体式模块化结构设计，主体由连接柄部、胀缩锥芯、多组磨条座、复位弹簧以及导向端帽几部分组成，没有采用一体式焊接结构，核心考量是实际加工中磨条属于高损耗件，分体结构可以单独更换磨损的磨条组件，不需要整体报废整个工具，能大幅降低批量加工中的耗材成本。从安装边界来看，连接柄部采用标准莫氏锥度设计，可直接适配市面绝大多数卧式珩磨机、立式珩床以及加工中心配套的珩磨辅具主轴，不需要额外制作过渡连接套，

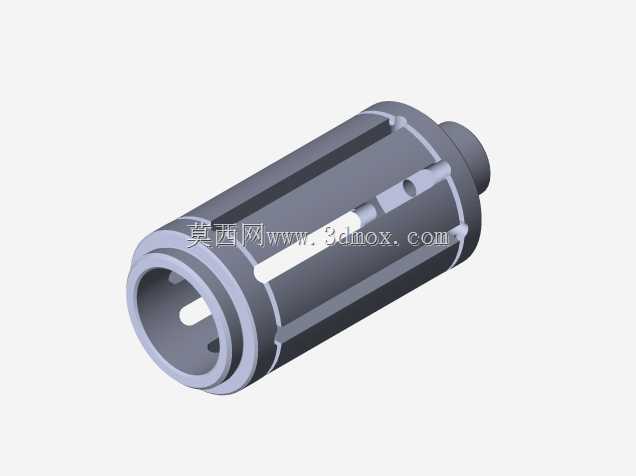

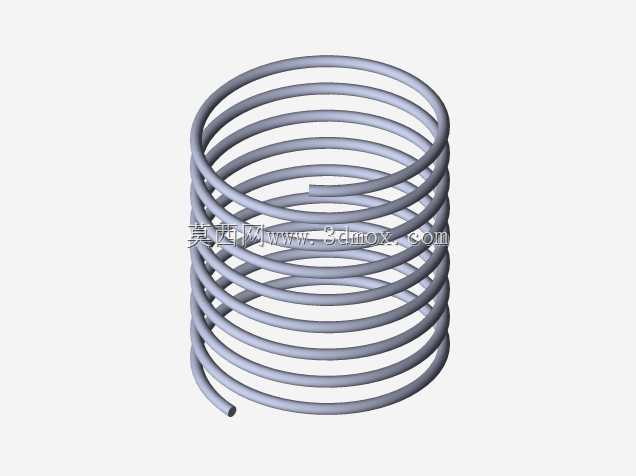

　　柄部尾端设计有拉紧螺纹孔，安装时可通过主轴拉杆实现轴向锁紧，避免高速往复珩磨过程中工具出现窜动。磨条座沿周向均匀分布，单组磨条座与锥芯之间采用斜面配合，当高压油液或者机械推杆推动锥芯轴向进给时，斜面会将轴向推力转化为磨条的径向胀开力，让磨条以均匀的压力贴合在内孔壁面，这种周向均布的结构能保证磨削过程中各个方向的切削力一致，避免出现孔壁失圆、锥度超差的问题。复位弹簧布置在锥芯前端与导向端帽之间，当珩磨行程结束、胀紧力卸除后，弹簧会自动推动锥芯回位，带动磨条座径向收缩，让磨条与孔壁之间留出足够的间隙，方便工具快速从加工完成的孔内退出，不会划伤已经加工到位的孔壁表面。导向端帽采用硬质合金导向边设计，在珩磨头进入工件内孔的初始阶段，

　　导向边会先与预制孔的孔壁贴合，起到自动找正的作用，避免磨条刚接触孔口时出现偏磨、崩碎磨粒的问题，同时在整个珩磨往复行程中，导向端帽与磨条段形成双点支撑结构，能有效抑制长孔加工中工具的挠曲变形，保证深孔加工的直线度。在实际加工场景中，这套珩磨头可适配不同粒度的金刚石油石、碳化硅油石，针对不同材质的工件——比如铸铁缸体、钢制轴承套、铜合金阀套——只需要更换对应磨料的磨条即可，不需要更换整个珩磨头主体。磨条的胀缩行程设计预留了足够的调整余量，可覆盖一定范围内的孔径加工需求，不需要针对每一个相近尺寸的孔径单独定制珩磨头，能减少车间工具库存的品类数量。结构设计上所有运动配合面都做了表面淬硬处理，锥芯与磨条座的配合面粗糙度控制在Ra0.8以下，

　　减少长期往复胀缩动作带来的配合面磨损，避免因配合间隙过大导致磨条胀紧力不均、加工精度下降的问题。油路通道沿主体轴向开设，加工过程中珩磨液可通过内部通道直接输送到磨削区域，及时带走磨削产生的金属碎屑和磨削热，避免磨屑嵌在磨条孔隙里造成孔壁划伤，同时也能降低磨条的工作温度，减少磨条的非正常损耗。不同于定尺寸铰刀只能加工固定公差的孔，这种胀缩式结构的珩磨头可以通过控制锥芯的进给量微调磨条的外伸尺寸，能在一定范围内补偿磨条磨损带来的尺寸损失，延长单组磨条的使用寿命，在批量加工中可以配合机床的在线测量系统，实现孔径尺寸的自动补偿，稳定控制加工尺寸在公差带中间位置，减少尺寸散差。
