笔式气动打磨磨削工具结构设计

　　这款笔式结构的气动磨削工具，主要面向精密加工场景下的小区域修磨、去毛刺、型面抛光作业，在模具修配、精密零件飞边去除、3D打印件后处理、电子元器件引脚修整等场景中应用广泛，相比大型角磨机、直磨机，它的操作握持直径更细，前端作业头伸出长度可控，能深入狭窄型腔、沟槽、小孔周边完成加工，不会因为本体体积过大干涉周边已加工面。

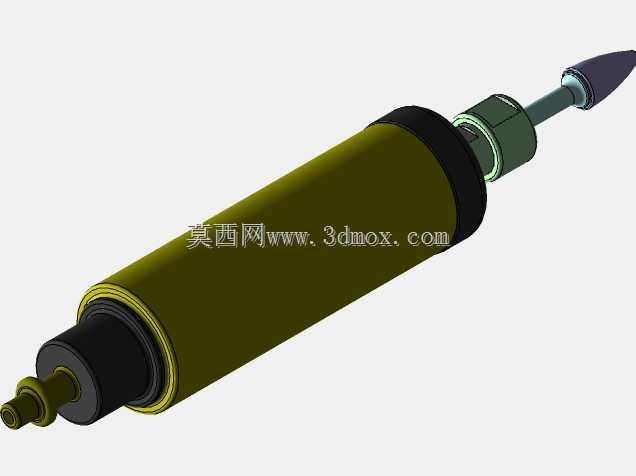

　　从结构设计逻辑来看，整体采用同轴直筒布局，主体筒身作为压缩空气的通流腔同时承担握持功能，筒身外径控制在适合单手握持的尺寸范围，表面做防滑滚花结构处理，长时间握持作业不易打滑，筒身两端分别设计进气接口与作业头安装座，尾部的快插式进气接口兼容常规气动管路的快插接头，安装时直接插入对应规格的气管即可完成气路连接，不需要额外做螺纹密封缠绕，能减少现场安装的准备时间。前端的作业头夹座采用弹性夹头结构，能适配不同柄径的磨头、磨针、抛光头，更换作业头时只需要旋动夹头锁紧套就能完成装拆，锁紧后夹头的同轴度控制在较高精度范围，高速旋转时不会出现过大的径向跳动，避免加工表面出现振纹。

　　在气路通断控制上，设计了按压式启停开关，开关位置布置在握持时拇指自然触碰的区域，作业时只需要轻按就能启动气路驱动内部叶轮旋转，松开即可断气停止，不需要额外拨动拨杆或者旋转旋钮，在连续小范围修磨作业时操作效率更高，同时开关的行程做了阻尼优化，不会因为轻微触碰就误启动，也不会因为按压力度过大导致手部疲劳。内部的气动叶轮组件做了动平衡校准，额定工作气压下的转速区间适配精密磨削的需求，不会因为转速过高导致磨头过快损耗，也不会因为转速不足出现磨削卡顿的问题。

　　安装边界方面，整体轴向总长控制在适合手持操作的范围，前端作业头的伸出段长度做了优化，在深入深度15mm以内的窄槽、型腔作业时，筒身前端不会和工件表面发生磕碰，尾部的进气接口突出长度较短，连接气管后不会因为管路弯折影响操作角度，作业时可以根据加工位置调整握持角度，支持斜向、垂直、水平等多种姿态操作，不会因为结构干涉导致无法贴合加工面。筒身中部的防滑环采用耐磨橡胶材质，既可以增加握持摩擦力，也能隔绝气动作业时产生的轻微振动，减少长时间作业的手部振感传递，提升操作稳定性。

　　在实际使用场景中，这类工具常配合不同粒度的砂轮磨头、金刚石磨针、羊毛抛光头使用，针对不同加工需求切换作业头即可完成从粗磨去余量到精抛提粗糙度的全流程加工，比如在注塑模具的型腔飞边去除作业中，它可以精准打磨分型面位置的残留飞边，不会损伤已经抛光到位的型腔表面；在小型金属零件的机加工后处理中，它可以处理交叉孔位置的毛刺、棱边的倒角，不会因为工具过大导致棱边倒角尺寸超差；在3D打印的金属或树脂零件后处理中，它可以打磨支撑去除后的残留痕迹，修整打印层纹带来的表面凹凸，针对复杂曲面的细节位置做精细化修整。

　　设计过程中对各部件的同轴度做了重点管控，筒身、叶轮轴、夹头座三者的同轴度公差控制在较小范围，避免高速旋转时出现偏心振动，既可以提升加工表面质量，也能延长内部轴承的使用寿命，减少日常维护的频次。各连接位置的密封结构采用耐油橡胶密封圈，在常规车间压缩空气带少量油雾的工况下也能保持密封性能，不会出现漏气导致的转速不足问题。前端夹头座位置设计了防尘结构，磨削产生的细小粉尘不会轻易进入内部轴承腔，避免粉尘卡滞导致的旋转不畅问题，提升工具在多粉尘加工场景下的使用寿命。
