卡贝索特角高速磨削主轴结构设计

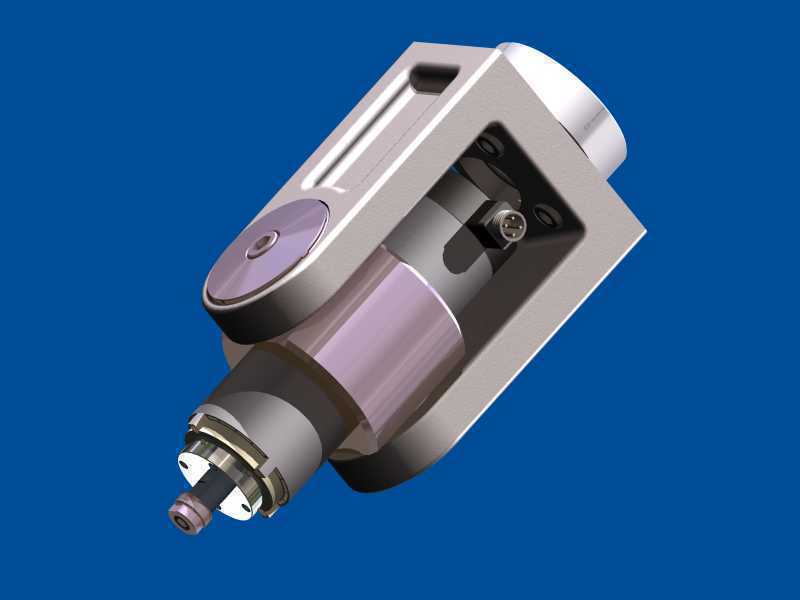

　　在精密磨削加工场景中，这类主轴单元常作为平面磨床、内圆磨床或是专用磨削工装的核心执行部件，承担着带动砂轮完成高速旋转切削的核心作用，其结构稳定性直接决定加工面的粗糙度、形位公差精度，在轴承套圈精加工、模具型腔精密修磨、液压阀体内孔研磨这类对加工余量控制要求极高的工序中，这类主轴的性能表现会直接影响整批工件的加工合格率。从结构设计逻辑来看，该主轴采用了集成式的壳体布局，将轴承支承结构、传动连接段、砂轮安装端、冷却腔体整合在同一金属壳体内，避免了分体式装配带来的同轴度累积误差，壳体侧面预留的透明观察窗结构，可直接观察内部润滑脂的状态或是冷却介质的液位，日常运维时无需拆解壳体即可快速判断设备运行状态，减少设备停机维护的时间成本。

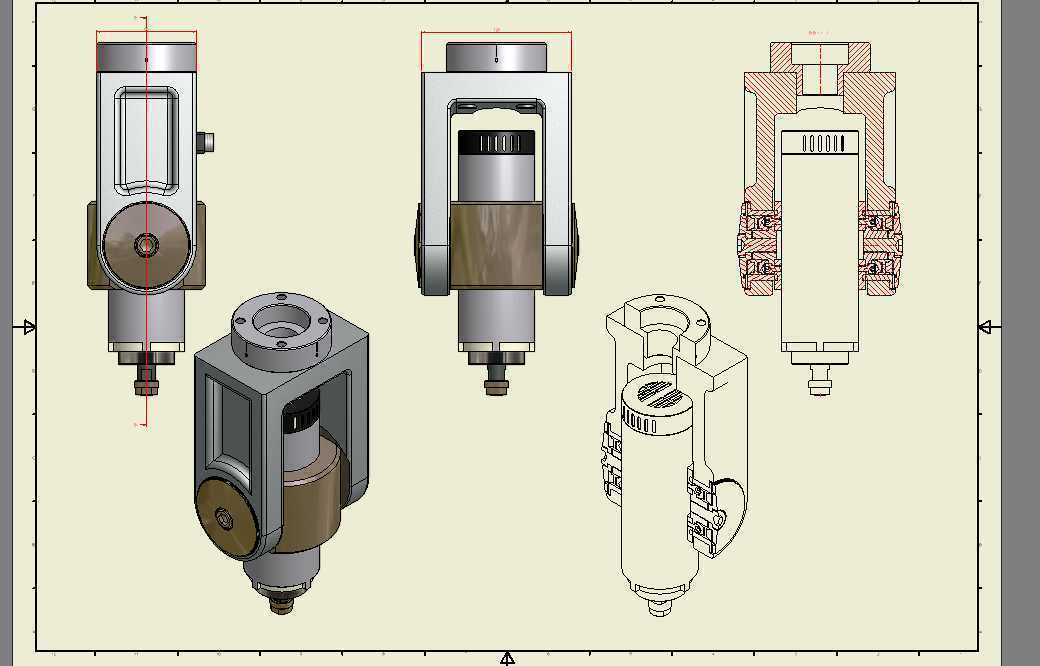

　　主轴的支承段采用了成对配置的角接触轴承布局，靠近砂轮安装端的前支承选用了刚性更强的大接触角轴承，抵消磨削过程中产生的径向切削力与轴向进给力，后支承则预留了一定的热伸长补偿间隙，避免主轴在8000转/分的高速运行状态下，因转子发热伸长导致轴承预紧力过载，出现抱轴或是轴承过早磨损的问题。从安装边界来看，该主轴的壳体法兰采用了标准的圆形止口定位结构，法兰端面上的安装孔呈圆周均布，可直接适配多数磨床的主轴安装座，无需额外设计过渡连接法兰，主轴下端的砂轮接杆采用了标准的锥面定位加端面锁紧结构，可快速更换不同规格的砂轮接杆，适配不同直径、不同粒度的磨削砂轮，满足粗磨、精磨、抛光等不同工序的加工需求。主轴上部的传动连接段预留了标准的联轴器安装位，

　　既可以通过联轴器连接伺服电机实现独立驱动，也可以通过皮带轮连接机床主传动系统，适配不同设备的动力布局需求。壳体上集成的油路与气路通道，可直接对接设备的冷却与润滑系统，实现运行过程中的持续循环冷却，将高速旋转产生的热量及时带出，避免主轴壳体出现热变形，影响加工精度。从外形结构来看，该主轴的整体轮廓采用了方正与圆柱结合的造型，上部的方形壳体段可在安装时起到周向防转的作用，避免主轴在大切削力工况下出现跟转松动，下部的圆柱段则预留了足够的砂轮退让空间，在加工深孔或是型腔内壁时，不会出现壳体与工件干涉的问题。设计过程中针对高速运行的动平衡要求，主轴的转子组件在装配前都做了动平衡校正，剩余不平衡量控制在G0.8级以内，

　　确保8000转/分运行时的振动幅值控制在微米级，避免磨削过程中出现振纹，影响工件表面加工质量。在实际选型适配时，需要注意主轴的安装孔位距工作台面的最小距离，确保砂轮下行到最低加工位置时，壳体下端不会与工作台夹具发生碰撞，同时要匹配对应的冷却系统流量，确保高速运行时轴承部位的温度始终控制在70摄氏度以内，延长轴承的使用寿命。这类主轴结构也可经过小幅改装后，用于精密钻孔、小孔珩磨等其他需要高速旋转的加工工序，只需更换前端的刀具装夹结构即可，具备较强的场景适配性。
