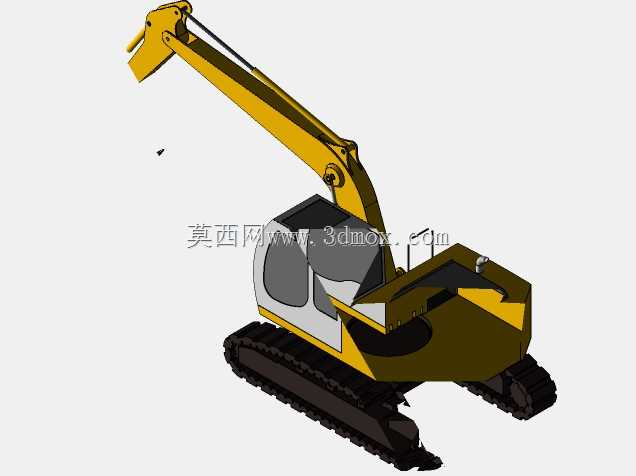

小型履带式液压挖掘设备三维结构模型

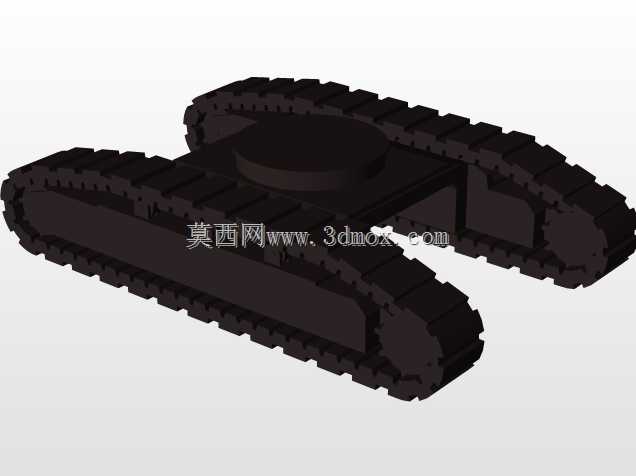

　　这款小型履带挖掘设备的三维结构，完全围绕狭小空间作业场景做的适配设计，日常在市政管线抢修、小区绿化改造、农村宅基地基建、室内拆除作业这类大型挖机无法进入的工况里，是替代人工作业的核心设备。先从行走部分说起，履带总成的接地长度做了针对性优化，接地比压控制在适合松软泥地、临时铺装路面的区间，不会在作业时压坏小区透水砖或者农田表层硬壳，履带板的宽度和节距匹配小吨位设备的牵引力需求，行走马达的安装位置做了内收处理，避免在狭窄巷道转向时剐蹭两侧墙体，整机的尾部回转半径控制得极小，在宽度仅两米的作业面内就能完成全回转卸料，不用反复调整机位，这也是小型挖机在城区作业最核心的优势。

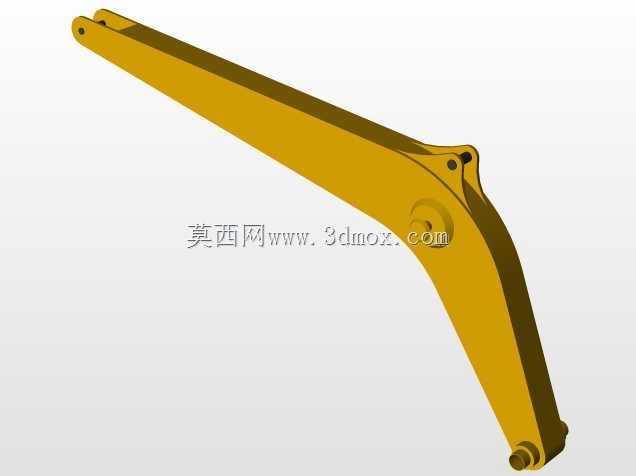

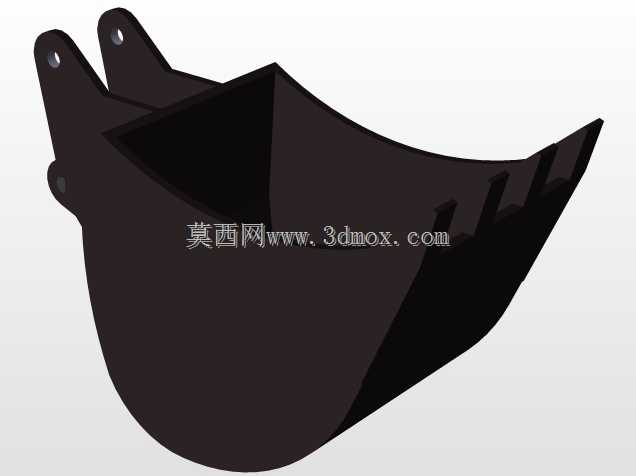

　　工作装置部分采用的是偏置式动臂结构，不是传统大挖的中置动臂，这种设计能让挖斗贴近机身侧边作业，比如在建筑墙边挖管沟的时候，不用把机身贴到墙根，就能完成贴墙位置的土方开挖，避免履带蹭到墙面。斗杆的挖掘力参数匹配小型作业的负载需求，斗容控制在适配人工配合清渣的区间，挖出来的土方可以直接装到小型农用三轮车或者建筑垃圾手推车里，不会因为单次卸料量太大造成撒漏。液压管路的排布全部做了内置走线设计，外露的管路都加了防护套，在拆除作业碰到碎砖块、钢筋头的时候，不会轻易刮破高压油管，动臂和斗杆连接的销轴位置做了防尘密封结构，能减少工地扬尘进入铰接点造成的磨损，延长销轴和轴套的更换周期。

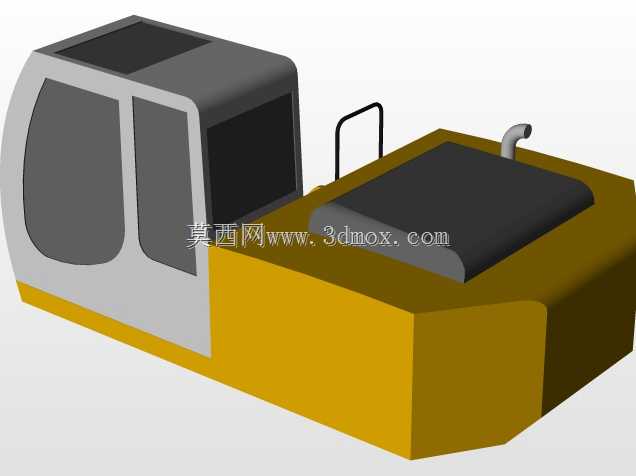

　　驾驶室的设计做了简化，去掉了多余的装饰结构，框架采用的是薄壁型钢焊接结构，既满足防落物的基本强度要求，又能控制整机自重，让设备可以通过普通民用电梯，运到高层室内做拆除作业。操作手柄的排布符合常规工程机械的操作逻辑，有相关设备操作经验的人员不用额外适应就能上手，燃油箱和液压油箱的布置在机身两侧，配重块的重量和工作装置的满载负载做了精准匹配，在挖斗满负载举升到最高位置的时候，整机不会出现翘头的情况，作业稳定性有足够冗余。

　　散热系统的进风口设置在机身侧面偏高的位置，避免工地地面的扬尘直接被吸进散热片造成堵塞，散热器的面积匹配小功率柴油发动机的散热需求，在夏季连续四小时作业的工况下，液压油温度和水温都能控制在合理区间，不会出现高温报警停机的情况。机罩的开启角度做了加大设计，日常保养的时候可以直接掀开侧盖，就能接触到机油滤芯、柴油滤芯、空气滤芯这些需要定期更换的部件，不用拆解额外的覆盖件，维保效率比同级别老款设备高不少。

　　从安装边界来看，整机的运输宽度控制在1.5米以内，高度不到2.4米，普通的蓝牌轻卡就能完成转场运输，不用办理超限运输许可，转场成本非常低。工作装置的最大挖掘深度适配常规的管线埋设、基坑开挖需求，最大卸料高度满足往普通轻型运输车辆卸料的要求，在农村地区还可以搭配破碎锤、抓木器等属具，完成路面破碎、木材装卸、农田整理等多种作业，一机多用的属性很强。建模的时候所有铰接点的运动间隙都按照实际加工公差做了预留，动臂举升、斗杆收放、挖斗转动的全行程都做了干涉检查，不会出现结构件在运动过程中剐蹭的问题，液压油缸的行程和安装距也和实际选型的参数完全匹配，模型可以直接用来做作业范围模拟、结构受力分析的基础数模，给后续的改型设计、属具适配提供准确的三维参考。
