ABS材质传感设备安装基座结构设计

　　在工业传感检测场景中，传感单元的安装固定结构直接影响检测精度与长期运行稳定性，这款采用ABS材质加工的传感配套基座，主要面向小量程光电、接近类传感元件的集成安装需求，常见于自动化生产线的工位检测、小型设备的位置反馈、非标工装的信号采集点位布局场景中。从实际使用角度出发，这类基座需要同时兼顾传感元件的定位精度、安装后的抗形变能力、与周边设备的适配兼容性，以及批量生产时的加工便捷性，因此在结构设计阶段需要平衡多维度的工程需求。

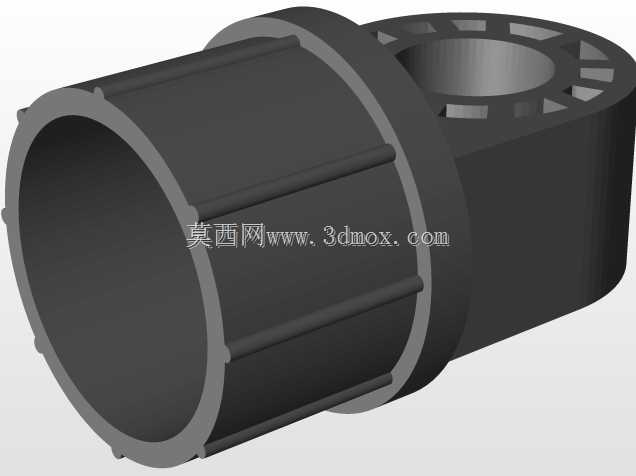

　　从结构布局来看，该基座采用上下分体式集成设计，下部为圆柱状安装柱体，柱体外壁设置多道竖向加强筋，既可以减少注塑成型时的材料用量、降低件重，也能提升柱体的径向抗扭能力，避免安装锁紧时柱体发生形变导致上部传感单元的定位偏移。柱体底部为平整安装贴合面，可适配直径匹配的安装孔位，通过柱面配合或者底部端面锁附的方式完成与设备机架、工装板的固定，安装边界上柱体的外径尺寸适配常规M30规格的传感安装孔径，无需额外定制转接件即可直接替换同规格的传统金属传感安装座，降低现场改造的适配成本。

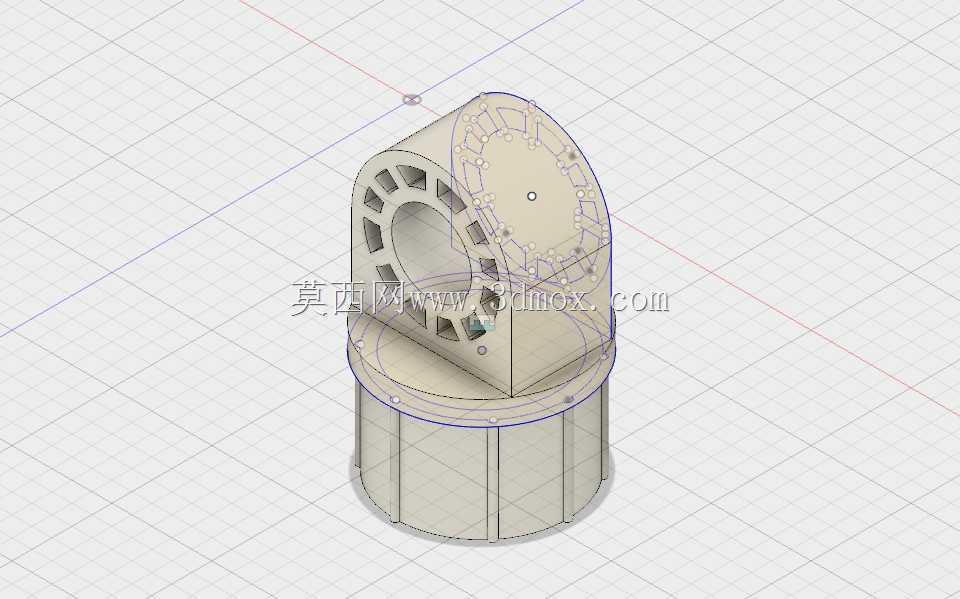

　　上部结构为带弧形围边的传感元件承载座，中心设置大直径通孔，用于穿设传感单元的检测端或者走线，通孔周边均匀分布多组镂空槽与定位孔位：镂空槽一方面可以减少上部结构的材料堆积，避免注塑成型时出现缩痕、翘曲等工艺缺陷，另一方面可以为传感单元的接线、微调预留操作空间；定位孔位按照小规格圆形PCB传感板的安装孔距设计，可直接通过自攻螺丝将传感电路板固定在承载座平面上，无需额外设计转接板。弧形围边的高度略高于安装后的传感元件顶面，能够在设备运行过程中为传感元件提供侧向防护，避免工位上的工件移位、工装动作剐蹭到传感探头，造成检测失准或者元件损坏。

　　设计过程中针对ABS材料的特性做了专门的结构优化：所有转角位置均设置R1.5以上的圆角过渡，避免注塑时出现应力集中导致的件体开裂，同时也能减少安装时的锐边划伤风险；上下结构的衔接位置设置一圈环形加强凸台，提升上下部分的连接强度，在承受侧向冲击力时不会出现衔接处断裂的问题。考虑到传感单元的走线需求，在承载座的侧壁预留了走线缺口，传感元件的连接线可以从缺口处引出，避免线材被压在承载座与安装面之间造成绝缘层破损。

　　在实际选型适配时，这款基座可适配检测端直径20mm以内的圆柱型、圆板型传感元件，下部安装柱的高度可根据现场安装面的厚度做适应性调整，标准状态下柱体高度满足10-20mm厚度安装板的穿设固定需求，若安装面厚度更大，可在不改变上部承载结构的前提下调整柱体长度，不会影响上部传感单元的定位精度。相较于传统的金属加工基座，ABS材质的基座具备更好的绝缘性能，能够避免传感单元与设备金属机架之间的电磁干扰，提升弱信号传感场景下的检测稳定性，同时材料本身的减震特性也能过滤设备运行时的高频振动，减少振动对传感元件检测精度的影响。

　　从装配流程来看，该基座的结构设计充分考虑了现场安装的操作便捷性：下部柱体插入安装孔后，可通过柱体上的环形卡槽配合卡圈完成快速固定，也可在底部端面通过螺丝锁附，两种安装方式都不需要复杂的工装，单人即可完成装配；上部传感元件的固定孔位做了导向倒角设计，拧入螺丝时可自动导正，不会出现孔位错位导致的装配困难。围边内侧的空间预留了0.5mm的涂胶槽，若有更高的防护需求，可在安装完传感元件后在槽内填充密封胶，实现IP54级别的防尘防泼溅能力，适配多粉尘、少量切削液飞溅的工业现场环境。
