螺旋阶梯式输送叶片轴结构设计

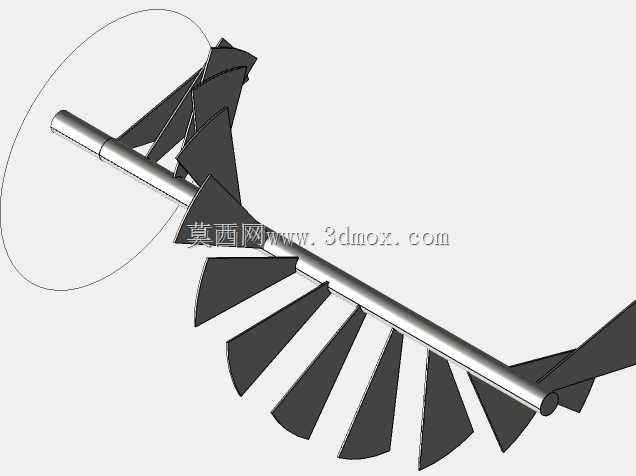

　　在散料输送、粉体处理、颗粒物料分级的工业场景里，这类变径阶梯式螺旋轴结构，往往承担着常规等径螺旋无法实现的特殊输送、搅拌、分级功能。不同于常规连续等螺距等直径的螺旋输送机叶片，该结构采用分段式阶梯排布的扇形叶片，沿中心轴轴向按固定角度错位安装，每一段叶片的外轮廓直径沿轴向逐步变化，形成类似阶梯延展的螺旋形态，这种设计首先解决了常规螺旋在输送过程中物料容易卡滞、结块的问题——阶梯状的叶片间隙可以在转动过程中对结块物料产生渐进式的剪切、打散作用，尤其适合处理有一定湿度、容易团聚的粉体物料，比如食品加工中的粉料输送、建材行业的粉煤灰分级、化工领域的颗粒物料混合输送场景。

　　从结构设计逻辑来看，中心轴采用等直径圆钢轴作为承载基体，所有叶片均通过焊接或者螺栓紧固的方式固定在轴体外圆面，每一片扇形叶片的安装角度都经过精确计算，相邻叶片在周向的错位角度保持一致，确保轴体转动时，叶片对物料的推力沿轴向连续传递，不会出现输送断档。叶片的外边缘并非连续的螺旋曲面，而是分段的扇形直面，这种设计相比连续曲面螺旋，加工难度更低，不需要专用的螺旋叶片轧制设备，采用普通激光切割下料后即可弯折成型，单件小批量生产时的制造成本可降低40%以上，同时直面叶片对物料的刮擦作用更强，在输送粘性物料时不容易出现粘壁、积料的问题。

　　在安装边界方面，该结构的中心轴两端预留了轴承安装位，可适配标准带座外球面轴承，安装时需要保证轴体的直线度公差控制在每米0.5mm以内，避免转动时叶片外圆与输送槽内壁产生刮碰。叶片的最大外圆直径与输送槽内壁的间隙控制在3-8mm区间，间隙过小会导致加工装配精度要求过高，间隙过大则会在输送过程中产生过多的物料残留，降低输送效率。阶梯式的叶片直径变化段，通常对应输送设备的进料段、输送段、出料段不同功能区域：进料段叶片直径较大，可快速将进料口落下的物料导入输送腔；中间输送段叶片直径逐步变化，配合不同的螺距可实现物料的压缩、松散或者混合；出料段叶片直径收窄，可控制出料的流量均匀性，避免出料口堵料。

　　实际应用中，这类结构还常被用在小型螺旋给料机、搅拌设备的搅拌轴、农业机械的物料输送装置上，比如小型粮食加工设备中的谷物输送、饲料加工中的粉料混合输送，都能见到类似结构的身影。设计时需要根据输送物料的堆积密度、磨琢性调整叶片的厚度：输送粮食、塑料颗粒等低磨琢性物料时，叶片厚度可选用2-3mm的普通碳素钢板；输送矿粉、砂石等高磨琢性物料时，叶片需要选用耐磨钢板或者在叶片边缘堆焊耐磨层，提升结构的使用寿命。另外，叶片与中心轴的连接位置需要做焊接坡口处理，保证焊接强度，避免长期承受物料冲击载荷时出现叶片脱落、变形的问题。轴体的动平衡校正也是设计中不能忽略的环节，由于叶片是分段排布，若周向重量分布不均，高速转动时会产生较大振动，因此加工完成后需要对轴组件做动平衡测试，将剩余不平衡量控制在允许范围内，确保设备运行平稳。
