传感器配套铰接连接支架结构设计

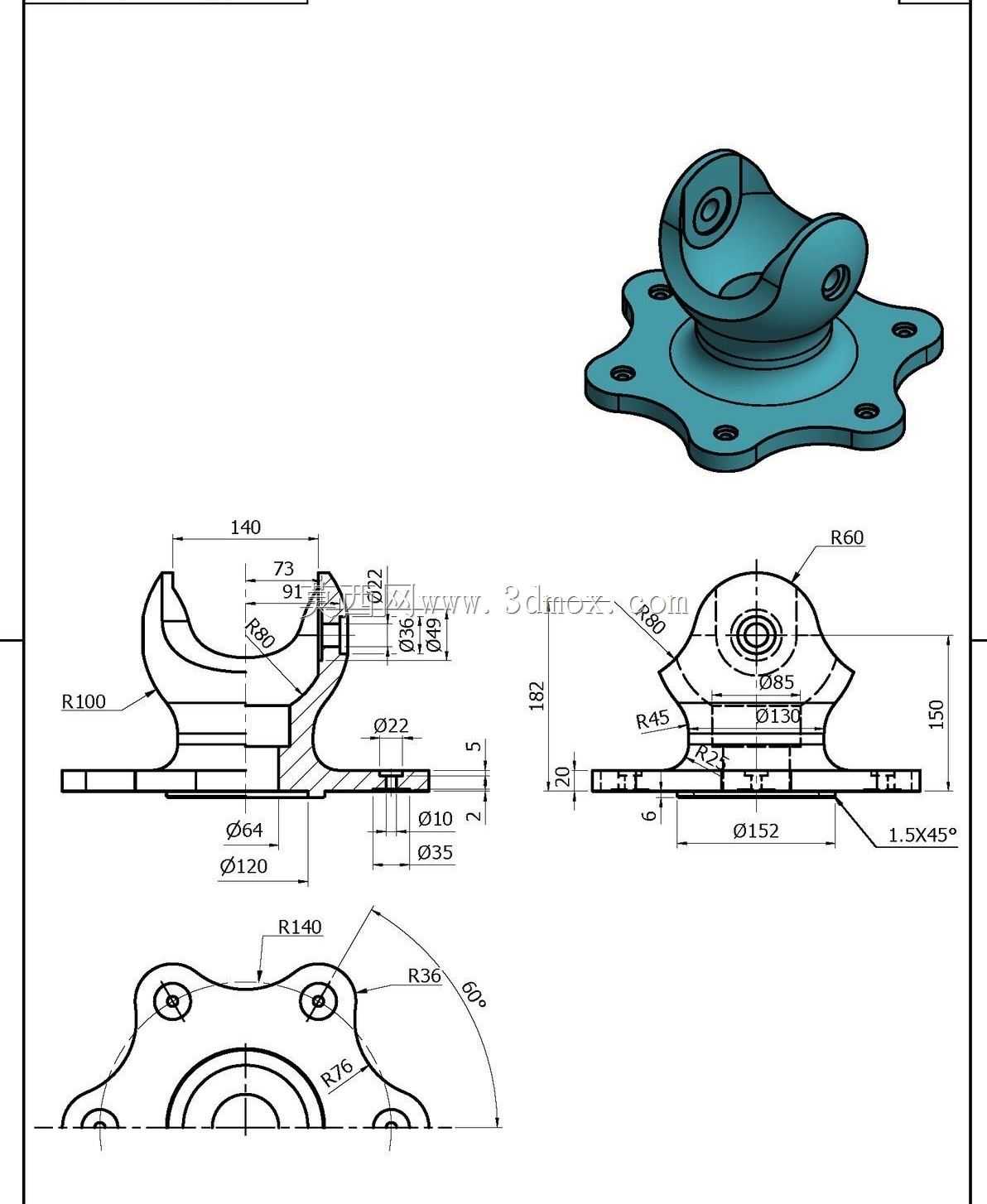

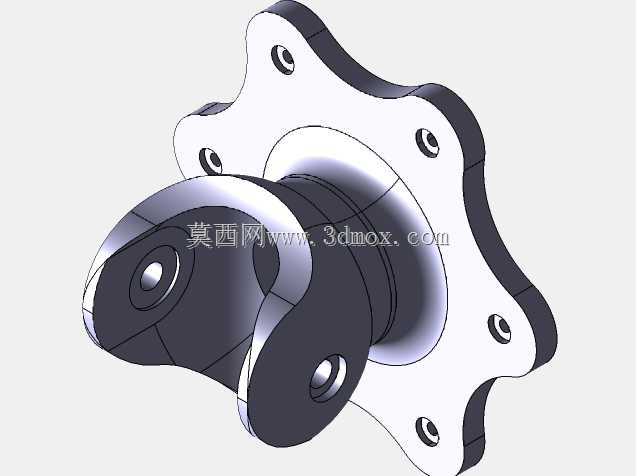

　　在工业传感检测类设备的装配体系里，这类铰接支架是承担载荷传递、角度补偿与安装定位的核心连接构件，多数应用在需要小范围角度自适应调整的传感器安装工位，比如工程机械的姿态检测模块、自动化生产线的位移传感单元、重型设备的振动监测点位，都需要这类支架来抵消安装面的形位公差，避免传感器本体受到额外的装配应力，保障检测数据的稳定性。从结构功能上拆分，该支架分为两个核心功能段：一端是带六处均布安装孔的星形法兰盘，用于和设备基体或者传感模块的安装基座做刚性固定，孔位的分布角度经过匹配计算，能在圆周方向提供均匀的锁紧力，避免单侧锁紧带来的法兰面翘曲，法兰盘的外缘做了圆弧过渡的切边处理，既可以减少安装时与周边构件的干涉，

　　也能在同等结构强度下削减整体重量，降低支架自身重量对传感器检测精度的影响。另一端是双耳式铰接座，通过同轴的铰接孔与对接构件形成转动副，铰接孔的内壁预留了衬套安装的余量，实际装配时可以根据工况选用铜基衬套或者自润滑复合材料衬套，降低铰接转动时的磨损量，延长构件的维护周期，双耳的间距经过严格控制，既保证对接构件的插入空间，也能避免铰接处出现过大的轴向窜动，保障转动过程的同轴度。设计过程中首先要明确安装边界的约束条件：法兰端的安装孔中心圆直径需要匹配对应传感器基座的标准安装尺寸，孔的公称直径适配常用的内六角圆柱头螺钉规格，铰接端的孔位轴线与法兰端面的平行度公差控制在0.02mm以内，避免装配后出现转动卡滞的问题。

　　整体的壁厚分布遵循等强度设计原则，法兰盘与铰接座衔接的过渡段做了渐变加厚处理，因为这个区域是应力集中的高发位置，设备运行过程中产生的冲击载荷会首先作用在过渡区域，通过圆弧过渡的壁厚渐变，可以将应力峰值降低30%以上，避免长期交变载荷下出现结构疲劳裂纹。外形尺寸的设定充分考虑了狭小空间的安装需求，法兰盘的最大外轮廓直径控制在常规传感器安装座的适配范围内，铰接端的突出长度不会超出传感器本体的外轮廓，避免在设备内部布线或者周边构件运动时出现刮碰。实际选型使用时，需要先确认铰接端的转动角度范围是否满足工况的调整需求，该支架的铰接转动角度可以覆盖±15°的自适应调整区间，能够补偿安装面的角度偏差，以及设备运行过程中产生的小幅相对位移，

　　不需要额外增加调整垫片来修正安装角度，能有效缩减现场装配的工时。在材质选用上，这类支架通常采用45号钢模锻成型后做调质处理，兼顾结构强度与韧性，表面做发黑处理提升防锈能力，如果应用在腐蚀环境的工况下，也可以更换为304不锈钢材质加工，适配化工、海洋类设备的使用需求。建模过程中需要重点关注铰接孔与法兰安装面的形位公差标注，以及过渡区域的圆角处理，避免出现应力集中的薄弱点，同时所有安装孔的孔口都做了倒角处理，既可以去除加工毛刺，也能引导螺钉顺利拧入，提升装配的顺畅度。这类支架不同于普通的刚性安装支座，核心的作用就是通过铰接副的微量转动，释放装配应力与运行过程中的附加载荷，避免传感器因为受力过载出现损坏或者检测精度漂移，在很多对检测精度要求较高的工业场景里，这种带铰接功能的安装支架是不可替代的连接构件，相比刚性连接的支座，它能将传感器受到的附加外力降低70%以上，大幅提升传感模块的使用寿命与检测可靠性。
