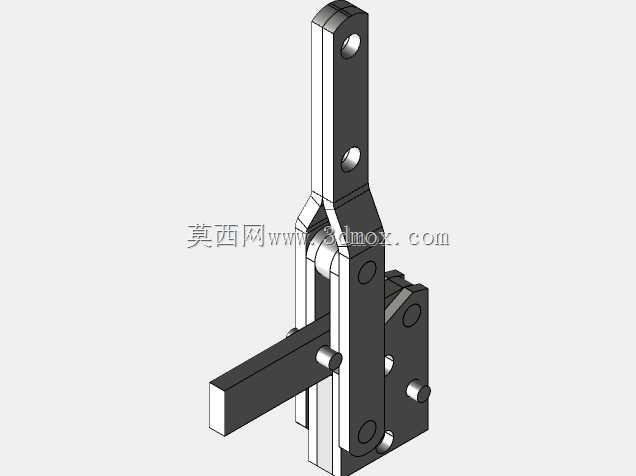

垂直式手动快速夹钳压紧机构

　　在工装夹具设计、非标设备工位定位、小型工件装配作业场景里，这类垂直式手动压紧结构是车间现场使用率极高的夹紧元件，核心作用是在工件焊接、钻孔、装配、检测工序中，提供稳定的垂直向下压紧力，避免加工过程中工件出现位移、翘曲，保证加工基准的一致性。不同于水平式夹钳的横向施力逻辑，这款结构的操作手柄在压紧状态下处于竖直方向，不会占用工件周边的水平操作空间，尤其适合操作空间局促、工件上方需要预留刀具或焊枪走位通道的工位。从结构逻辑来看，这套机构采用了经典的肘节死点锁紧原理，当手柄扳动到竖直锁紧位置时，连杆机构会越过力学死点，此时即使压紧端受到工件的反向反弹力，机构也不会自行松脱，无需额外增加锁止结构就能保持可靠的压紧状态，

　　操作工人仅需要施加很小的扳动力，就能在压头端获得数倍的输出压紧力，大幅降低重复装夹的劳动强度。设计这套结构时，首先要确认的是安装底座的边界尺寸，底座采用带安装孔的立式板式结构，四个安装孔的孔位需要匹配常用工装平台的T型槽间距，或者对应定制工装板的预留孔位，安装时通过螺栓将底座完全固定，避免夹紧过程中底座出现翘动。压头部分采用平端面接触设计，实际使用时可以根据工件的表面形状更换橡胶压头、V型压头等不同端头，避免压伤工件表面，同时保证接触摩擦力足够，防止工件在压紧状态下出现横向滑移。结构的运动行程设计上，压头的抬起高度需要满足工件取放的空间要求，当手柄完全扳开时，压臂会向上抬起足够高度，不会干涉工件的上下料操作，对于不同厚度的工件，

　　可以通过调整压杆端部的调节螺栓长度，适配一定范围内的工件厚度差，无需重新更换夹钳主体。连接部位的销轴都做了间隙配合设计，保证长期反复扳动时不会出现卡滞，销轴端部采用卡簧限位，避免设备运行过程中销轴脱出造成机构失效。从实际选型适配角度，这类夹钳的压紧力等级覆盖从轻工电子装配的几十牛压紧力，到重型焊接工装的数千牛压紧力，这款结构属于中等压紧力规格，适合小型五金件、塑胶件、电路板组件的装夹作业，在装配流水线的定位工位、木质家具的拼接工装、钣金件的钻孔定位工装上都能适配。建模过程中需要重点关注连杆铰接点的位置公差，若铰接点的位置偏差超过0.1mm，就可能导致机构无法顺利到达死点位置，出现锁止不牢或者扳动手感卡滞的问题；

　　所有运动部件之间都预留了合理的活动间隙，避免加工误差导致机构装配后无法正常动作，同时也预留了后期加注润滑脂的空间，延长机构的使用寿命。安装时需要注意，夹钳的压紧力作用线要尽量对准工件的支撑部位，避免压紧力偏离支撑点造成工件翘起，影响装夹精度，底座的安装面需要保证平面度，若安装面存在倾斜，会导致压头接触工件时出现偏载，加快销轴和连杆的磨损。
