双层工业钢结构操作走道平台结构设计

　　这套双层钢结构走道平台，主要面向工业厂区内设备跨层巡检、操作工位连通、物料中转通行的场景设计，常见于大型生产车间设备集群上方、仓储库区跨巷道连通、户外工业设施检修通道搭建等工况，可替代传统混凝土现浇走道，大幅缩短现场施工周期，适配既有厂区改造时不停产加装的需求。

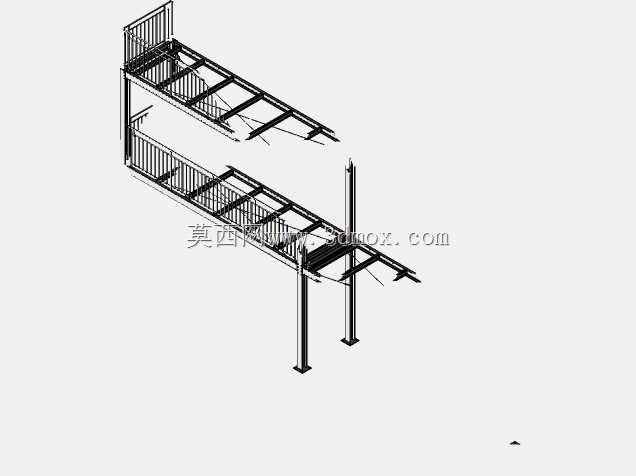

　　从结构设计逻辑来看，整体采用模块化分段拼接思路，单段平台可拆分成立柱支撑单元、走道格栅单元、侧边护栏单元三个独立模块，运输时可叠放打包降低物流成本，现场安装仅需通过螺栓拼接法兰盘即可完成组装，无需现场大量焊接作业，适配多数工业厂区的动火作业管控要求。立柱采用方形截面型钢制作，底部设置带地脚螺栓孔的安装底板，安装时可通过膨胀螺栓直接固定在硬化混凝土地面，也可搭配预埋钢板做焊接固定，单根立柱的承载冗余按照常规工业走道2.5kN/㎡的活荷载标准做了1.5倍安全系数预留，可同时满足3-4名操作人员携带检修工具通行的承载需求。

　　走道踏板采用格栅式结构设计，相比花纹钢板踏板，格栅结构可快速漏走表面的积灰、积液、生产碎屑，避免走道表面积水打滑，尤其适配有切削液喷淋、粉尘散落的机加工车间，或是户外露天布置时的雨水排放需求，格栅条的间距控制在30mm以内，可防止常规尺寸的检修工具、小零件从踏板缝隙掉落，避免砸伤下方通行人员或损坏下层设备。侧边护栏采用竖杆加横杆的框架结构，竖杆间距符合工业防护栏杆的安全间距要求，可防止人员意外倚靠时发生坠落风险，护栏高度按照1.2m的工业防护标准设置，上下设置两道横杆，中间无横向踩踏结构，避免人员攀爬引发安全隐患。

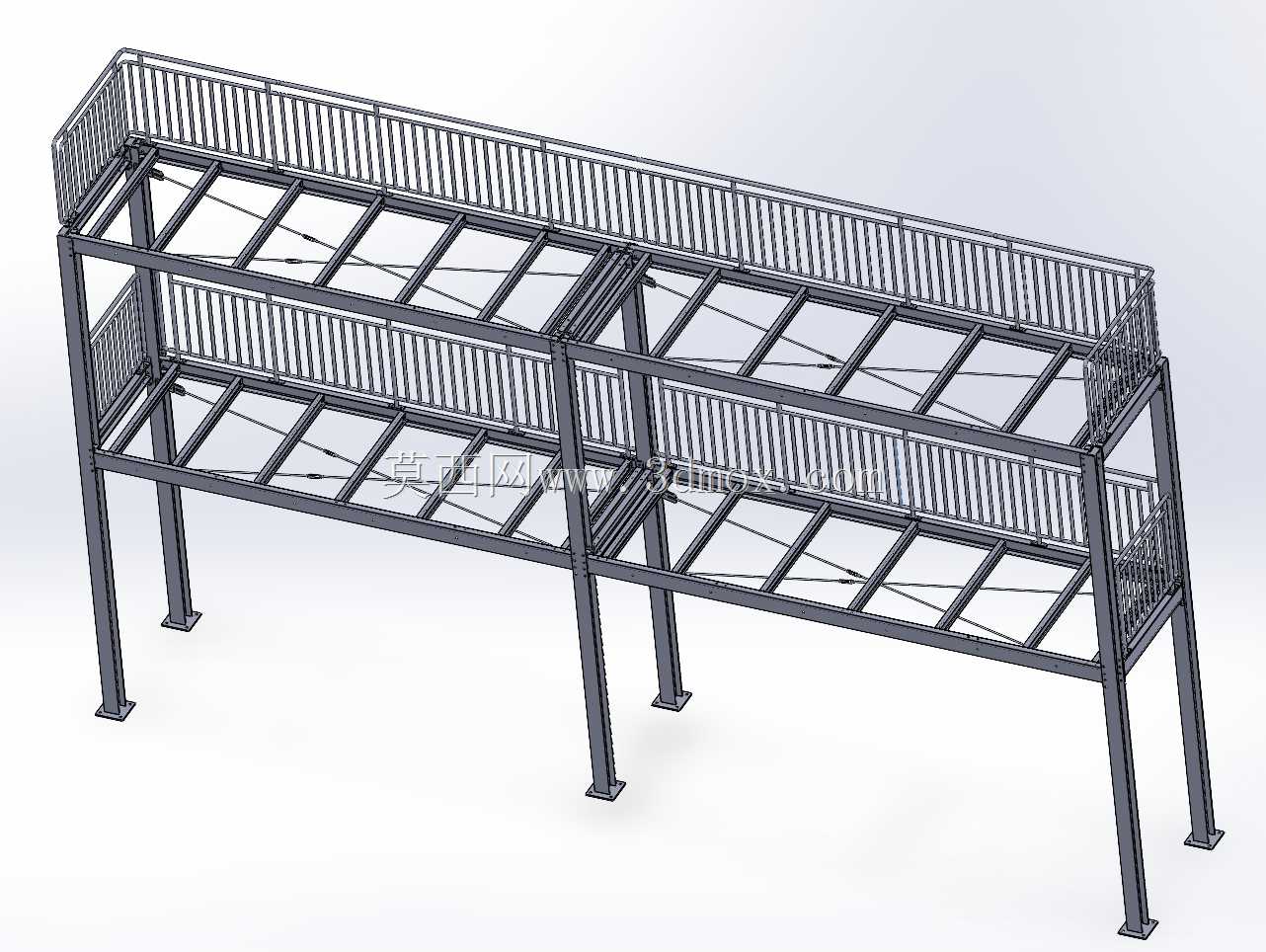

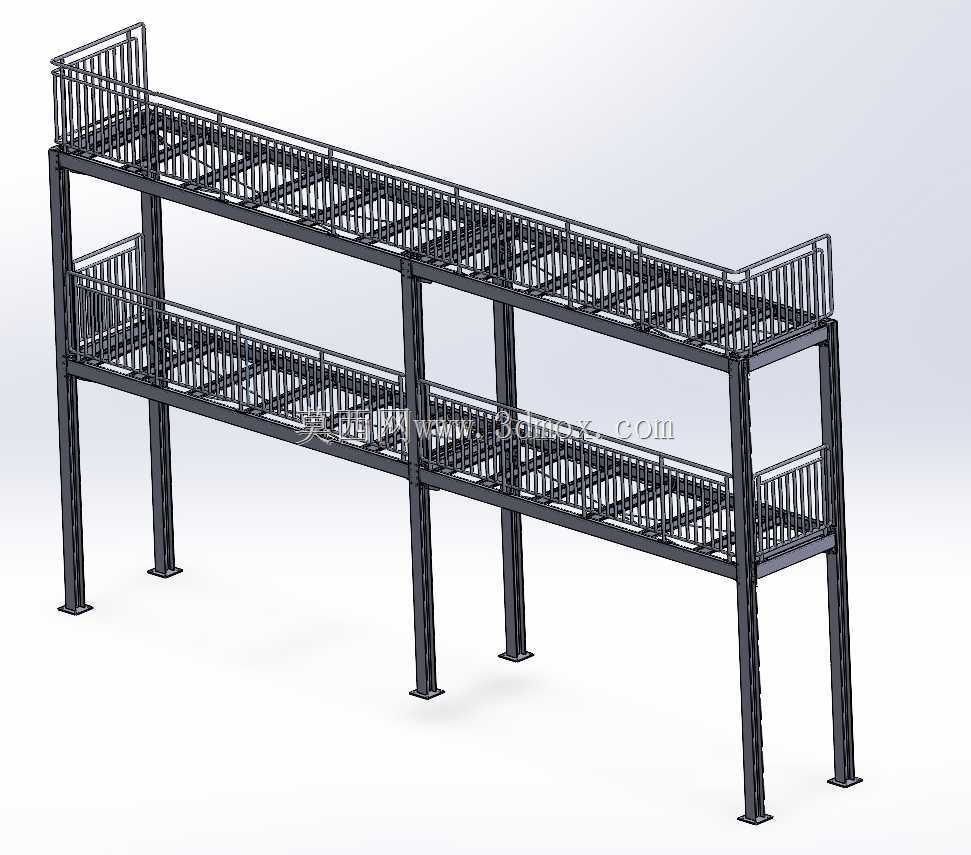

　　双层结构的上下层走道通过侧边的支撑立柱做荷载传递，上层走道的荷载直接通过对应位置的立柱传导至地面，不会对下层走道结构产生额外的偏心荷载，两层走道的净空高度预留了2.2m的通行空间，可满足操作人员佩戴安全帽直立通行的需求，不会出现碰头剐蹭的问题。平台的端部预留了标准连接法兰，可根据现场实际的走道长度需求做多段拼接，也可搭配转角平台模块实现90度转向连通，适配不同厂区的设备布局走向，若现场存在高差，还可通过调整立柱的下料长度实现走道坡度调整，无需额外定制异形构件。

　　从安装边界来看，整套平台的安装仅需要求地面做100mm以上厚度的C20混凝土硬化，无需做特殊的地基处理，单段平台的宽度控制在1.2m，刚好满足单人携带工具通行、两人侧身错行的需求，整体结构的外轮廓无突出的尖锐构件，所有拼接位置的螺栓头都做了沉头处理或是加装了防护帽，避免剐蹭过往人员的衣物或工具。在做三维建模时，所有型钢构件都按照实际的型材规格做了参数化建模，拼接位置的螺栓孔位都预留了标准安装间隙，导出的工程图可直接用于型材下料、钻孔加工，现场组装时无需二次配钻，可有效降低现场安装的工作量，缩短施工周期。针对有防腐需求的工况，建模时也预留了镀锌层或防腐涂层的厚度余量，构件加工完成后可直接做热浸镀锌处理或是喷涂防腐面漆，适配户外、腐蚀环境下的长期使用需求。
