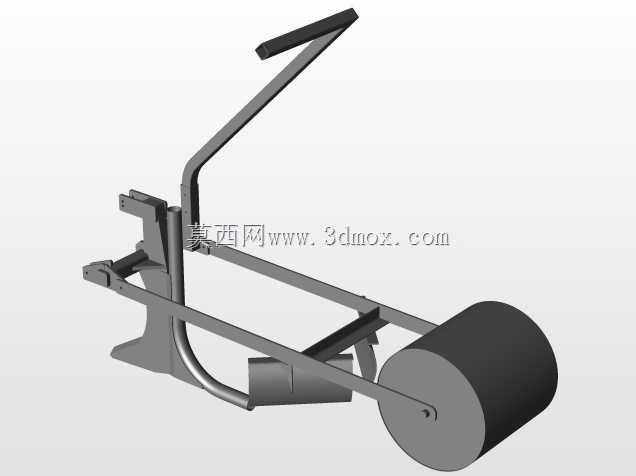

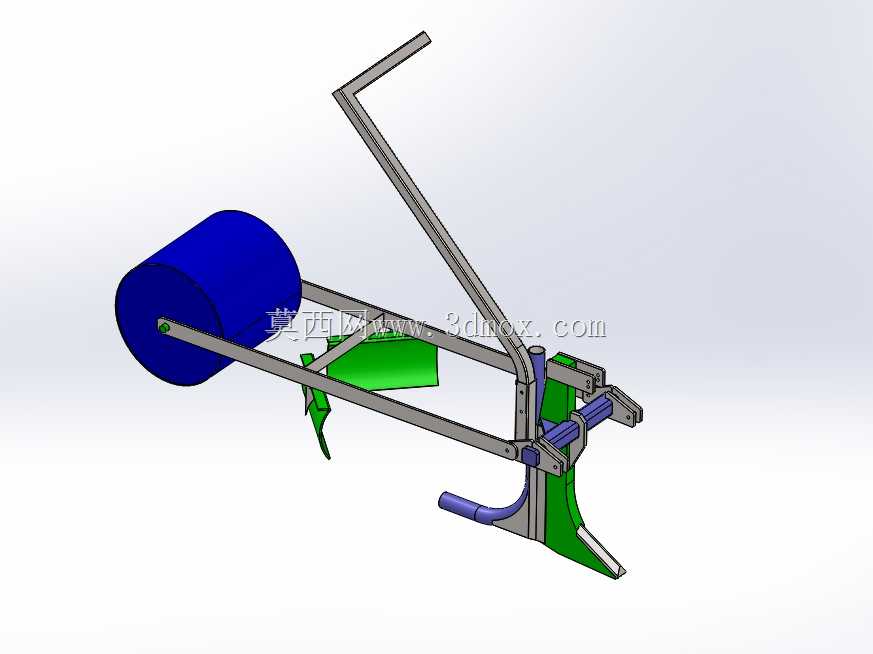

小型手扶式农田深松作业机具结构

　　这款深松机具的结构设计完全适配小地块、丘陵零散耕地的深松作业需求，区别于大型拖拉机挂载的宽幅深松设备，整体采用手扶式操作的布局逻辑，操作扶手向上向后延伸至人体工学操作高度，扶手末端设置防滑握持段，作业人员可站在机具侧方通过扶手调整作业行进方向与入土深度，无需额外挂载大马力动力设备，适配小马力手扶动力单元的输出接口，可在大棚、山地梯田、零散自留地等大型农机无法进入的作业场景完成土壤深松工序。从作业功能来看，该机具核心作用是打破农田犁底层，解决长期浅耕导致的土壤板结问题，作业时前端的深松铲尖先切入土壤，将深层板结土壤撬松但不翻转土层，最大程度保留表层熟土的结构，减少土壤有机质的流失，深松后的土壤孔隙度提升，雨水下渗速度加快，

　　作物根系可向下延伸至更深土层，提升作物的抗旱抗倒伏能力。机具后部设置的圆柱形镇压辊，在深松铲完成土壤疏松后随即对表层土壤进行轻度压合，避免深松后土壤过于松散导致跑墒，同时将地表的土块压碎，平整作业后的地表，为后续的播种作业提供合适的种床条件。结构设计上，深松铲采用弧形立柱连接铲尖的结构，弧形曲面可有效降低入土阻力，作业时土壤沿曲面向上抬升松动，不会出现粘土堵土的问题，铲尖采用可拆卸式设计，磨损后可单独更换，无需更换整个深松立柱，降低后期维护成本。机架部分采用矩形钢管焊接成型，各连接部位设置加强筋板，承受深松作业时的土壤冲击载荷，扶手与机架的连接位置设置多档调节孔位，可根据作业人员身高、作业深度需求调整扶手的倾斜角度，

　　适配不同的作业工况。安装边界方面，整机作业幅宽对应单行作物的种植行距，可在已起垄的地块沿垄沟作业，不会损伤垄上作物，整机长度方向从镇压辊末端到扶手顶端的尺寸适配单人操作的活动范围，作业转弯半径极小，可在地块边角位置灵活转向，无需预留大面积的转弯空间。各转动部位采用免维护的滑动轴承结构，镇压辊与机架的连接轴设置防尘密封结构，避免田间泥土进入转动副造成卡滞，深松铲的入土深度可通过机架上的限位螺栓进行调整，调整范围覆盖常规农田深松的20厘米到35厘米深度区间，可根据不同土壤类型、不同作物的深松需求灵活设定。机架前端设置的动力连接接口为通用型挂接结构，可适配多数主流型号的手扶动力底盘，无需额外改装即可完成挂接作业，

　　挂接后机具的重心落在动力轮与镇压辊之间，作业时整机稳定性好，不会出现翘头或者入土过深的问题。从实际作业的受力角度来看，深松作业时土壤对铲尖的反作用力通过弧形立柱传递到机架主梁，再分散到两侧的机架纵梁与后部镇压辊的支撑点，整个受力路径无应力集中点，长时间作业时机架不会出现变形开裂的问题。扶手部位的受力经过杠杆比优化，作业人员调整方向时仅需施加很小的力即可完成机具转向，降低长时间作业的劳动强度。镇压辊的重量经过匹配设计，既可以保证对表层土壤的镇压效果，又不会将已经疏松的深层土壤再次压实，保证深松作业的实际效果，辊面采用光滑圆柱面设计，作业时不会粘土，即使在湿度较大的土壤中作业也能保持表面光洁，减少作业阻力。
