高精度游标式厚度测量卡尺结构

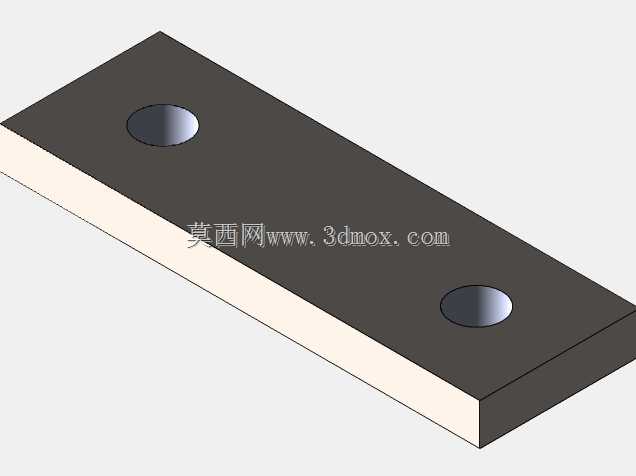

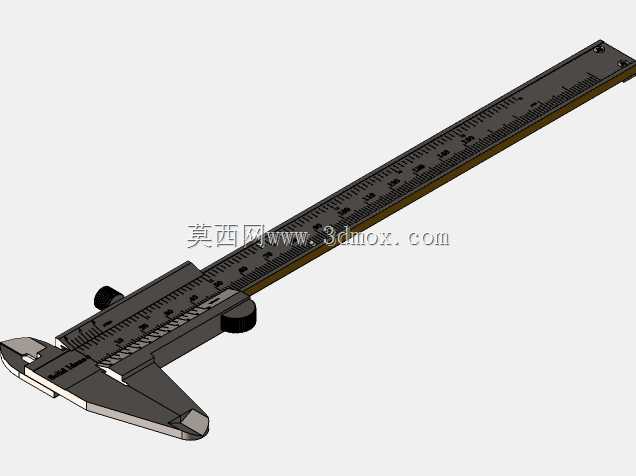

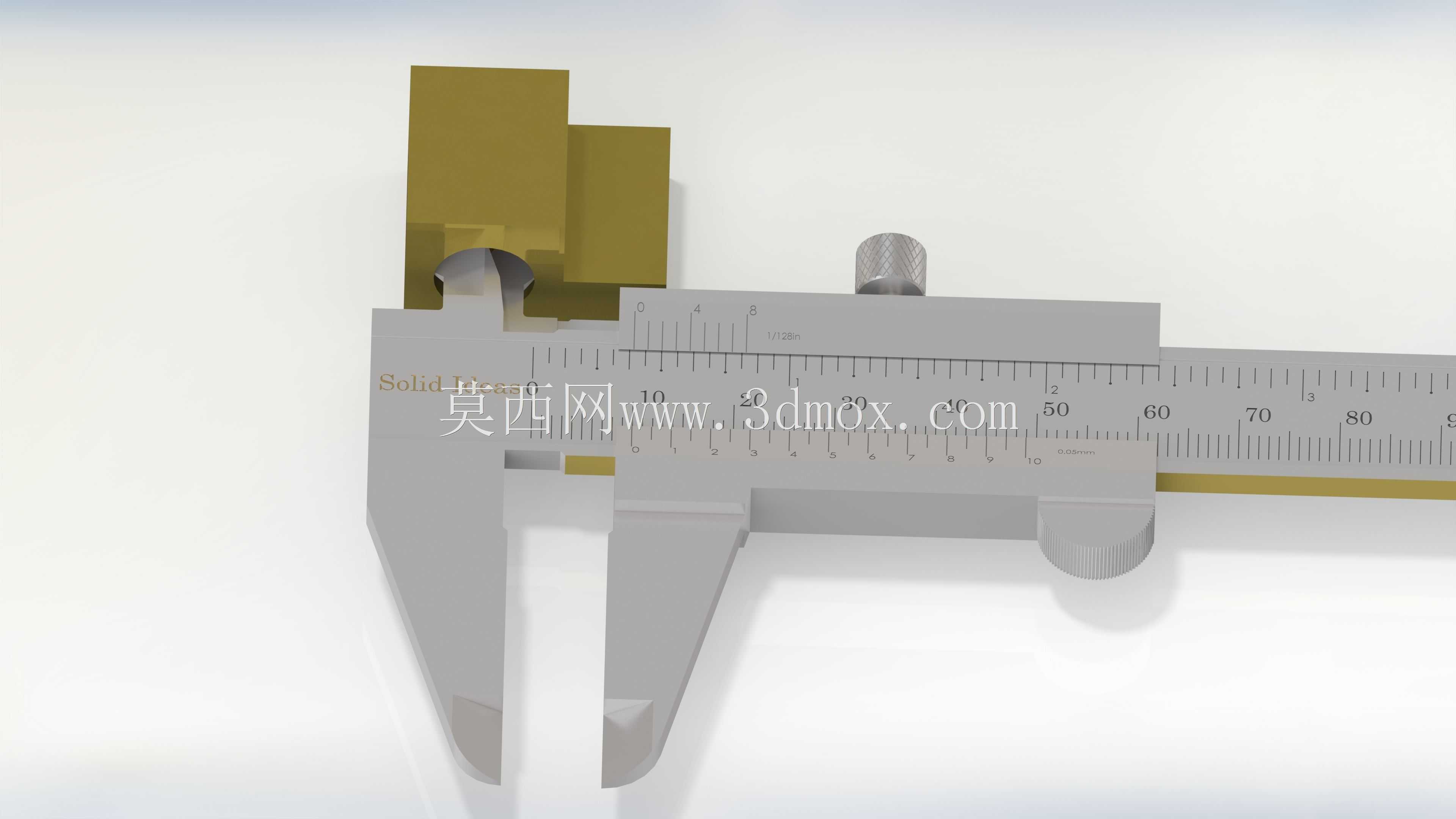

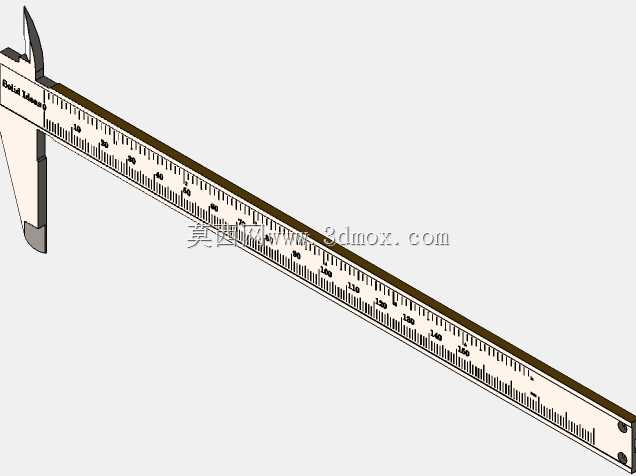

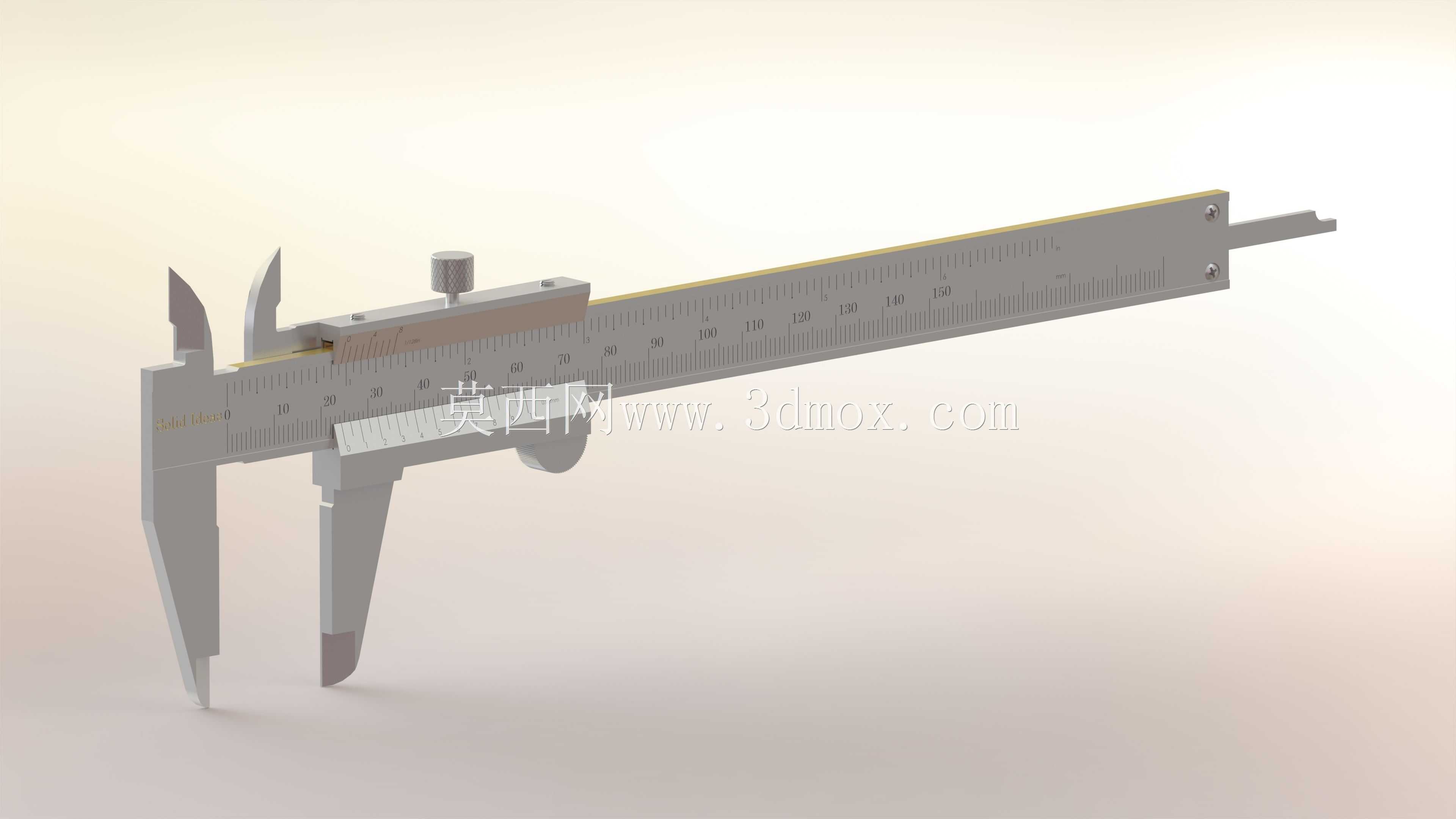

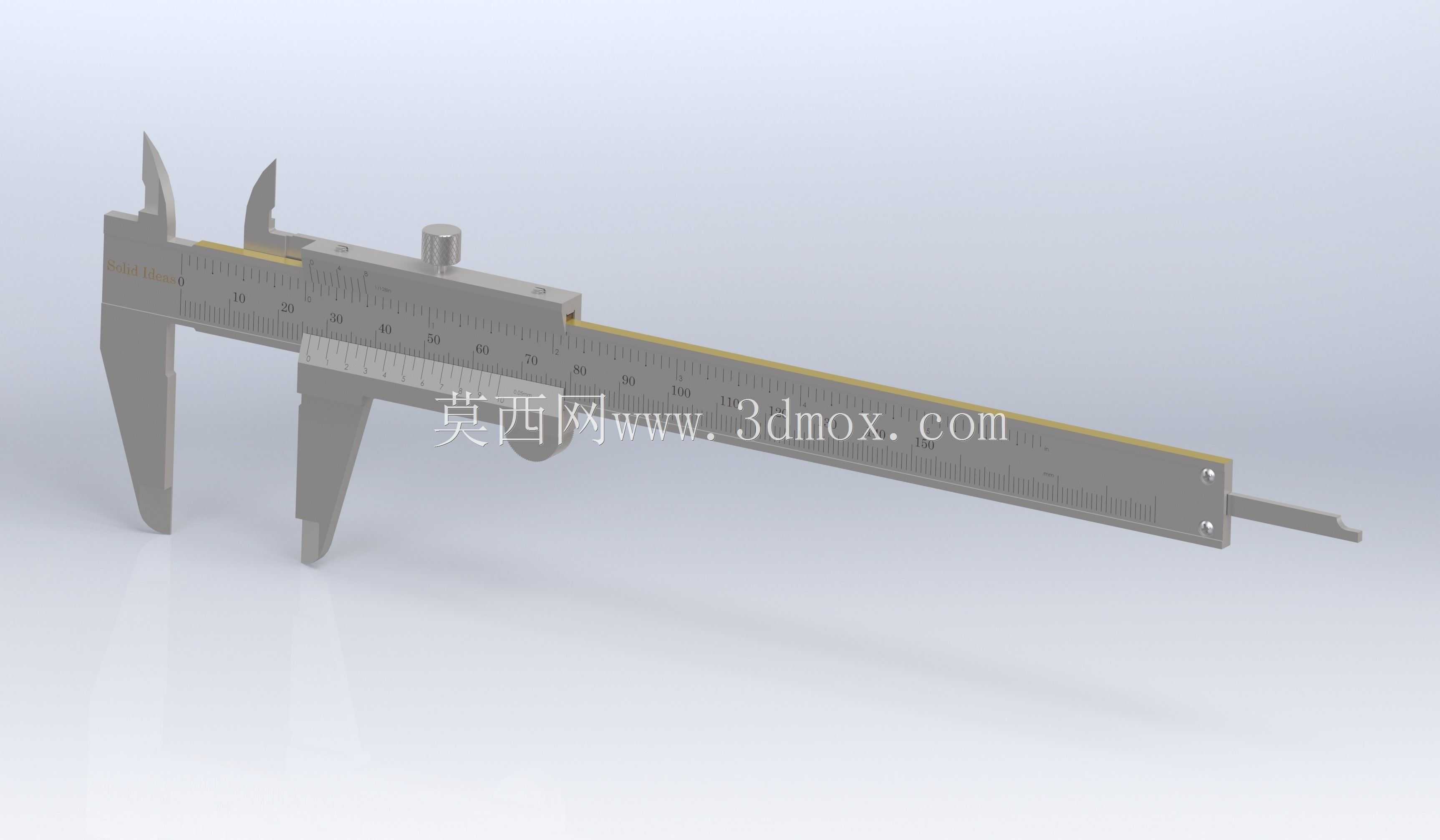

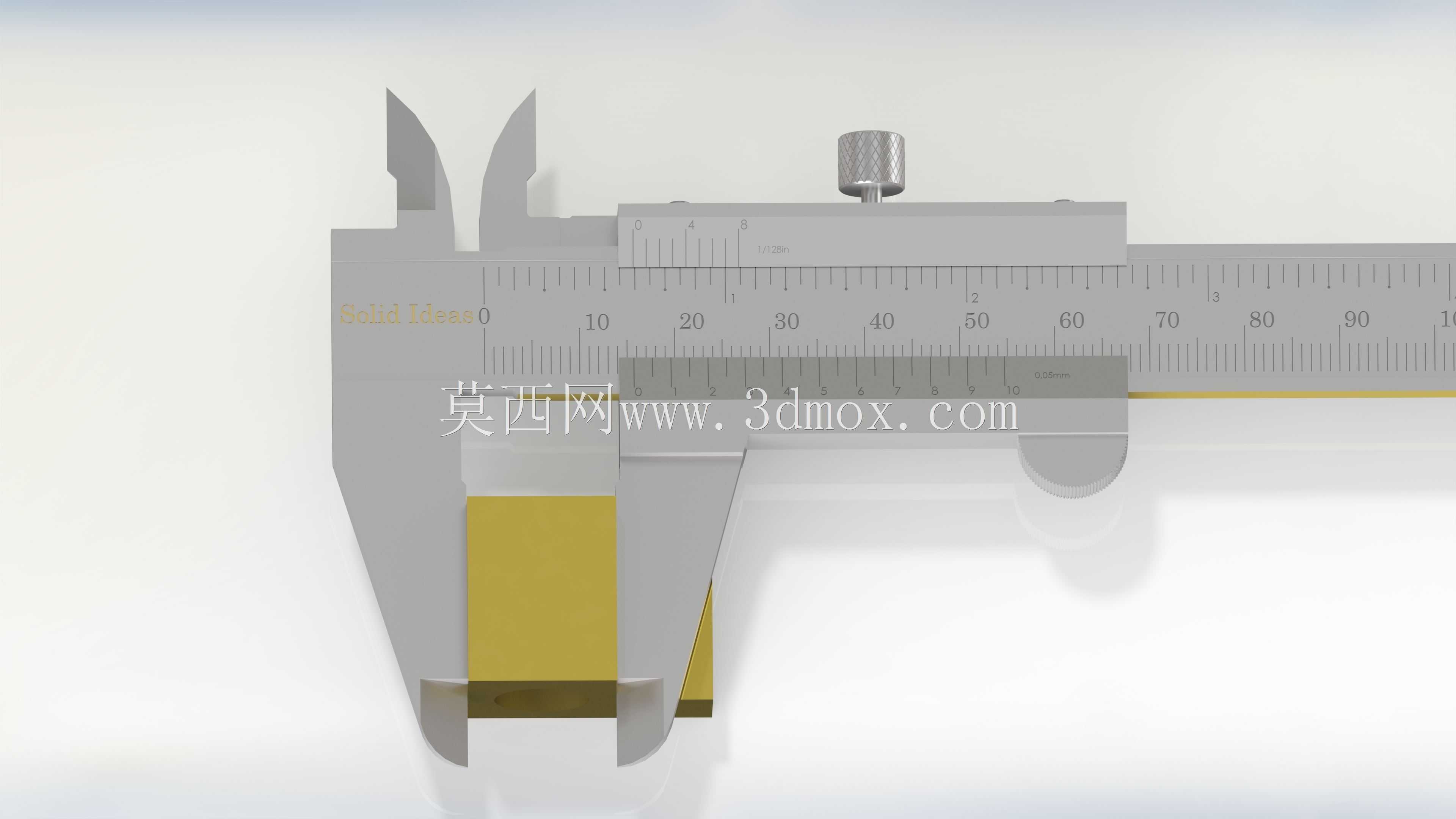

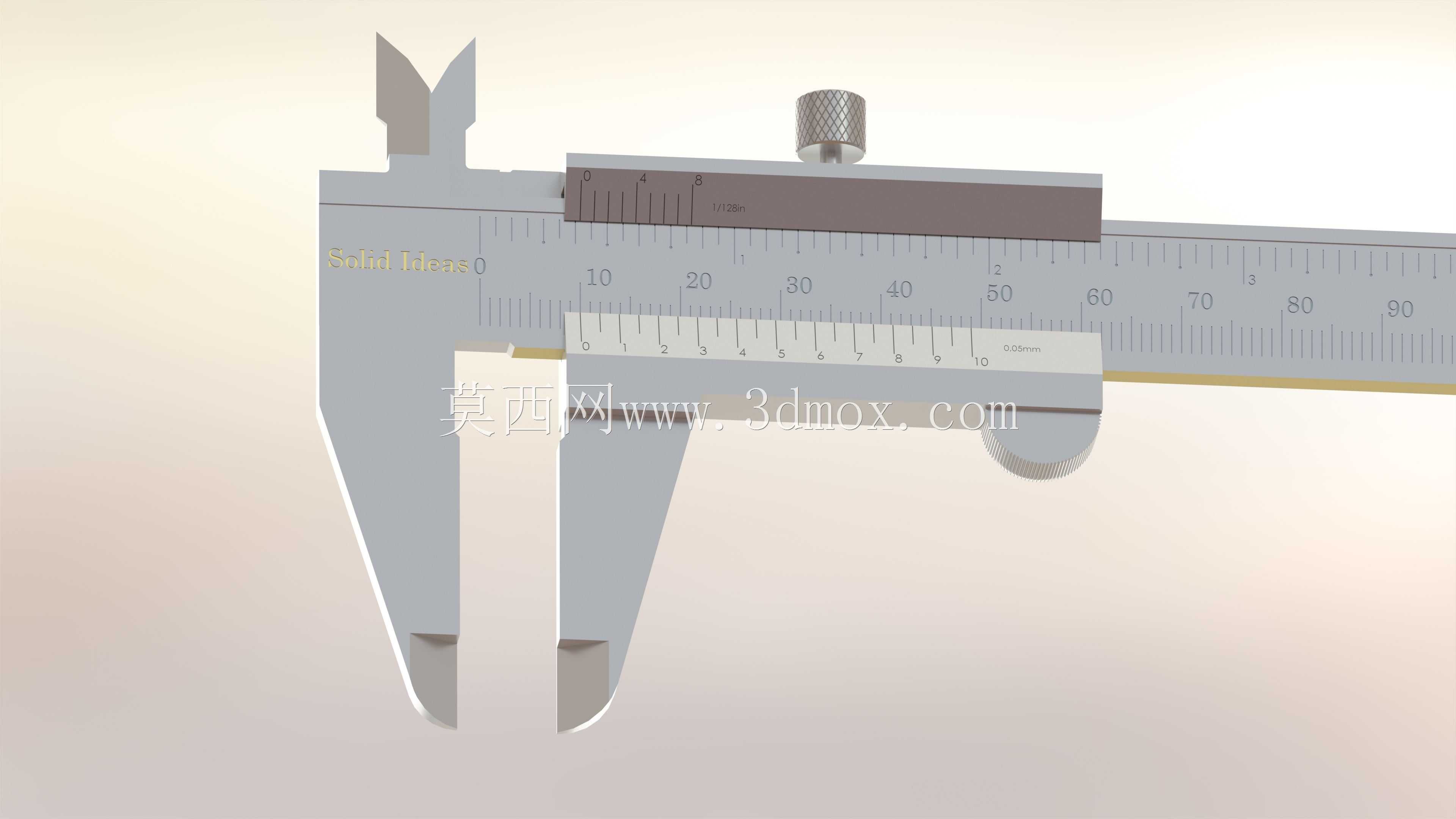

　　在机械加工车间的来料检验工位、五金冲压件的制程巡检环节、精密钣金件的出厂检测场景中，这类游标式测厚卡尺是一线质检人员随身配备的基础测量器具，相比数显类量具，它无需供电、抗油污干扰能力强，在切削液飞溅、金属粉尘较多的恶劣加工环境中，依然能保持稳定的测量精度，不会因为电路受潮、显示屏进灰出现读数故障。从结构设计逻辑来看，这款测厚卡尺沿用了经典游标卡尺的滑动副配合结构，主尺采用带刻度的长条形刚性尺身，材质选用经过淬火处理的高碳钢，表面做了哑光镀铬处理，既可以避免日常使用中的磕碰划伤，也能减少车间强光下的刻度反光，方便检验人员快速读取数值。尺身前端的测量爪做了针对性的厚度适配优化，固定量爪与活动量爪的测量面经过精磨处理，平面度控制在微米级，

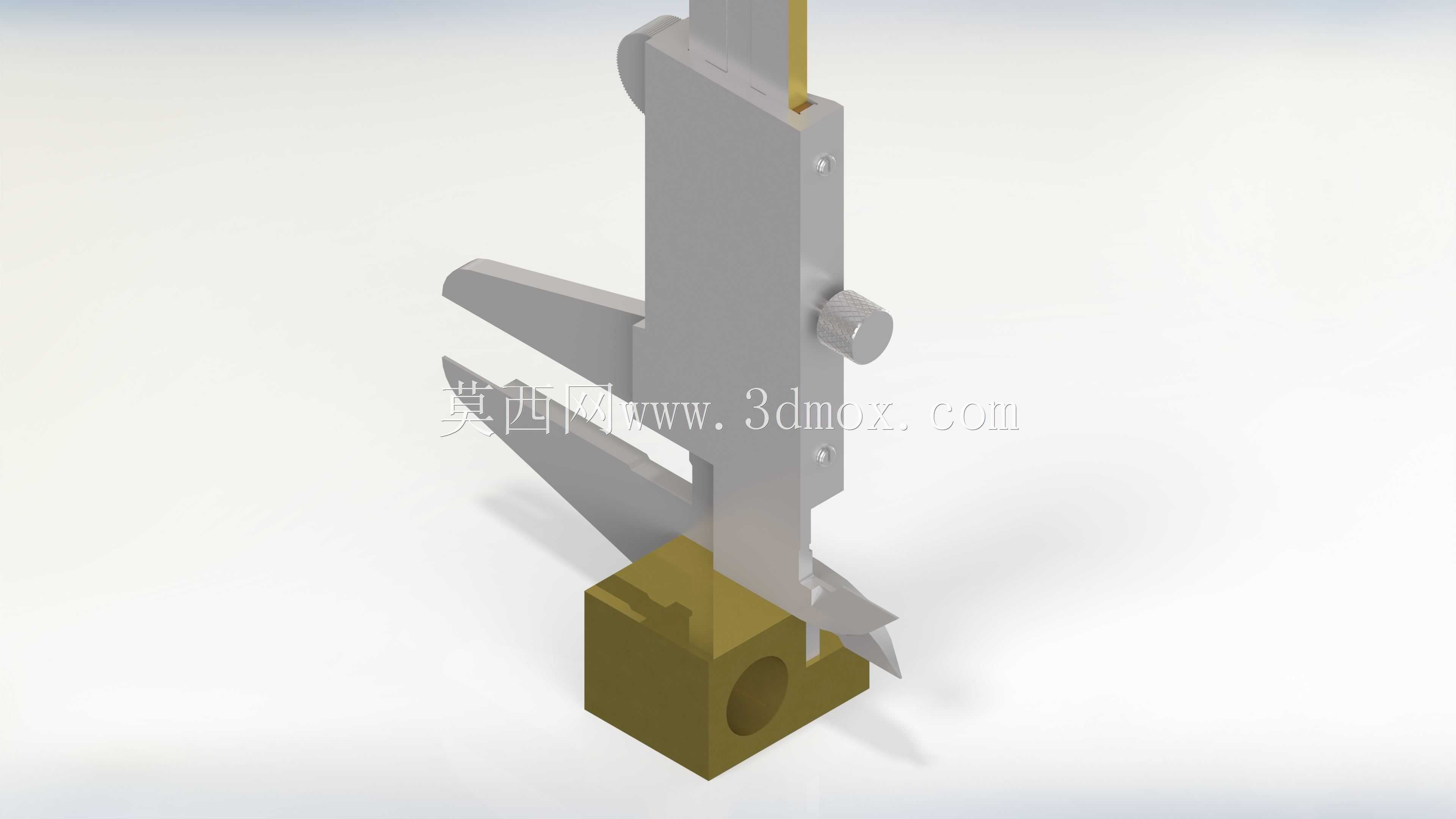

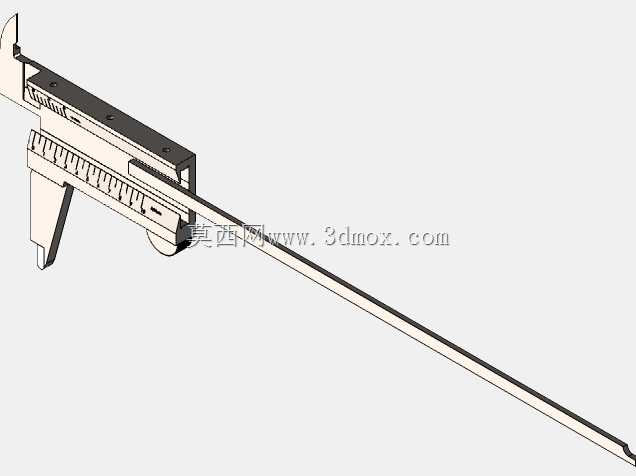

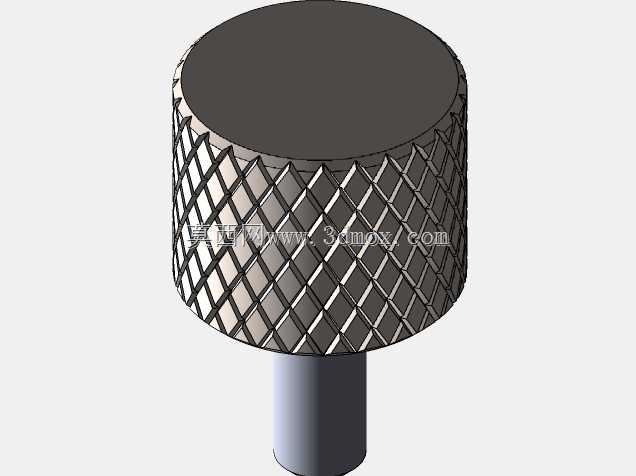

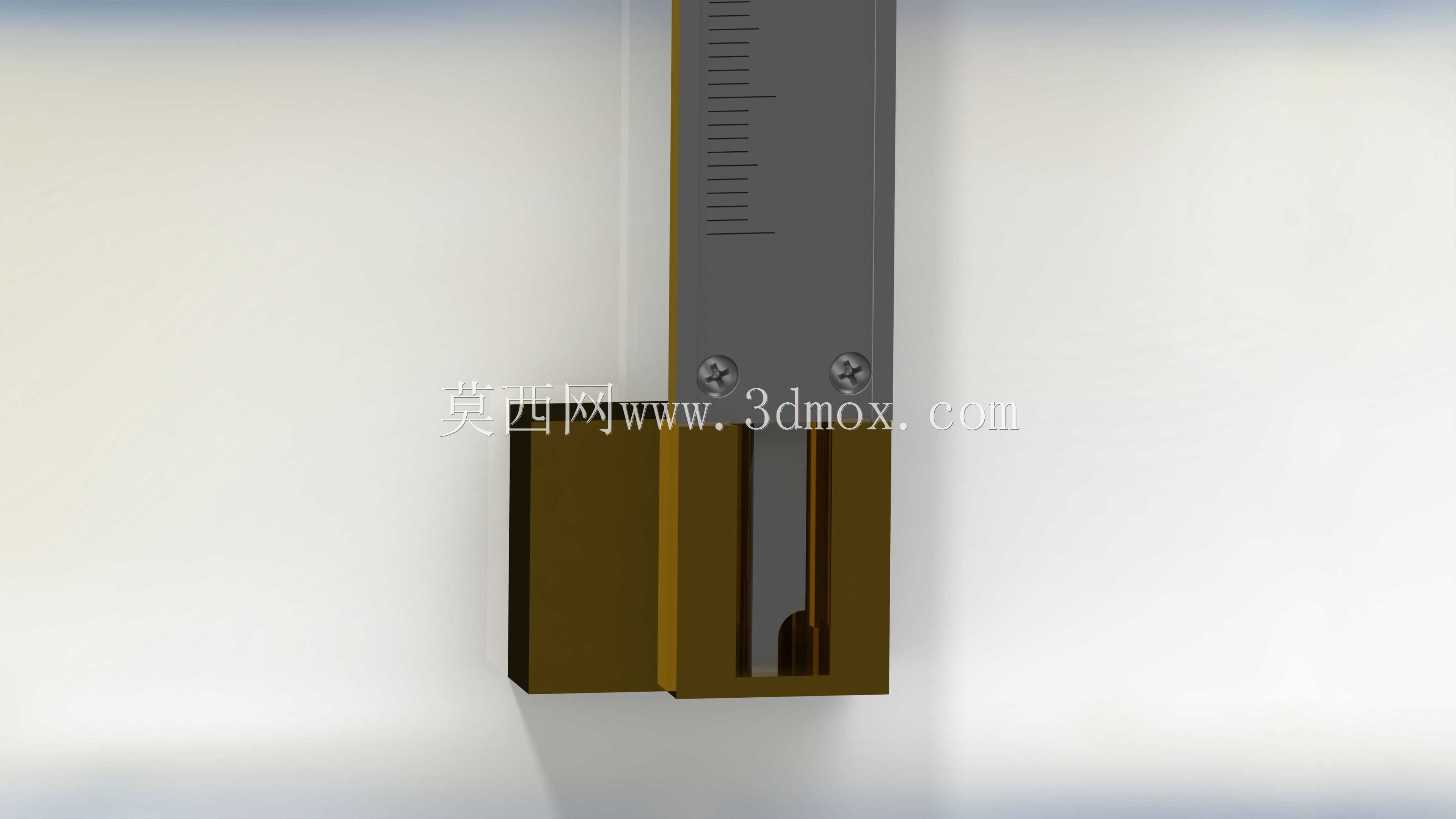

　　两测量面闭合时不存在可见缝隙，保证薄件测量时不会因为接触面贴合不严出现数值偏差。滑动游标部分与主尺的配合间隙经过精密配研，推拉过程中无明显旷量，同时不会出现卡滞现象，上方设置的锁紧螺钉可以在测量完成后快速固定游标位置，方便检验人员将量具从被测工件上取下后再仔细读数，避免在狭窄空间内读数产生的视差误差。从实际使用的尺寸边界来看，这款卡尺的整体长度适配常规手持操作的人机工程要求，成年人单手握持时拇指可以自然搭在游标推块上，完成推拉、锁紧的全套操作无需换手，测量爪的开合行程覆盖了常规五金件、钣金件、塑胶件的厚度测量范围，既可以测量0.1mm厚度的薄金属片，也能满足几十毫米厚度型材的检测需求。在结构细节设计上，尺身尾部延伸出的深度测量杆，

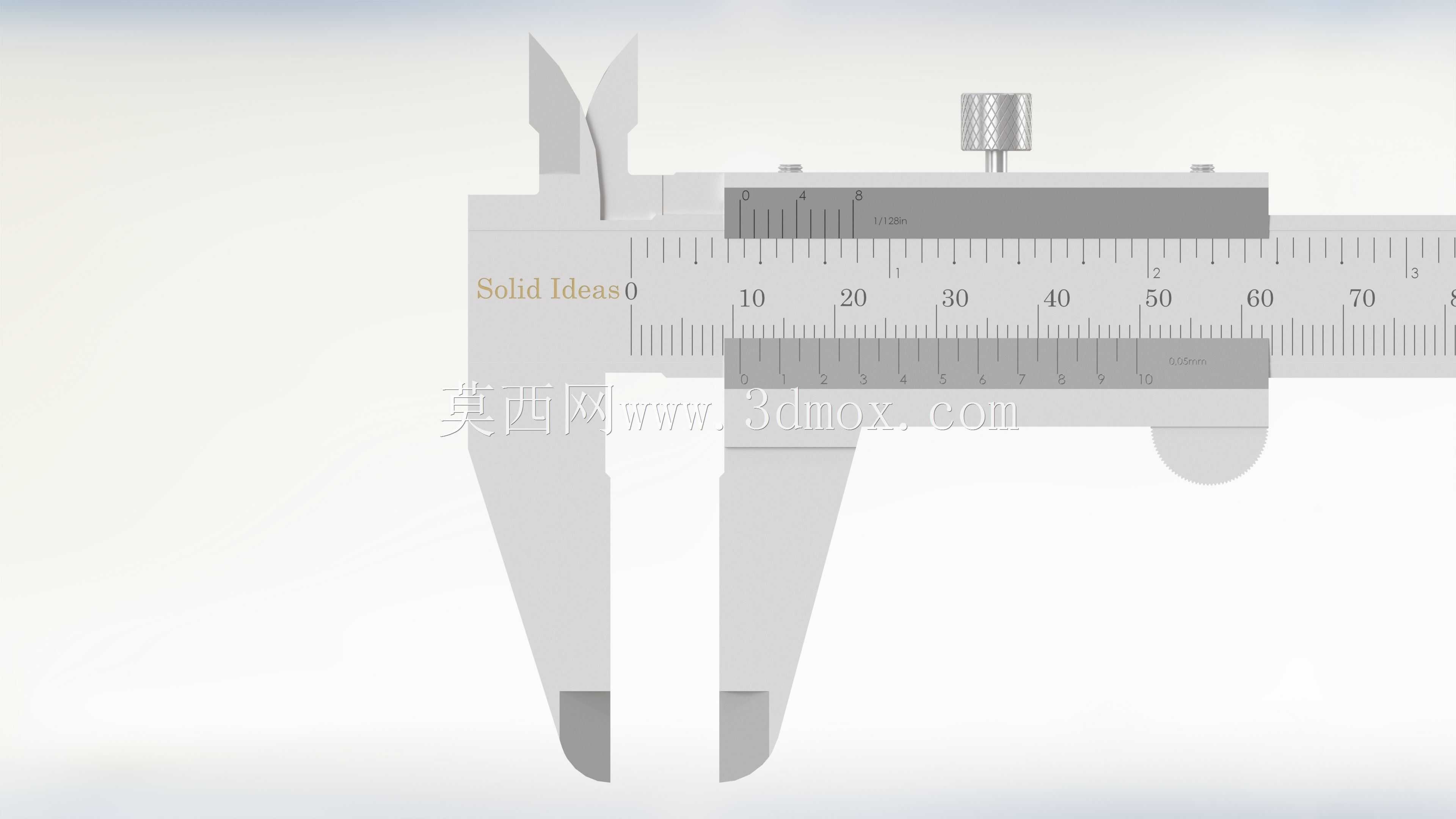

　　可以兼顾台阶深度、盲孔深度的辅助测量，拓展了单把量具的使用场景，不需要检验人员在工位上频繁更换不同类型的测量工具，提升一线检验的工作效率。量爪的尖端做了微小的倒角处理，既可以伸入狭小的缝隙位置测量局部厚度，也能避免尖锐边角在使用过程中划伤工件表面或者操作人员的手部，符合车间作业的安全设计要求。主尺刻度与游标刻度的刻线采用激光蚀刻工艺，刻线清晰均匀，长期使用摩擦后也不会出现刻度模糊脱落的问题，刻度的标注间距遵循公制计量的标准读数规则，配合游标上的分度值，可以实现0.02mm级别的读数精度，满足绝大多数常规机械加工零件的尺寸公差检测要求。在建模过程中，需要重点关注滑动副的配合间隙还原，不能将游标与主尺做成完全贴合的零间隙状态，

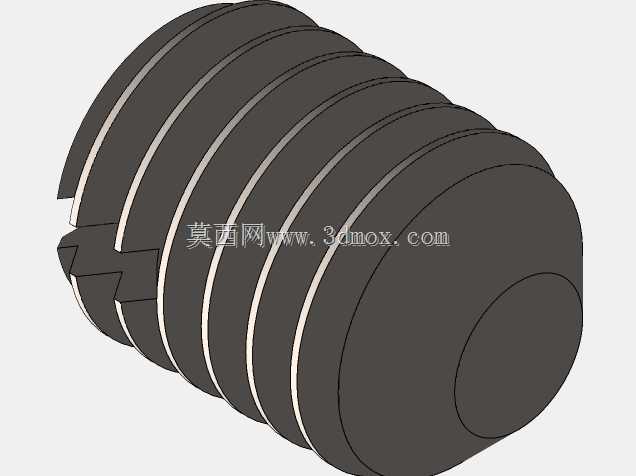

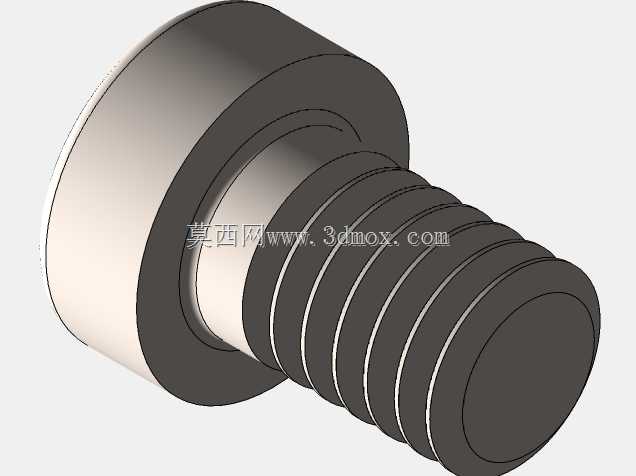

　　要预留出实际使用中滑动配合的合理公差空间，同时测量爪的两个贴合面要保证平行度约束，还原真实量具的装配关系，避免建模后出现结构干涉、不符合实际装配逻辑的问题。尺身的防滑纹理、锁紧螺钉的螺纹细节、推块的防滑结构都需要做精细化还原，这些细节不仅影响模型的视觉真实感，也能为后续做量具类产品的结构改进、人机工程优化提供可参考的三维数字模型基础。这类手动游标测厚工具虽然结构原理简单，但在中小批量机械加工、五金制造、模具维修等场景中依然是不可替代的基础检测器具，它的结构可靠性、测量稳定性经过了上百年的工业应用验证，没有复杂的电子元器件，后期维护成本极低，只需要定期擦拭清洁、涂抹少量防锈油即可长期保持使用精度，对于没有配备高端影像测量仪的小型加工车间来说，是控制产品尺寸精度的核心计量器具。
