高精度数显线性刻度测量装置结构设计

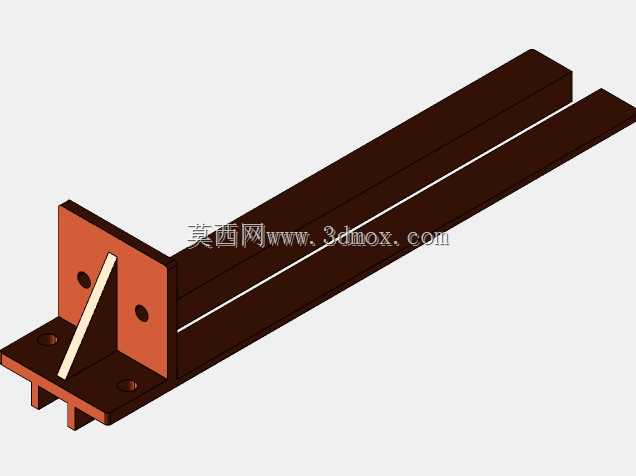

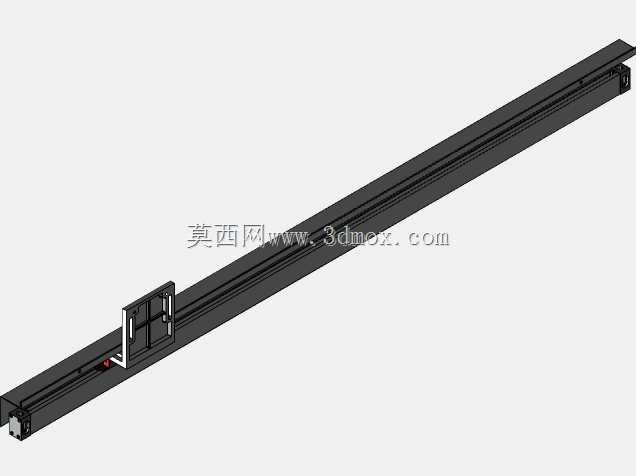

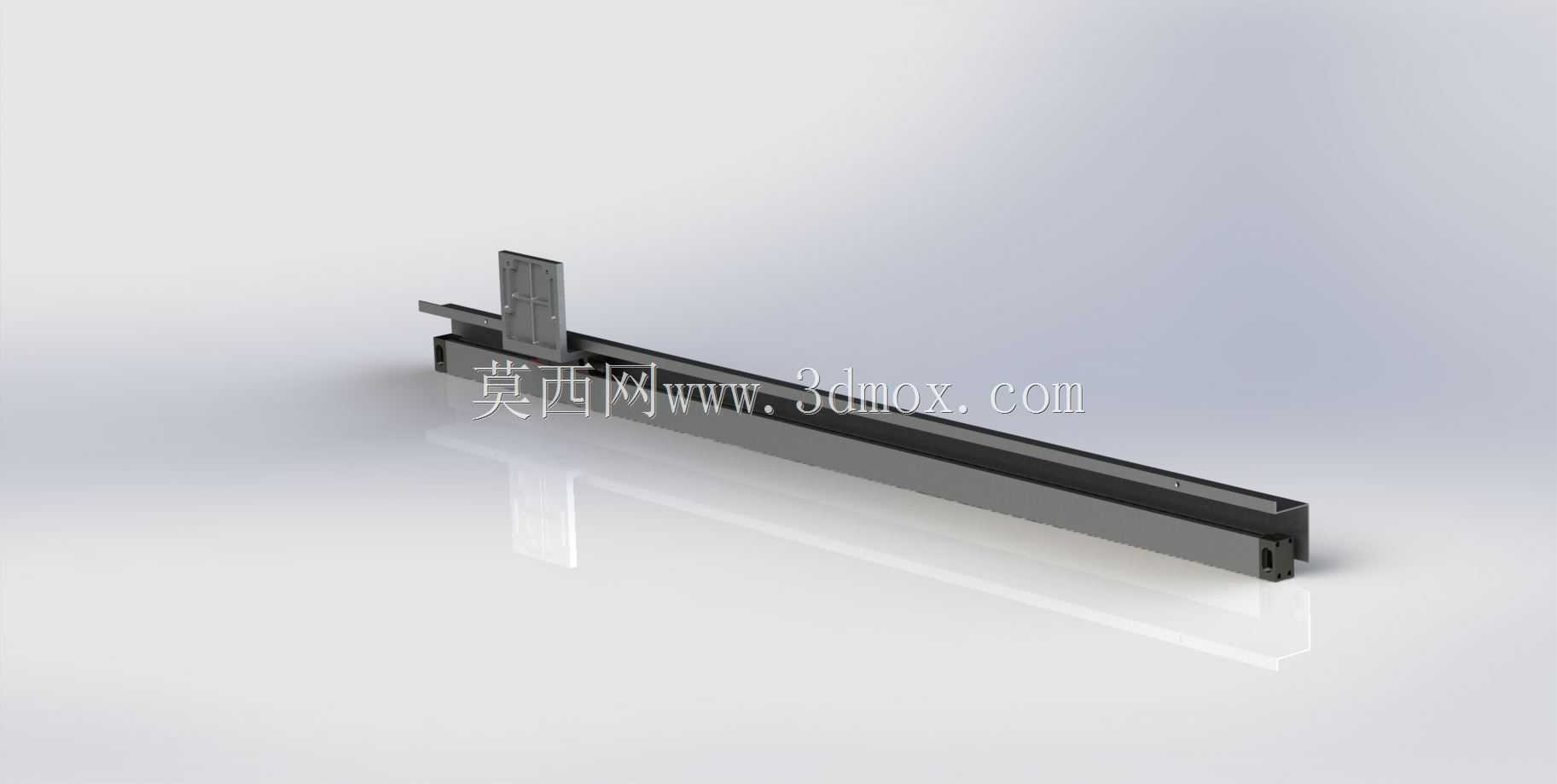

　　在精密加工、设备调试、位移反馈的各类工业场景里，线性位置的精准读取一直是影响装配精度、加工一致性的核心环节，这款数显线性刻度装置，正是针对传统目视刻度读数误差大、效率低的痛点做的结构优化设计。先从实际使用场景来说，这类装置常被集成在机床进给轴的位置校验、工装夹具的行程限位校准、自动化滑台的位移反馈复核环节，也会被用在实验室的线性位移标定工位，替代传统的玻璃刻度标尺，减少人工读数的视差影响。从功能特性上看，它的滑动测头和主尺身采用低摩擦配合结构，测头滑动过程中无卡滞、无旷量，数显模块直接集成在滑动测头上，不需要额外外接读数头，测量数值直接在测头端的显示窗口输出，支持公制单位的直接读取，部分工况下也可通过内置切换功能适配英制读数需求，

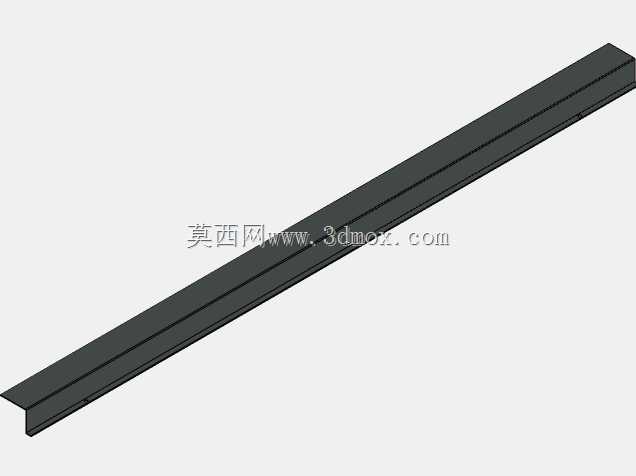

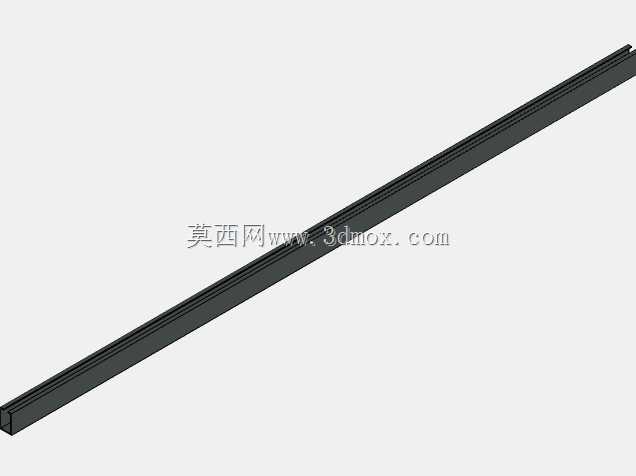

　　零位可在全行程任意位置设置，方便做相对位移的快速测量，不需要反复计算基准差值。设计思路上，主尺身采用铝合金型材做基体，表面做硬质阳极氧化处理，既保证了长行程下的直线度，又控制了整体重量，不会给被测量的运动部件带来额外负载；尺身内部的光栅传感组件做了密封防护设计，滑动配合处采用双唇防尘密封条，能阻挡加工车间里的切削液飞溅、金属碎屑进入尺身内部，避免刮伤光栅刻度层，延长装置在恶劣工业环境下的使用寿命。测头部分的安装面做了标准化的螺纹孔设计，可直接通过内六角螺丝固定在被测运动部件上，不需要额外做转接板设计，降低安装适配的工作量。再说到外形尺寸与安装边界，这款线性刻度的主尺身截面为窄长矩形结构，整体厚度控制在较薄的区间，

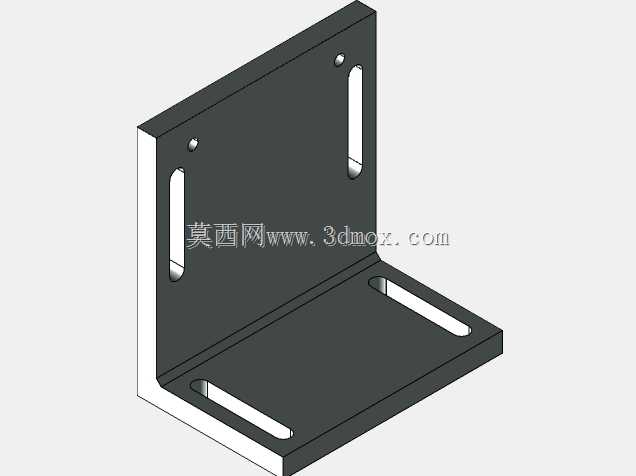

　　能适配设备内部狭小的安装空间，不会和周边的管线、其他结构件产生干涉；尺身两端的安装固定孔采用长圆孔设计，安装时可在小范围内调整固定位置，补偿安装基面的加工误差，不需要对安装基面做二次修配；滑动测头的伸出长度做了限位设计，全行程滑动时测头不会超出尺身两端的防护端盖，避免超程滑动导致内部传感排线拉断。实际选型使用时，需要注意安装基面的平面度误差要控制在合理范围内，若基面翘曲过大，会导致尺身变形，进而增大滑动阻力，甚至出现读数跳数的问题；固定尺身时螺丝的锁紧力矩要均匀，避免单点锁紧力过大导致尺身产生弯曲变形，影响测量精度。和传统的机械式游标刻度相比，这款数显结构不需要操作人员掌握游标读数的技巧，

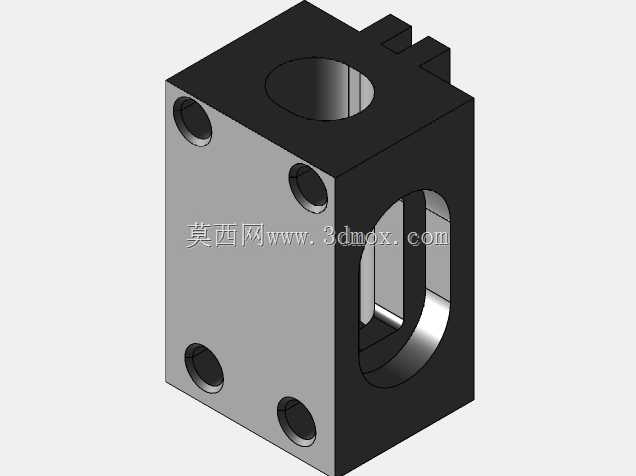

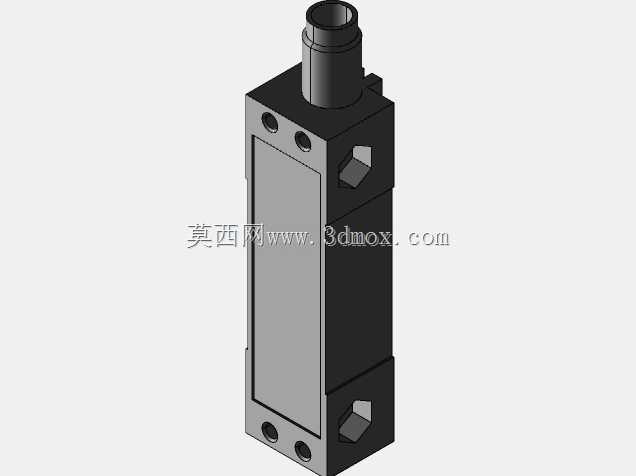

　　新入职的装配人员经过简单说明就能快速上手读取数值，能大幅降低工位的培训成本，也减少了读数错误导致的装配返工问题。在自动化设备的调试环节，这类数显线性刻度还可以配合设备的控制系统做位置校准，将数显输出的数值和设备伺服系统的反馈数值做比对，快速排查伺服传动环节的反向间隙、传动误差，不用再靠打表的方式逐段测量，能缩短设备的出厂调试周期。从结构细节上看，尺身内部的光栅条采用粘接固定的方式安装在铝基体的定位槽内，定位槽的加工精度直接决定了光栅条的直线度，进而影响全行程的测量精度，设计时在铝基体挤压成型阶段就对定位槽的尺寸公差做了严格控制，后续机加工环节只对两端的安装端面和固定孔做精加工，最大程度减少加工应力对尺身直线度的影响。滑动测头内部的读数头采用预压弹簧结构，保证读数头和光栅条之间的间隙始终保持在恒定区间，即使测头受到轻微的侧向力，也不会改变读数间隙，避免出现读数不稳定的问题。端盖部分采用工程塑料材质，和尺身端面采用卡扣加密封胶的固定方式，既起到防护内部组件的作用，也不会因金属端盖的加工毛刺刮伤内部的传感排线。
