双级行星齿轮减速传动结构设计

　　这套行星齿轮减速结构最初面向天文馆穹顶投影设备的载台驱动需求开发，这类场景对传动系统的回差控制、运转平顺性、负载承载能力都有极高要求——穹顶投影的载台需要长时间低速平稳运转，既要承载整套投影光学组件的重量，又要保证运转过程无卡顿、无明显振动，避免投影画面出现抖动偏移，同时还要满足场馆长期低维护的使用需求。

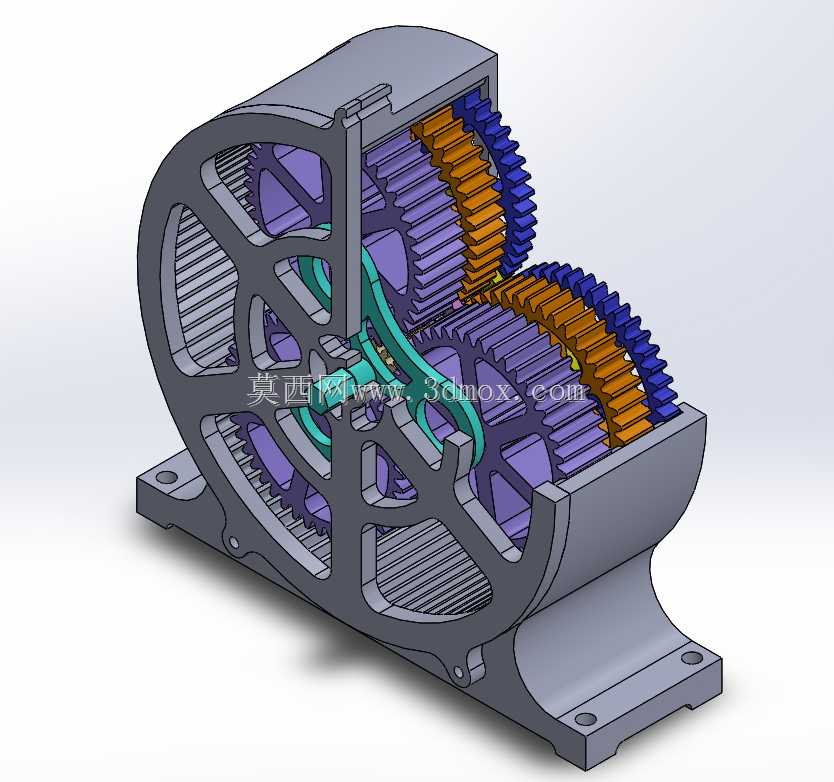

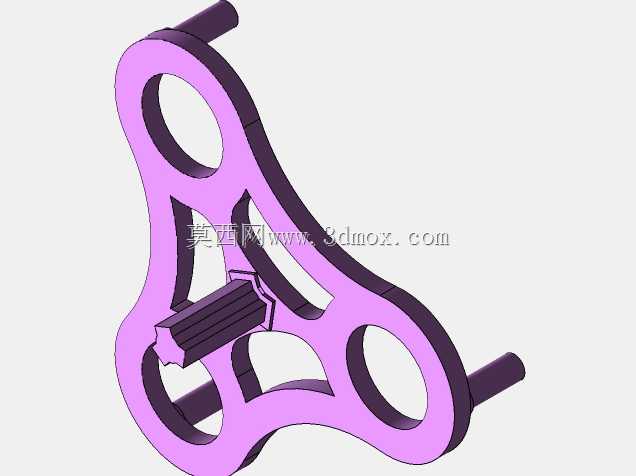

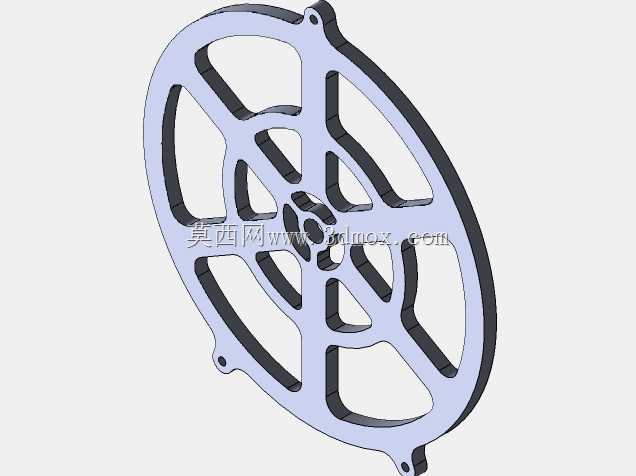

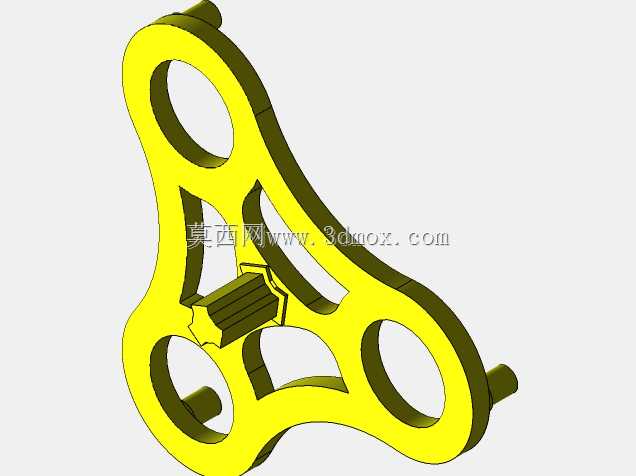

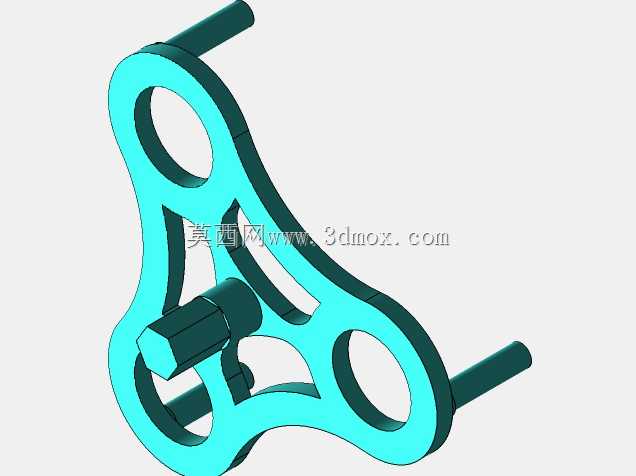

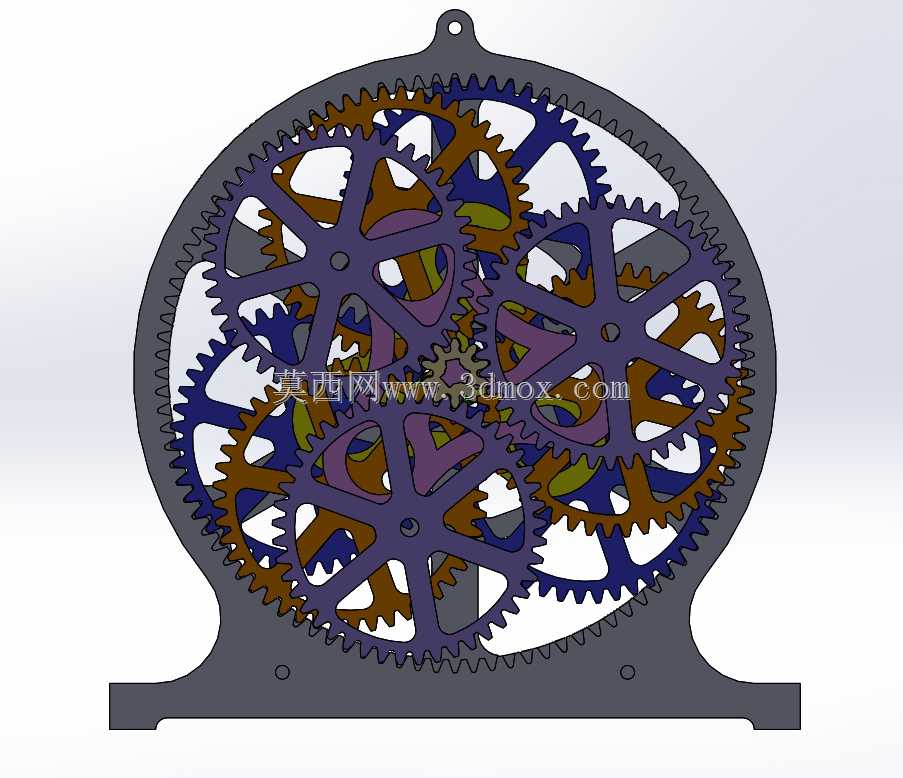

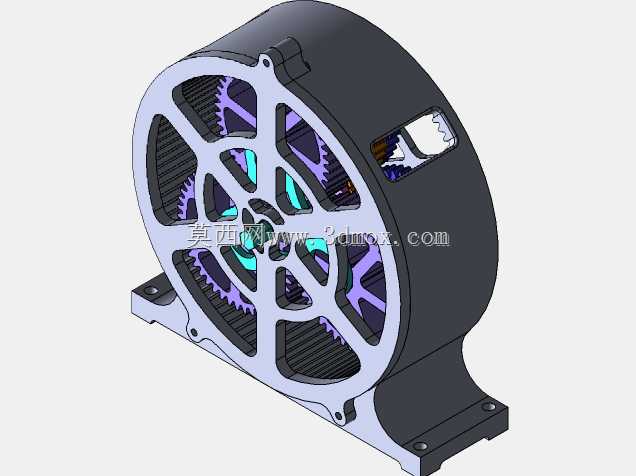

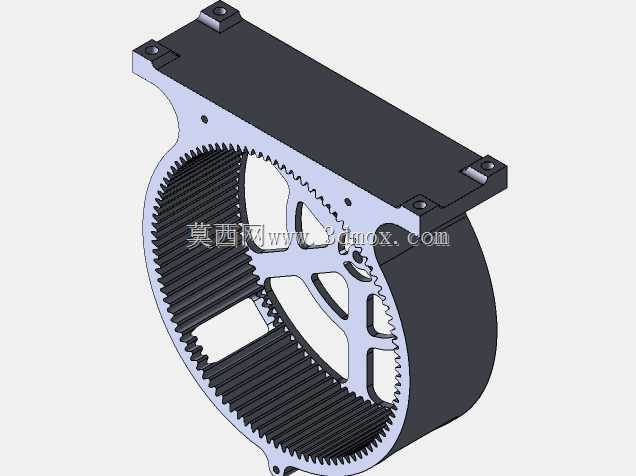

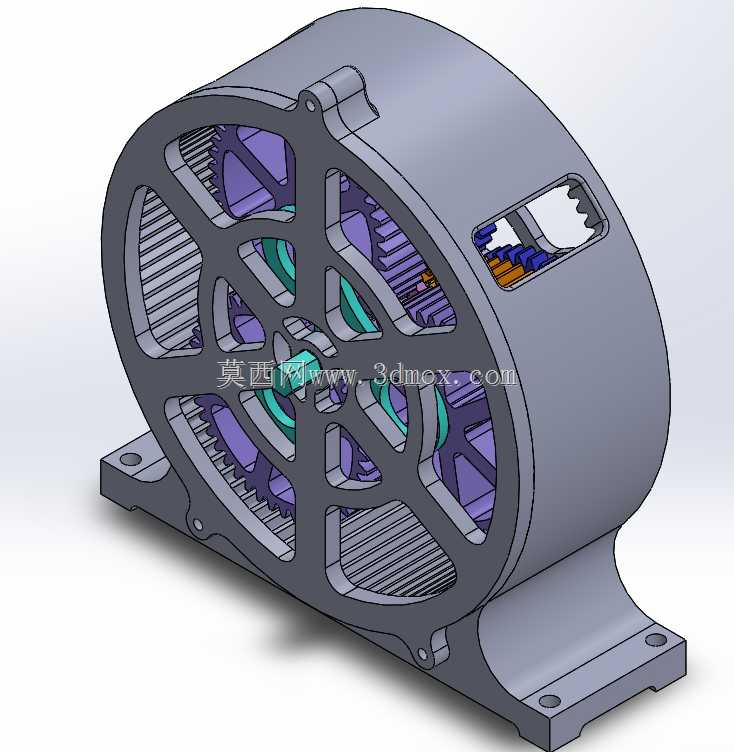

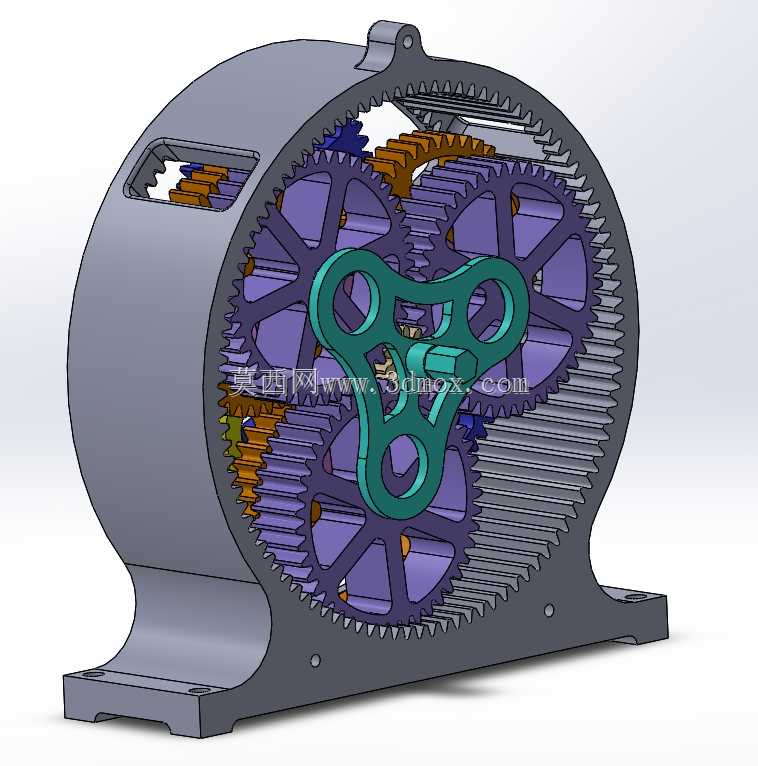

　　从结构布局来看，这套减速结构采用两级行星轮系串联的传动方案，输入端连接驱动源后，动力先进入第一级行星轮组，通过太阳轮与多个行星轮的啮合实现第一级减速增扭，再通过行星架将动力传递至第二级轮系的太阳轮，经过第二组行星轮与内齿圈的啮合传动后，最终由输出端的连接结构输出低转速大扭矩的动力。两级轮系的内齿圈集成在壳体内部，既减少了额外的连接零件，又能保证轮系啮合的同轴度，降低装配过程中的累计误差。壳体采用剖分式镂空设计，侧面的辐条式镂空结构并非单纯为了减重，在天文馆这类封闭室内场景中，设备长期运转产生的热量可以通过镂空结构快速散出，同时镂空结构也方便运维人员在不拆解整机的情况下观察内部轮齿的啮合状态、润滑脂的留存情况，降低日常巡检的难度。壳体底部设置了带安装孔的一体式铸造支座，安装孔的位置经过公差匹配，可直接与场馆载台的安装基座通过螺栓紧固，安装基准面经过铣削加工，能保证整机安装后输入输出轴的同轴度符合设计要求，避免额外的偏载力作用在轴承上缩短使用寿命。

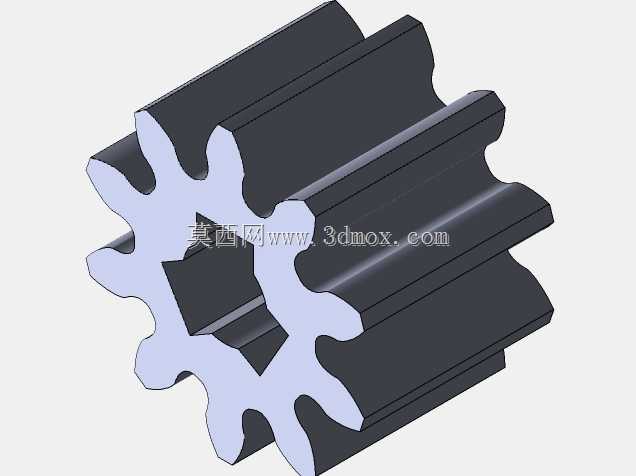

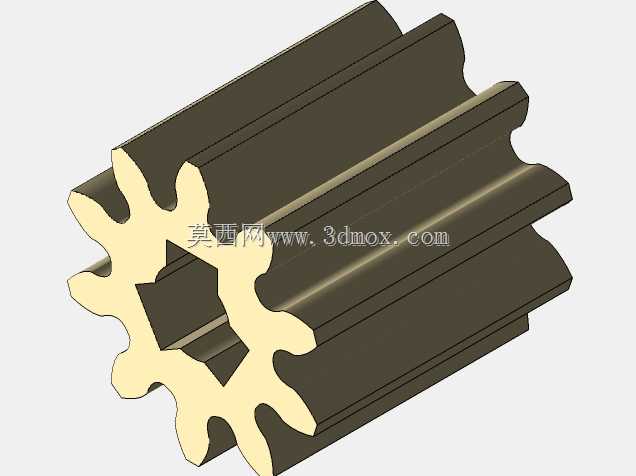

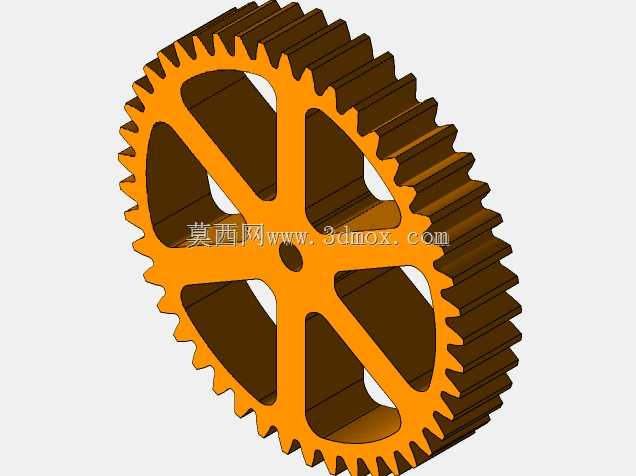

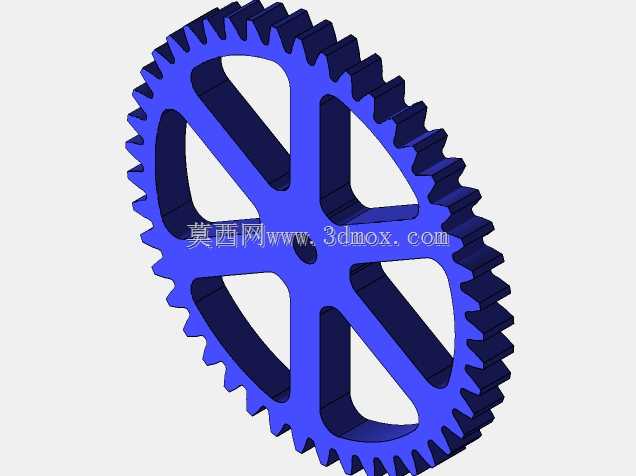

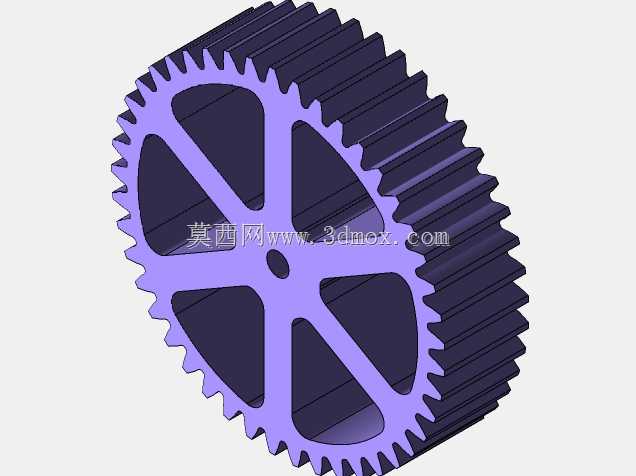

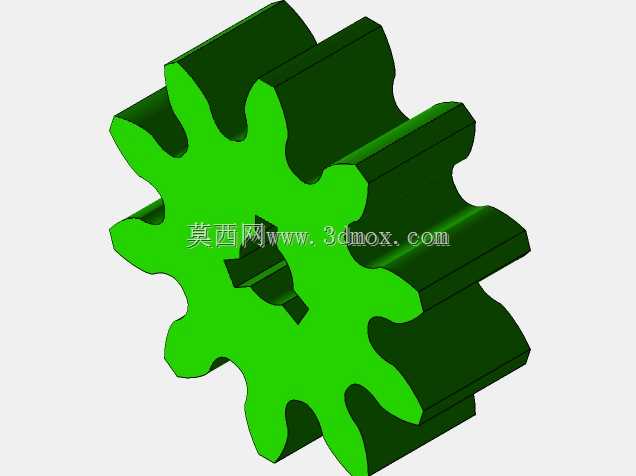

　　设计过程中，每一级行星轮都采用三个行星轮沿太阳轮周向均布的布局，这种布局可以将输入扭矩均匀分散到三个啮合点上，相比单齿轮传动的结构，同等体积下能承载更大的负载，同时三个行星轮的啮合作用力可以在周向相互抵消一部分，降低轴承受到的径向载荷，提升整套结构的运转稳定性。轮齿的参数匹配经过反复校核，各级齿轮的模数根据该级传递的扭矩大小匹配，高速级采用小模数齿轮保证传动平顺性，低速级采用稍大模数齿轮提升轮齿的抗弯曲强度，避免大负载下出现断齿风险。行星轮的支撑采用滚针轴承搭配销轴的结构，销轴与行星架的安装孔采用过盈配合，保证行星轮运转过程中不会出现销轴窜动的问题，滚针轴承则能降低行星轮自转过程中的摩擦阻力，提升传动效率。

　　在实际应用中，这套结构除了适配天文馆投影载台驱动，也可移植到其他需要低速大扭矩、低回差传动的场景，比如精密回转工作台、自动化设备的分度转台、小型观测设备的俯仰驱动机构等。设计时预留的输出端连接接口采用标准平键连接结构，可根据不同的负载端连接需求更换适配的输出法兰，不需要改动内部轮系结构就能适配不同的安装场景。内部的润滑空间经过密封结构设计，剖分壳体的结合面设置密封槽，可填充密封胶或者安装密封胶条，避免润滑脂泄漏同时阻挡外界粉尘进入轮系啮合区域，适配室内场馆长期免维护的使用需求。整套结构的外形轮廓根据安装空间做了圆弧化处理，没有突出的尖锐结构，既避免安装运维过程中出现磕碰划伤，也能在紧凑的安装空间内最大化利用内部空间布置轮系，在保证减速比和承载能力的前提下尽可能缩小整机体积，减少对场馆内部安装空间的占用。
