K系列斜齿轮锥齿轮减速电机一体化结构

　　做传动结构设计快十年，经手的减速电机选型和改型项目不下百个，K系列的斜齿轮-锥齿轮减速电机一直是重载传动场景里的常客，这次拿到的三维结构，把这类产品的工程细节还原得很到位。先从实际应用场景说，这类减速电机最常出现在输送线的重载驱动段、自动化立体仓库的堆垛机行走机构、建材生产线上的物料输送辊道、包装机械的主传动单元，还有起重设备的小车行走机构里——这些场景的共性是需要电机输出轴和设备输入轴呈90度垂直布置，同时要在有限安装空间里拿到大减速比、高输出扭矩，普通的同轴减速电机没法满足换向需求，蜗轮蜗杆减速机的传动效率又偏低，长期重载运行发热量大，K系列的斜齿轮锥齿轮结构刚好平衡了换向需求、传动效率和承载能力。

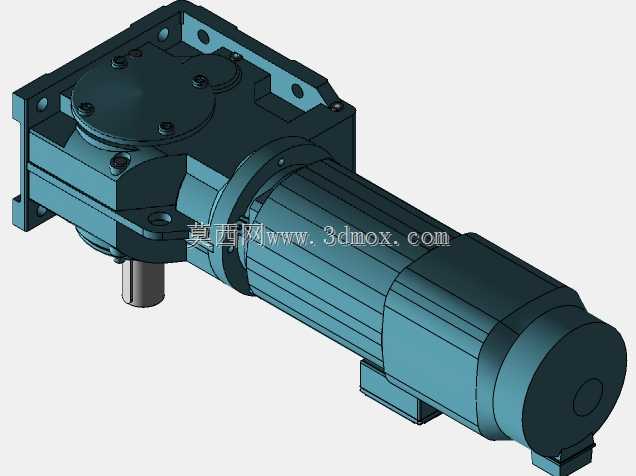

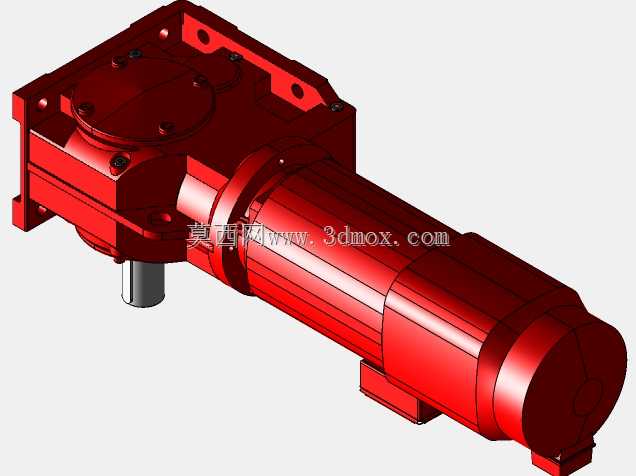

　　从结构设计思路来看，这个模型把电机和减速箱做成了一体化集成结构，没有采用传统的联轴器连接分体电机和减速箱的方案，直接把电机的输出轴做成减速箱第一级斜齿轮的输入轴，省掉了联轴器的安装空间，也避免了联轴器对中误差带来的振动和轴承额外负载。第一级采用斜齿轮传动，斜齿轮的重合度比直齿轮高，传动过程中同时参与啮合的齿对数更多，运行更平稳，噪音更低，适合电机端高转速的输入工况；第二级采用弧齿锥齿轮来实现90度的动力换向，弧齿锥齿轮的承载能力比直齿锥齿轮高很多，齿面接触应力分布更均匀，能承受更大的冲击载荷，换向之后的末级传动再通过斜齿轮组把转速降到目标输出值，三级传动的结构可以覆盖很宽的减速比范围，不用额外增加传动级数就能满足不同输出转速的需求。

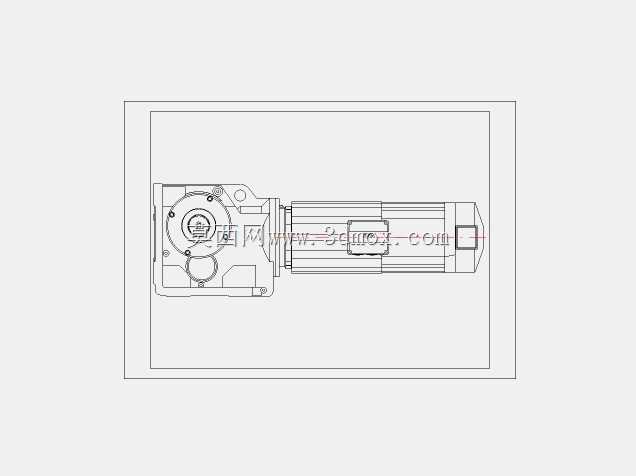

　　再看安装边界和外形尺寸的设计细节，这个模型的减速箱输出轴是实心轴直联结构，输出端的法兰盘做了加厚处理，法兰上的安装孔是通孔设计，适配螺栓直接穿装固定，安装时可以根据现场需求选择卧式安装或者法兰式立式安装，不用额外改动机箱结构。减速箱的箱体采用分体式铸造结构，合箱面做在齿轮腔的中分位置，装配时可以先把各级齿轮、轴承、油封依次装到下箱体里，再扣合上箱体打销定位、拧紧紧固螺栓，后期维护拆检的时候不用把整个减速箱从设备上拆下来，只要打开上箱盖就能检查齿轮啮合情况、更换润滑脂。电机的接线盒布置在机筒的侧上方，不管是卧式还是立式安装，接线盒的操作空间都不会被安装基础或者周边构件挡住，接线口做了防水密封结构，适配车间多粉尘、有少量溅水的工况。

　　从功能特性上来说，这个一体化结构的减速电机，电机部分采用的是标准三相异步电机的安装接口，要是后期电机出现故障需要更换，不用整体更换减速箱，只要拆掉电机和减速箱连接的端盖螺栓，就能把电机部分抽出来更换同规格的标准电机，备件通用性很强。减速箱的输入轴端、输出轴端都装了双唇口骨架油封，能有效防止箱体内的润滑脂泄漏，同时阻挡外界的粉尘、切削液、水汽进入齿轮腔，延长齿轮和轴承的使用寿命。箱体上预留了油位观察孔和注油、放油螺塞，日常维护的时候不用拆箱就能检查润滑油的油位和清洁度，换油的时候也能快速把旧油排干净。

　　实际选型的时候，用这个三维模型可以直接在装配环境里做干涉检查，比如要把这个减速电机装到辊道输送机的机架上，只要把模型导入到设备总装里，就能核对输出轴和辊子轴的连接尺寸、减速箱底部和机架横梁的安装孔位是否匹配、电机尾部的散热风扇端和周边的护栏、走线槽有没有足够的安全间隙，不用等实物到现场才发现安装干涉，能省掉很多现场改孔、切割构件的麻烦。另外这个模型的齿轮部分是按实际啮合参数建模的，做有限元分析的时候，可以直接导入模型做齿面接触应力分析、输出轴的挠度校核，不用再重新简化建模，对做传动系统仿真的工程师来说能省不少前期建模的时间。

　　很多刚接触传动选型的工程师容易忽略安装边界的细节，比如这个减速电机的吊环位置是设计在减速箱顶部的重心正上方，吊装的时候不会出现倾斜，要是自己建模的时候没注意吊环位置，现场吊装很容易出现滑脱或者碰撞周边设备的问题。还有输出轴的键槽尺寸，模型里是按标准平键的尺寸做的，选联轴器或者链轮的时候直接核对键槽宽度和深度就行，不用反复查机械设计手册核对轴伸尺寸。这类集成式减速电机的设计核心就是在最小的安装空间里实现最大的输出扭矩，同时兼顾安装维护的便利性，这个模型把这些工程细节都做了还原，不管是做设备选型参考还是做同类产品的改型设计，都有很高的参考价值。
