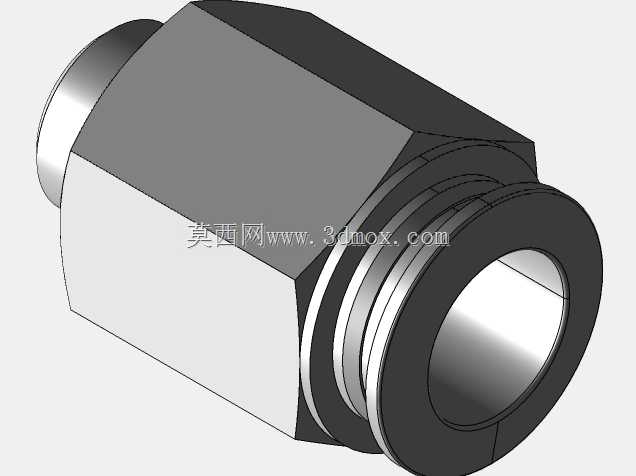

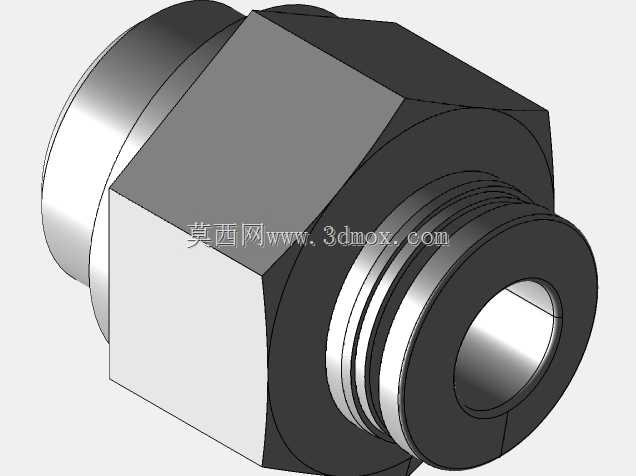

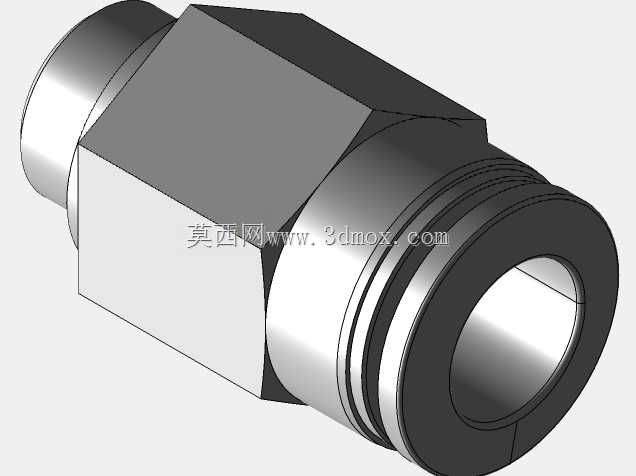

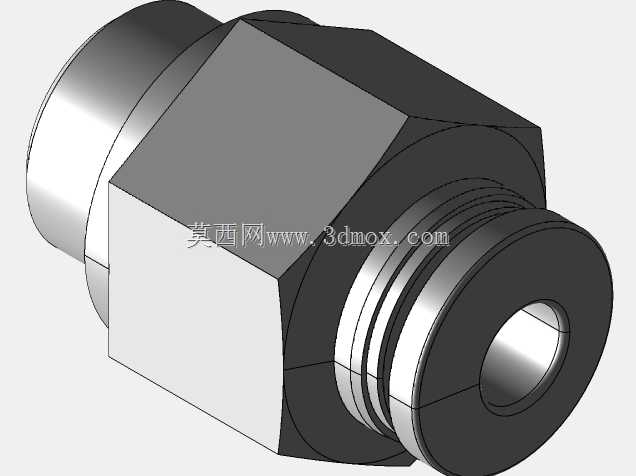

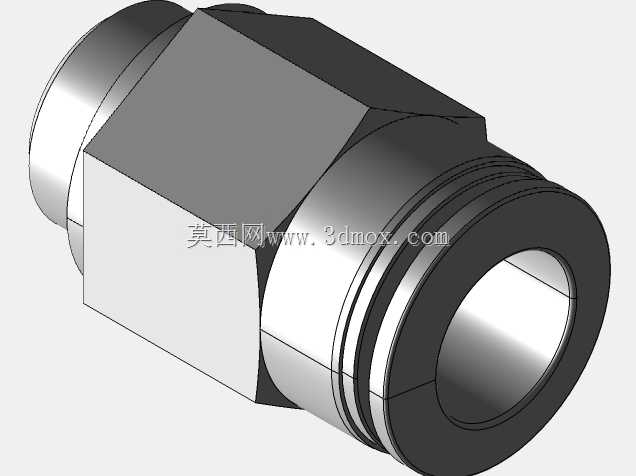

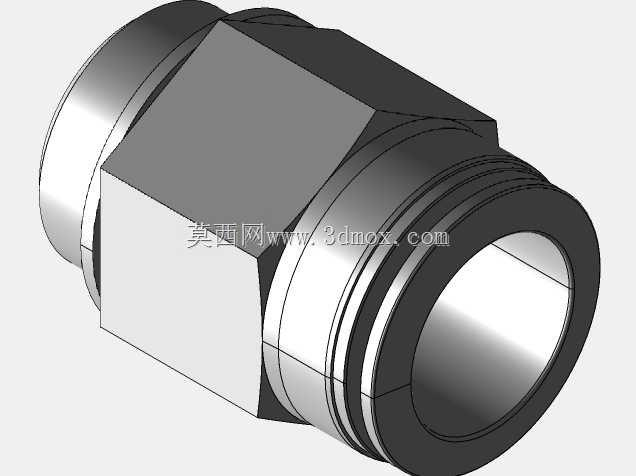

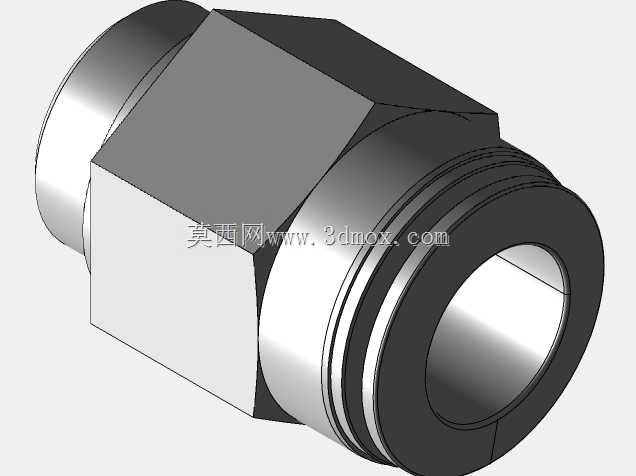

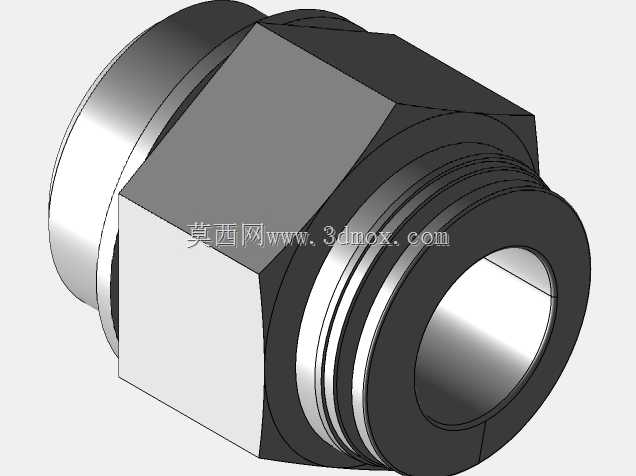

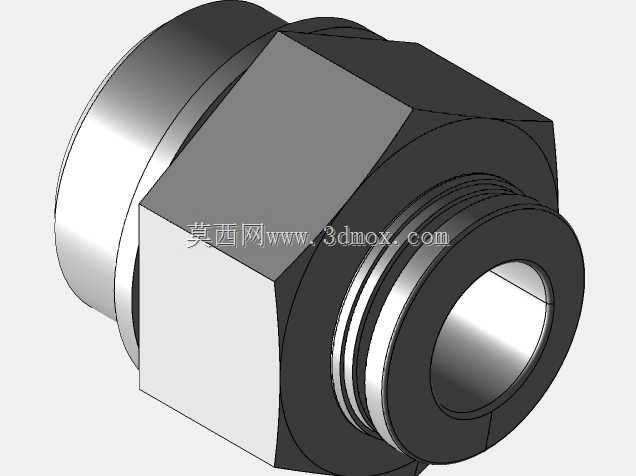

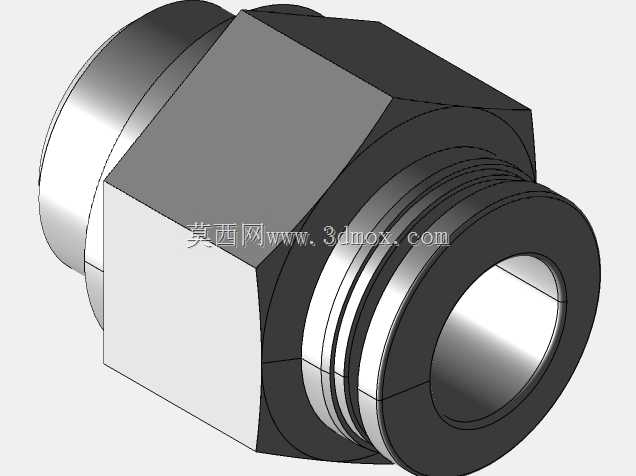

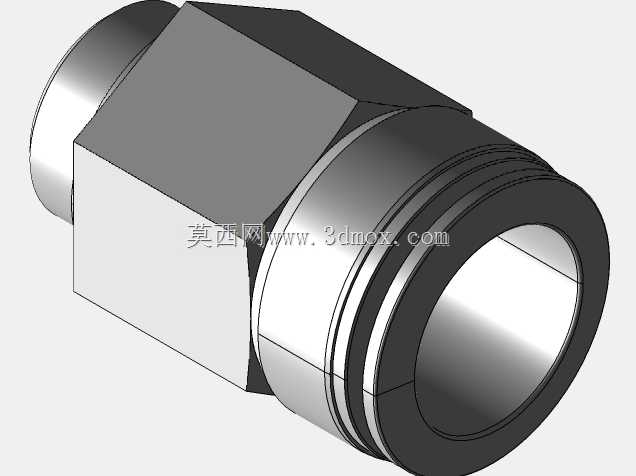

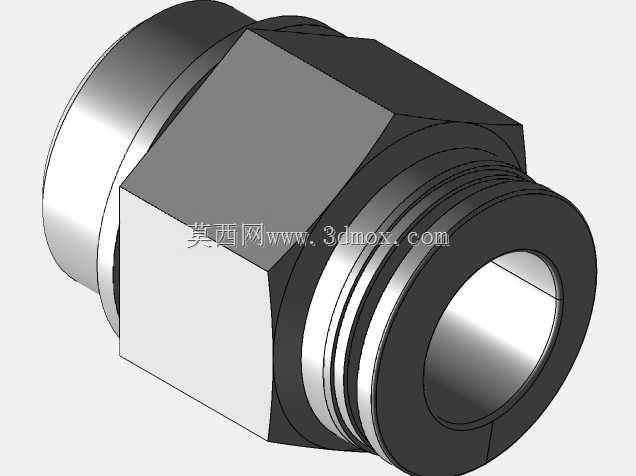

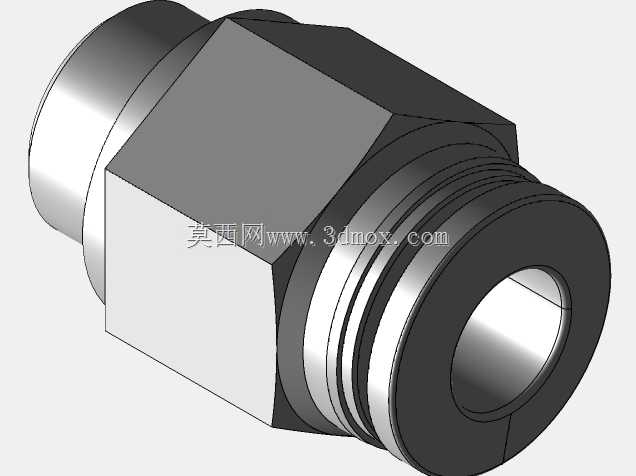

气动管路六角外螺纹快插接头结构

　　这类接头在气动控制回路、低压流体输送管路里的应用占比极高，不管是自动化生产线的气源分配支路、小型气动执行元件的进气端连接，还是实验室气路的终端转接，都能看到同结构产品的身影。实际选型时最先要确认的就是两端的适配边界，一端的外螺纹段需要匹配对应安装基座的内螺纹规格，螺纹配合长度不能超过基座内螺纹的有效深度，否则安装时会顶死基座内部流道，造成通流截面减小甚至完全堵死；另一端的快插端则要匹配对应外径的气动软管，插入后靠内部的弹性卡爪抱紧软管外壁，配合密封圈实现端面密封，不需要额外缠绕生料带或者加装密封垫，拆装效率比传统硬管接头高很多，适合需要频繁调整管路布局的工位。从结构设计来看，中间的六角台是整个接头的受力基准，

　　扳手夹持的对边尺寸严格遵循对应螺纹规格的标准六角尺寸，既不会因为对边过小导致安装时扳手打滑磨圆角，也不会因为对边过大造成相邻安装位的干涉，六角台的两个端面分别作为螺纹端和快插端的轴向定位面，加工时两个端面的平行度公差控制在0.05mm以内，保证安装拧紧后接头不会出现偏斜，避免快插端的软管因为接头偏斜产生额外的弯曲应力，延长软管的使用寿命。流道设计上采用了等通径的平滑过渡结构，从螺纹端的入口到快插端的出口，内壁没有突兀的台阶或者锐角，压缩空气通过时的局部阻力损失很小，不会因为接头本身的结构造成回路压力降过大，对于需要稳定气压输出的精密气动控制场景，这种流道结构能有效减少气压波动带来的执行元件动作误差。

　　密封结构的设计也充分考虑了实际使用的工况，快插端内部的密封圈采用耐油丁腈橡胶材质，适配常规的压缩空气、低压润滑油等介质，工作温度范围覆盖-20℃到80℃，能满足大部分工业车间的环境使用要求；卡爪采用不锈钢材质冲压成型，齿部经过淬火处理，硬度达到HRC40以上，抱紧软管时不会因为软管内的压力冲击出现松脱，即使管路内出现瞬时的压力脉动，卡爪也能牢牢嵌住软管外壁，防止管路崩脱造成安全隐患。安装边界方面，这类接头的六角台到螺纹端面的长度是固定的，选型时需要预留足够的扳手操作空间，通常在六角台的径向方向要留出至少1.5倍对边尺寸的操作空间，否则安装时扳手无法完全卡入六角台，容易造成拧紧力矩不足或者接头表面损伤；

　　快插端的长度方向也要预留足够的软管插拔空间，不能紧贴设备侧壁或者其他管路元件，否则后期维护更换软管时无法顺利拔出，需要拆卸周边其他元件才能操作，增加维护工作量。实际使用中还要注意，这类接头只适用于低压流体输送，工作压力通常不超过1MPa，不能用于高压液压回路或者有强腐蚀介质的管路，否则会出现密封失效或者结构破裂的问题；安装外螺纹端时，拧紧力矩要控制在对应规格的推荐范围内，力矩过大会导致螺纹滑牙或者六角台断裂，力矩过小则会出现螺纹处漏气的问题，通常M5螺纹的推荐拧紧力矩在1N·m左右，1/4管螺纹的推荐拧紧力矩在3N·m左右，实际操作时可以根据密封情况微调，但不能超过材料的屈服强度对应的力矩上限。建模时需要重点关注几个配合尺寸的公差，快插端的卡爪安装槽尺寸要和卡爪的自由状态尺寸匹配，保证卡爪在槽内有足够的收缩余量，软管插入时能顺利撑开卡爪，插入到位后卡爪能回弹抱紧软管；密封圈的安装槽深度和宽度要符合密封圈的标准尺寸，压缩量控制在15%-25%之间，压缩量过大容易造成密封圈永久变形失效，压缩量过小则会出现密封不严漏气的问题；外螺纹的公差采用6g级精度，和标准内螺纹配合时能保证足够的啮合长度，同时不会因为螺纹过紧造成安装困难。
