费斯托型L型快插式气动直角接头结构

　　在气动控制系统的管路布设场景中，这类直角快插接头是解决狭小空间内气路转向连接的核心基础元件，常见于自动化生产线气动回路、小型气动设备内部走线、工业机械手末端执行器气路排布等场景，用来实现硬质气动管路与软管的90度转向连通，避免管路弯折造成的气阻增大、管路折损漏气等问题。从实际使用场景来看，当设备内部安装空间局促，直线布设的气管会与周边结构件产生干涉，或是气管需要沿设备壁面直角转向排布时，这类接头可以直接完成两个垂直方向的管路对接，不需要额外增加管路弯折段，大幅压缩气路连接所需的安装空间。

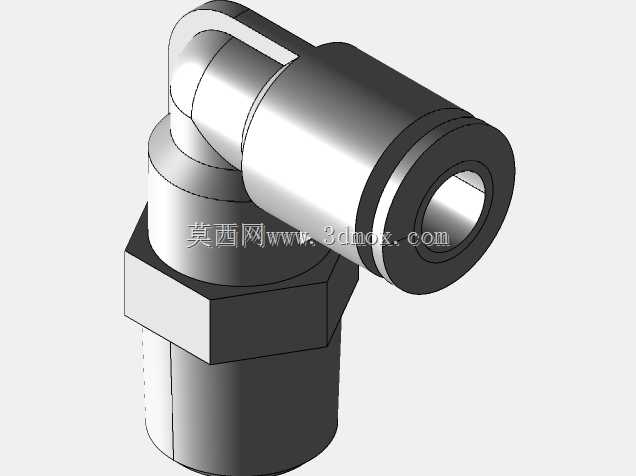

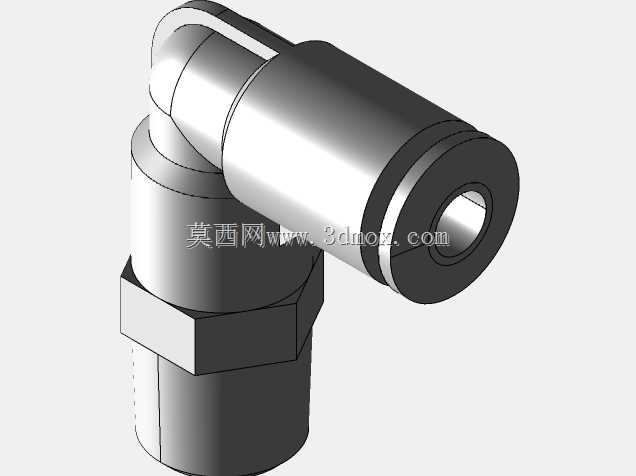

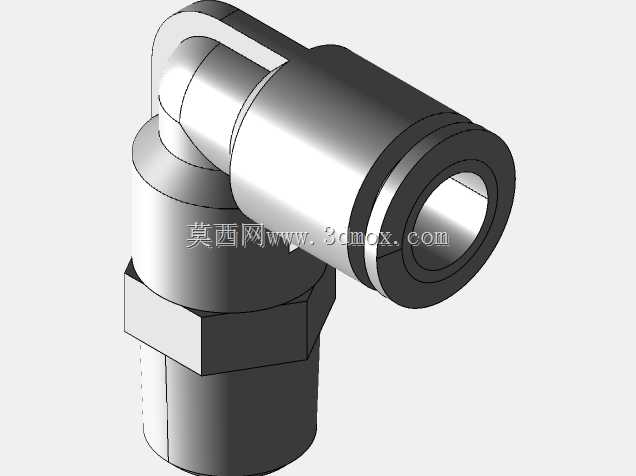

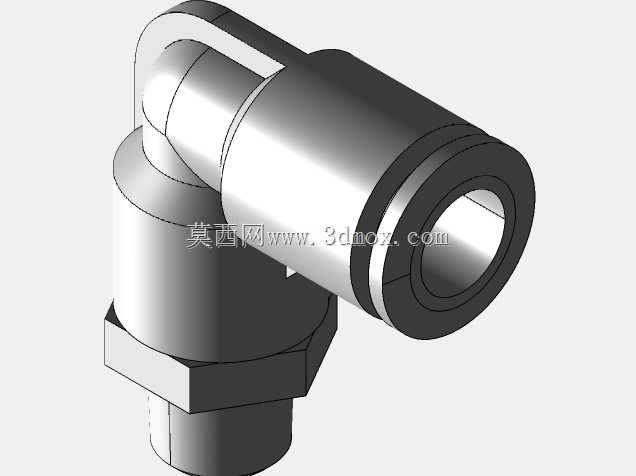

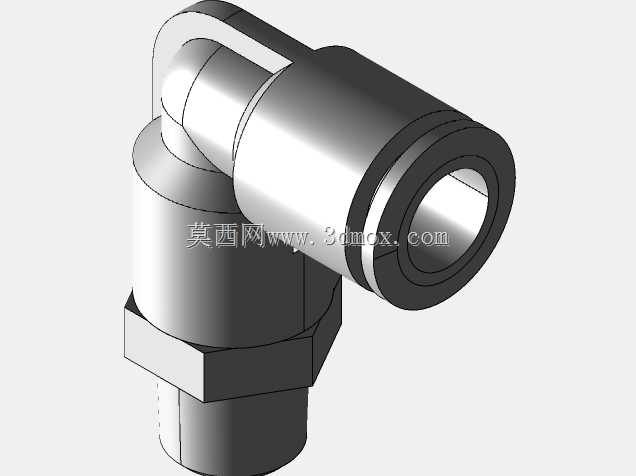

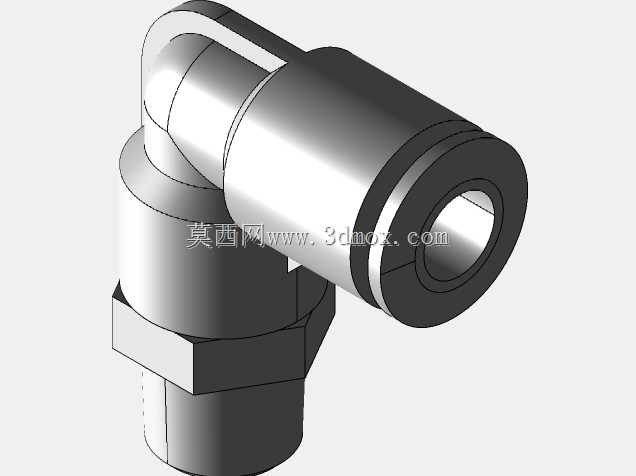

　　这款接头的结构设计完全围绕气动连接的可靠性与装配便捷性展开，整体采用L型直角布局，一端为外螺纹连接端，用来直接拧入阀岛、气缸、气动处理元件的预设内螺纹接口上，螺纹段配套的六角螺母结构可以在安装时用普通开口扳手直接施加扭矩，不需要额外的工装夹持接头主体，避免装配过程中对接头内部密封结构造成损伤。另一端为快插式连接端，内部集成了弹性卡簧、密封胶圈与定位止口，装配气管时只需要将符合外径公差要求的PU管、尼龙管垂直插入接口，直到气管顶到内部止口，弹性卡簧就会自动卡紧气管外壁，配合内部的O型密封圈实现无泄漏连接，拆卸时只需要按下接口端部的释放环，卡簧就会松开气管，可直接拔出管路，不需要额外工具，能大幅缩短现场气路装配与后期维护的工时。

　　从设计细节来看，接头主体采用金属材质加工，表面做了防锈处理，能适应车间内的切削液、润滑油飞溅环境，不会因为长期接触工业介质出现锈蚀卡滞的问题。快插端的释放环做了圆弧过渡处理，操作人员手动按压时不会出现硌手的情况，即使是长时间批量装配作业也能降低操作疲劳感。内部的密封胶圈采用耐老化的丁腈橡胶材质，在常规-10℃到60℃的车间环境下能长期保持密封性能，不会因为温度变化出现硬化收缩导致的漏气问题。

　　关于安装边界与尺寸适配，这类接头的螺纹端采用标准气动管螺纹，和市面上主流的气动元件接口完全通用，不需要额外做螺纹转换。快插端适配的气管外径覆盖常规气动系统常用的4mm、6mm、8mm、10mm、12mm等规格，选型时只需要匹配对应气管外径与连接螺纹规格即可。安装时需要注意，螺纹端拧入元件接口时要在螺纹上缠绕适量生料带或是配套螺纹密封胶，拧紧扭矩控制在对应螺纹规格的推荐范围内，避免扭矩过大导致螺纹滑牙或是接头主体开裂；快插端连接气管时，要保证气管切口平整、无毛刺、无斜口，插入前要清理气管外壁的灰尘与切屑，避免杂质带入接头内部损坏密封件，插入后要轻拉气管确认卡接到位，避免通气后气管脱出。

　　在实际气路设计中，选用这类直角接头时还要预留足够的操作空间，保证后期维护时手指可以顺利按压到快插端的释放环，不要将接头安装在被周边结构完全遮挡的位置，否则后期更换管路时需要拆卸周边零件，大幅提升维护成本。另外接头安装完成后要避免长期承受管路的径向拉扯力，管路布设时要在距离接头3-5倍气管外径的位置做管路固定，减少接头处的应力集中，延长接头的使用寿命。这类接头的流通孔径经过匹配设计，在额定工作压力下不会产生明显的气阻损失，能保证气动执行元件的动作响应速度，不会因为接头通径不足导致气缸动作迟缓、压力损失过大的问题。
