铜合金外六角螺纹管路连接接头

　　在流体输送系统的搭建与运维过程中，管路接头是决定整个系统密封可靠性与连接稳定性的核心基础零件，这款铜合金材质的外六角螺纹接头，是针对中低压流体管路场景开发的常用连接件，广泛覆盖民用给排水、小型气动回路、低压液压支路、仪器仪表引压管线等多个应用领域。从实际使用场景来看，这类接头常出现在建筑给排水的支管转接位置，用来实现不同管径金属管或复合管的过渡连接，也会在小型自动化设备的气动控制回路中，作为气缸、电磁阀与气源管路的对接元件，部分对防腐性能有要求的低压化工取样管路、制冷设备冷媒管路，也会选用同结构的铜合金接头来满足介质兼容性要求。

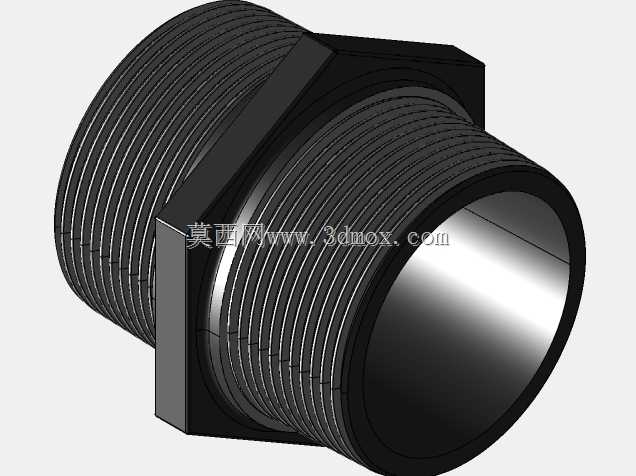

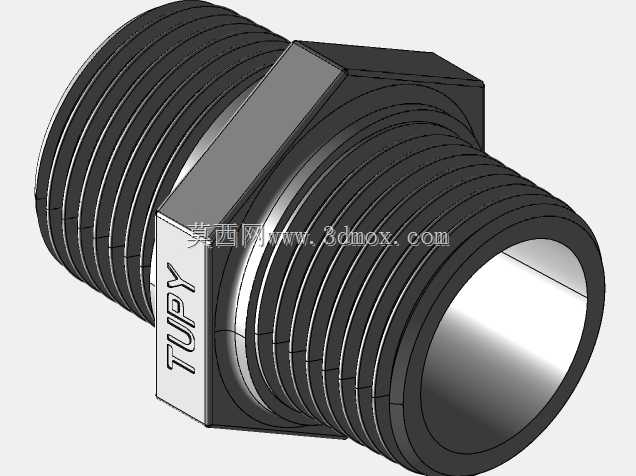

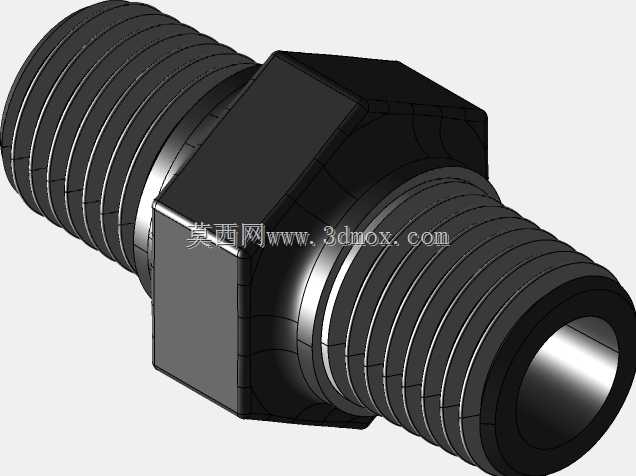

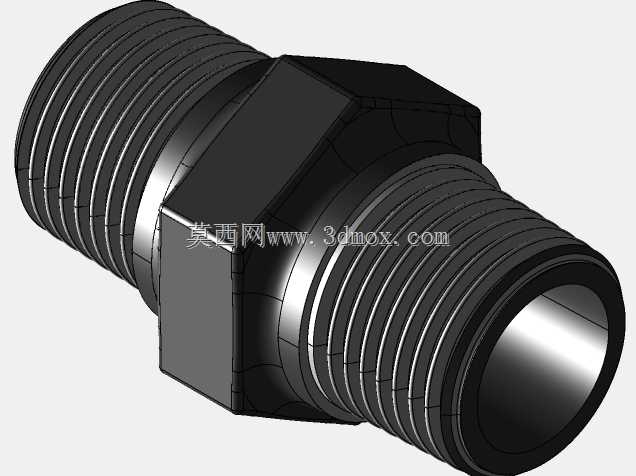

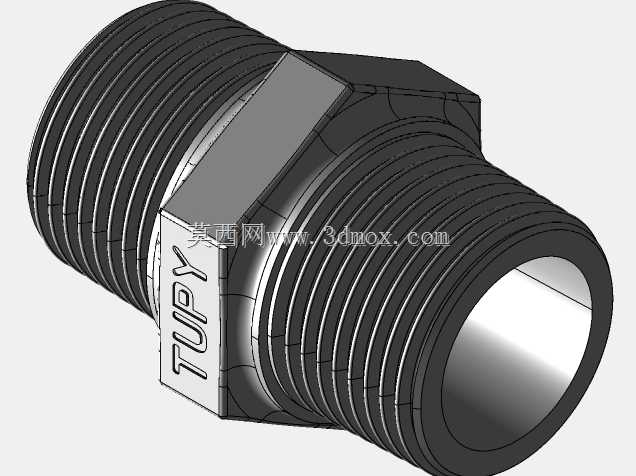

　　这款接头采用中间外六角的结构设计，并非随意选择的外形，核心是为安装过程提供足够的扭矩承载面：现场装配时，普通活动扳手、开口扳手或者套筒都可以完全贴合六角的两个平行平面，施加拧紧扭矩时不会出现打滑、啃伤零件表面的问题，相比外圆滚花或者其他异形结构，六角形的加工工艺性更好，无论是铜合金热锻成型还是后续的机加工工序，都能以更低的成本实现较高的尺寸一致性，同时六角结构的对边尺寸经过标准化设计，和同规格螺纹的常规安装工具完全匹配，不需要定制专用工装，现场运维更换时的便利性大幅提升。接头两端采用外螺纹结构，螺纹的牙型精度按照普通密封管螺纹的公差要求控制，装配时配合生料带、密封胶或者组合密封垫圈，就能实现可靠的静密封，避免输送介质出现泄漏。

　　从设计思路层面看，选择铜合金作为基材，首先是利用铜合金本身的自润滑特性，在螺纹拧紧的过程中，接触面的微量塑性变形可以填充螺纹牙之间的微小间隙，提升密封效果；其次铜合金的抗腐蚀性能优于普通碳钢，在潮湿环境或者输送水、弱腐蚀性介质时，不容易出现锈死、拆卸困难的问题，后期管路改造或者维护时，可以轻松拧下而不会断裂在管路内；另外铜合金的导热性能较好，在制冷或者有温度传导的管路场景中，能减少接头位置的温度应力集中，避免因为热胀冷缩量差异过大导致的密封失效。接头的六角本体和两端螺纹段之间设计有退刀槽结构，这个细节结构一方面是为了车削螺纹时的退刀需求，避免螺纹加工到六角端面时出现乱牙、缺牙的问题，另一方面退刀槽形成的台阶面，可以作为螺纹拧紧的轴向定位面，当接头拧入对应的内螺纹接口时，台阶面和对接件的端面贴合，配合端面的密封垫圈，能实现端面+螺纹的双重密封，比单纯依靠螺纹密封的结构承压能力更高，抗振动松动的性能也更好。

　　关于外形尺寸与安装边界，这类接头的核心尺寸参数围绕适配的管路通径设计，六角对边尺寸比螺纹大径大3-5mm，既保证足够的扳手接触面积，又不会因为外形过大导致相邻管路接头出现安装干涉；两端螺纹的有效旋合长度按照对应通径的标准要求设计，保证至少有5个以上的完整螺纹牙参与啮合，满足中低压工况下的连接强度要求；接头的总长度控制在合理范围内，不会因为过长增加管路的整体占用空间，也不会因为过短导致螺纹旋合长度不足、连接强度不够。在实际安装布局时，需要预留出扳手操作的空间，也就是六角接头周围至少要留出比对边尺寸大10mm以上的操作空间，保证扳手可以顺利卡入并完成拧紧动作，避免因为空间不足导致无法施加足够的拧紧扭矩，或者拧紧过程中磕碰相邻的管路元件。另外接头的内孔通径和适配管路的通径保持一致，没有出现通径缩口的问题，不会额外增加管路的流体阻力，保证介质输送过程中的压力损失控制在允许范围内。

　　从长期使用的可靠性角度看，这款铜合金接头的结构没有多余的复杂特征，所有转角位置都设计有微小的工艺圆角，避免应力集中问题，在承受管路振动或者轻微的管路变形时，应力可以均匀分布在整个接头本体上，不会在尖角位置出现裂纹。表面没有额外的涂层处理，铜合金本身的氧化层可以起到自然防腐的作用，不会出现涂层脱落污染输送介质的问题，对于饮用水管路、食品级低压输送管路这类对介质洁净度有要求的场景，只要基材符合对应的卫生标准，就可以直接使用。在三维建模过程中，这类接头的建模重点在于螺纹牙型的准确还原、六角对边尺寸的精度控制，以及退刀槽、端面倒角这些细节特征的完整呈现，因为这些细节直接关系到后续装配时的干涉检查、管路布局的空间验证是否准确，如果建模时省略了退刀槽或者倒角特征，在做虚拟装配的时候可能会出现实际能装、模型显示干涉，或者模型显示能装、实际安装时扳手空间不足的问题，影响整个管路系统的设计效率。
