TUPY双外丝BSP螺纹等径直通接头

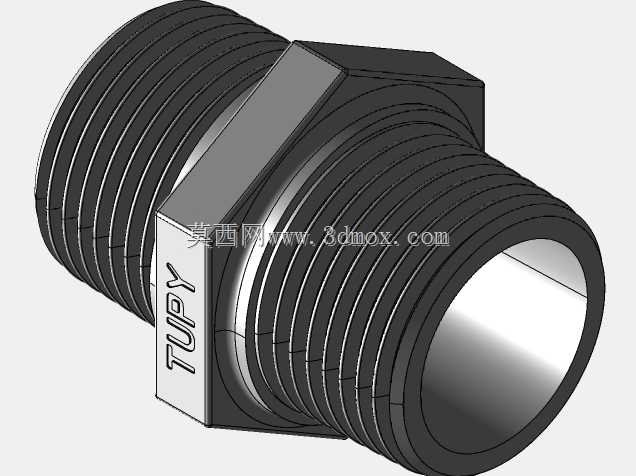

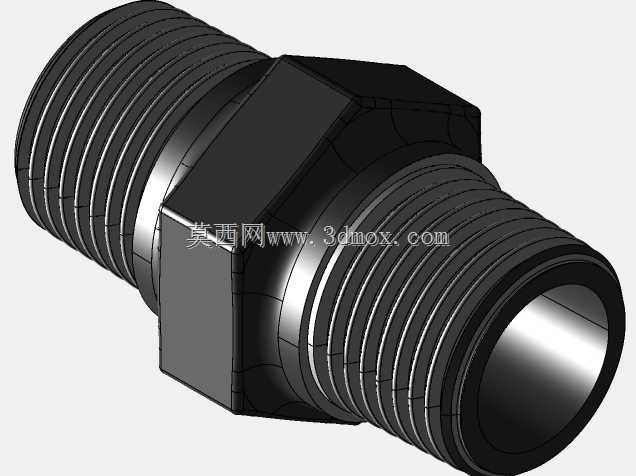

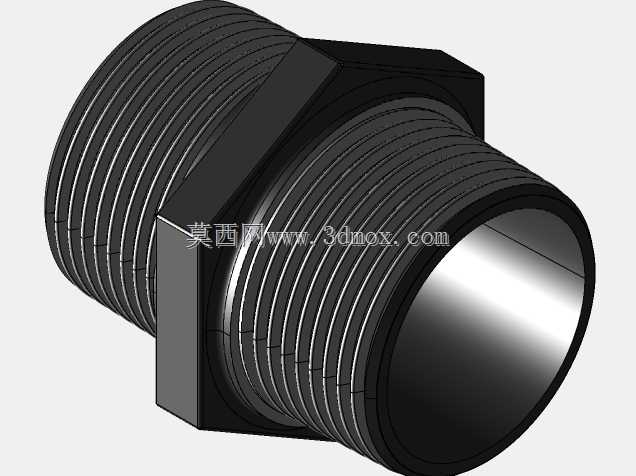

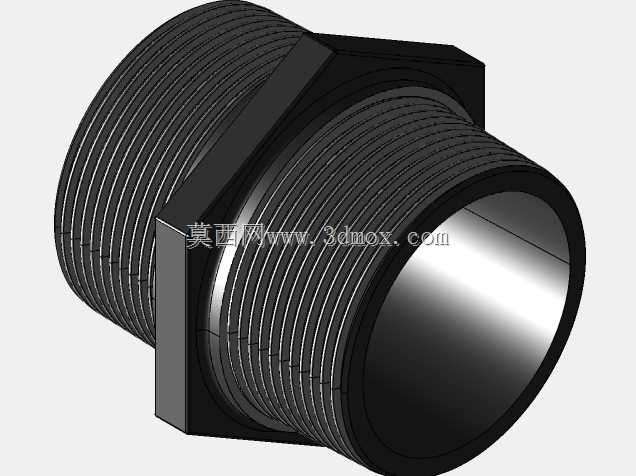

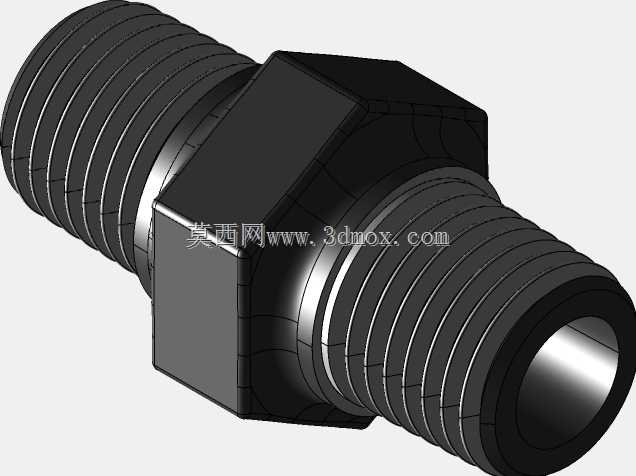

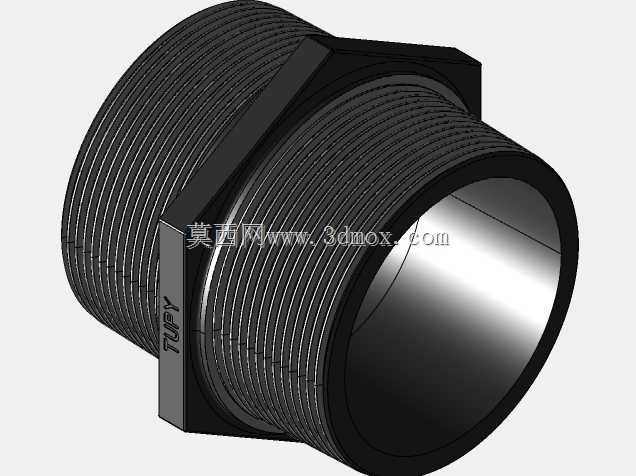

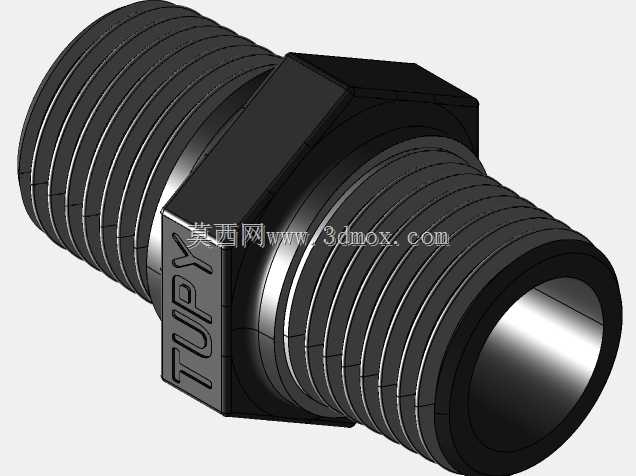

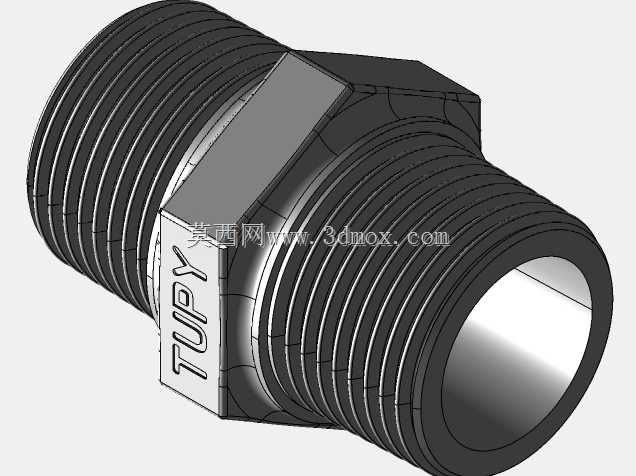

　　这款双外丝直通接头是流体管路系统中应用极广的基础连接件，在民用给排水、工业液压回路、气动传输系统、小型制冷设备管路中都能见到这类结构的身影，核心作用是实现两段同规格内螺纹管路的同轴对接，保证介质传输过程中无泄漏、流道通畅。从结构设计来看，接头整体采用对称式双外螺纹布局，中间设置六角拧动台，六角台的对边尺寸严格匹配对应管径的标准扳手开口，现场安装时无需定制工装，使用普通活动扳手或者对应规格的呆扳手即可完成拧紧作业，六角台的棱边做了微小倒角处理，避免拧紧过程中棱边割伤操作人员手部，也能减少扳手打滑的概率。两端的外螺纹采用BSP英制管螺纹标准，螺纹牙型角为55度，螺纹的大径、中径、小径公差严格遵循管螺纹密封的相关要求，

　　螺纹收尾处设置了退刀槽结构，既保证螺纹加工时刀具可以顺利退出，也能让对接的内螺纹件拧到底时端面与退刀槽端面贴合，配合生料带或者密封胶填充螺纹间隙，可承受1.6MPa以内的常规流体压力，满足绝大多数低压流体输送场景的密封需求。接头内部为等径直通孔，流道直径与对应公称通径的管路内径保持一致，没有做缩径或者扩径处理，介质流经接头时不会产生明显的节流效应，压力损失控制在极低水平，避免因接头结构导致管路系统的传输效率下降。接头本体的材质为可锻铸铁，表面做了发黑防锈处理，相比黄铜材质的同规格接头，机械强度更高，抗外力冲击能力更强，适合在工业车间、户外管路等环境相对复杂的场景使用，不会因为轻微的磕碰就出现螺纹变形或者本体开裂的问题。在安装边界上，

　　需要注意对接的两个内螺纹件的端面与接头六角台端面之间要预留足够的密封压紧余量，安装前要清理内螺纹内部的铁屑、杂物，避免杂物夹在螺纹副之间导致密封失效，拧紧时的扭矩要控制在对应管径的推荐扭矩范围内，扭矩过大会导致螺纹滑牙或者本体开裂，扭矩过小则会出现密封不严的泄漏问题。这类接头在三维建模过程中，重点要还原螺纹的牙型细节、六角台的对边尺寸、内孔的通径参数，保证模型导入装配体后可以直接完成管路的虚拟装配，提前检查管路布局中是否存在安装干涉，尤其是六角台的回转空间要预留足够，避免现场安装时扳手没有操作空间导致无法拧紧。不同于变径接头或者弯头类的管路连接件，这款等径双外丝接头的结构相对简单，但对尺寸精度的要求并不低，

　　两端螺纹的同轴度公差要控制在0.1mm以内，否则安装时会出现一端螺纹拧紧后另一端螺纹偏斜，无法顺利拧入对接内螺纹的问题，建模时要以接头中心轴线为基准，所有特征都围绕该基准做对称布局，保证加工后的成品满足装配要求。在实际选型过程中，要根据管路内的介质类型、工作压力、工作温度选择对应材质和密封形式的接头，这款发黑处理的可锻铸铁接头适合输送水、低压空气、无腐蚀性的液压油等介质，若用于输送腐蚀性流体则需要更换为不锈钢或者黄铜材质的同结构接头。日常维护时，只需定期检查接头位置是否有渗漏痕迹，若出现渗漏可先尝试适当拧紧，若拧紧后仍有泄漏则需要拆开检查螺纹是否有损伤、密封带是否老化，及时更换损坏的部件即可，这类接头的使用寿命普遍在5年以上，正常工况下极少出现本体损坏的情况，是管路系统中可靠性极高的基础连接部件。
