BSP内螺纹直通连接衬套结构设计

　　日常做液压、气动、低压流体管路的布局设计时，这类BSP标准内螺纹直通衬套是管路排布里绕不开的基础连接件，很多刚入行的设计人员容易忽略这类小件的结构细节，往往在装配阶段才发现干涉、密封失效、螺纹咬合不足的问题，反而拖慢整台设备的装配进度。从实际工况来看，这类衬套主要用在仪表取压管路、小型气动控制回路、低压给排水支路的同径管路对接场景，相比外螺纹对接的接头，内螺纹直通衬套不需要额外预留外螺纹的旋合操作空间，在紧凑的阀岛布局、仪表柜内部管路排布里，能有效压缩管路占用的安装空间，避免相邻管接头之间出现扳手操作空间不足的问题。

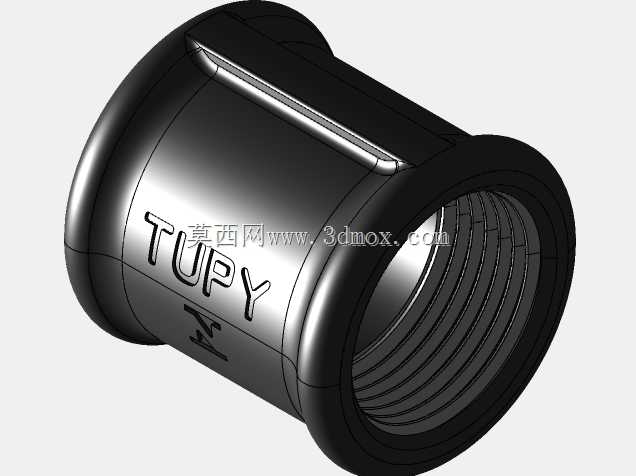

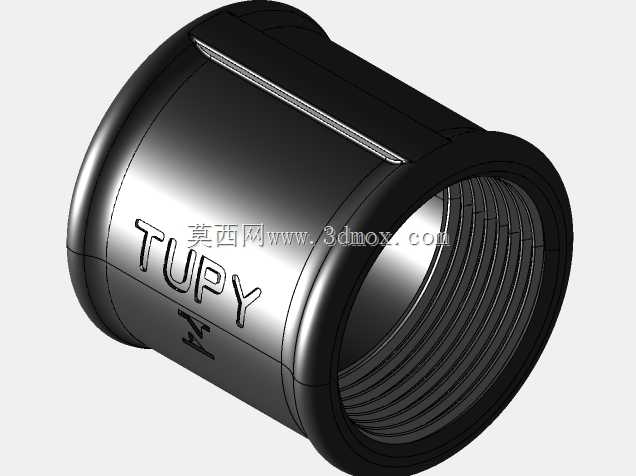

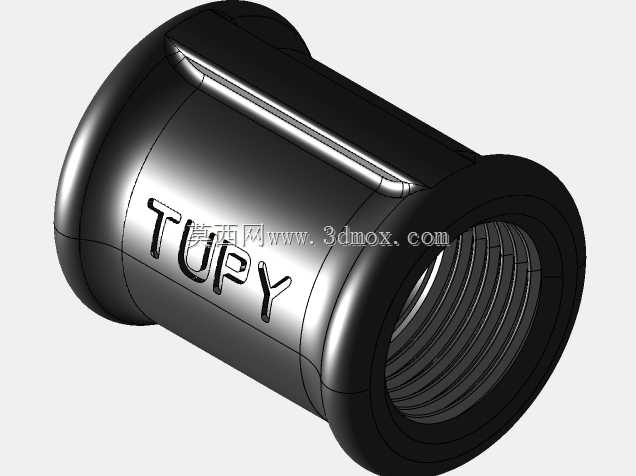

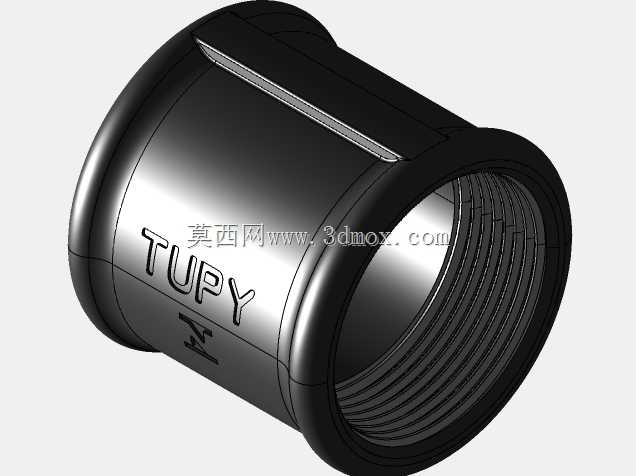

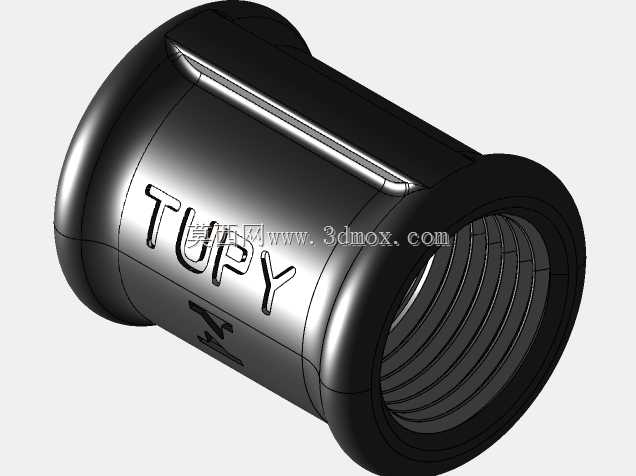

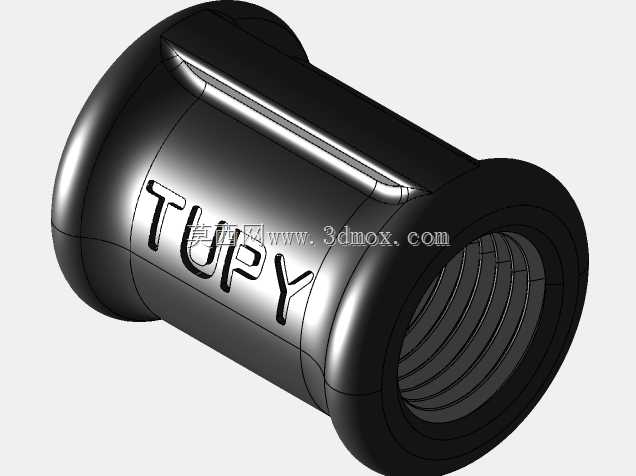

　　从结构设计逻辑来看，这款衬套采用两端对称的内螺纹设计，螺纹遵循BSP英制管螺纹标准，牙型角55度，螺纹副本身具备一定的密封能力，针对低压工况可以配合生料带、密封胶实现无泄漏连接，如果是中高压工况，也可以在衬套端面预留密封垫片安装槽，配合紫铜垫片或者O型圈实现端面密封，适配不同压力等级的管路需求。衬套的外圆做了两端带凸缘的结构，中间圆柱段设计了一道轴向的开槽，这个结构不是工艺瑕疵，而是专门为了安装时的夹持防滑设计：常规的光滑外圆衬套在拧紧螺纹时，管钳容易打滑刮伤外表面，甚至会因为夹持力不足导致螺纹旋合不到位，这道轴向槽可以让管钳的钳口卡入槽内，传递足够的拧紧扭矩，同时两端的凸缘可以限制管钳的夹持位置，避免钳口偏移刮伤两端的螺纹端面，影响密封效果。

　　实际选型和建模时需要特别注意几个安装边界尺寸：首先是衬套的总长度，要匹配两端管路的旋合深度，BSP管螺纹的有效旋合长度一般是螺纹公称直径的1.2-1.5倍，衬套内部的中间止退段长度要控制在2-3个螺距，既不能太长导致两端管路旋合深度不足，也不能太短导致螺纹加工时出现同轴度偏差，造成两端管路对接后出现别劲的问题。其次是衬套的外圆直径，两端凸缘的外径要比螺纹大径大2-3mm，给螺纹加工留出退刀的空间，同时凸缘的端面要和内螺纹的轴线保持垂直，端面粗糙度控制在Ra3.2以内，保证端面密封时垫片受力均匀，不会出现偏压泄漏的问题。中间圆柱段的外径要比凸缘外径小1-1.5mm，既可以减少零件的原材料用量，也能在管路排布时给相邻的管路留出避让空间，避免出现外圆干涉。

　　从加工工艺的角度倒推建模细节，这类衬套一般采用六角棒或者圆棒料经数控车加工成型，建模时要注意内螺纹的入口处做0.5-1mm的倒角，方便管路安装时对中，避免螺纹入口的毛刺刮伤管路外螺纹的牙型，同时倒角也能积存少量密封胶，提升螺纹副的密封效果。衬套的外表面做发黑或者镀锌处理，建模时不需要刻意做表面纹理的细节，但要把棱角处的倒钝特征做出来，避免安装时划伤操作人员的手套或者手部。很多新手建模时容易忽略螺纹退刀槽的结构，实际上BSP内螺纹加工时必须在螺纹末端留出退刀槽，退刀槽的直径要比螺纹小径小0.5mm左右，宽度控制在1-2个螺距，保证螺纹加工到有效深度时刀具可以顺利退出，不会在螺纹末端出现乱牙的问题，影响螺纹的旋合长度。

　　在实际设备装配场景里，这类衬套的使用频率远高于异型接头，因为同径直连的管路需求在所有流体回路里占比超过六成，尤其是在传感器的取压口连接场景里，很多压力、流量传感器的安装接口都是BSP外螺纹，需要用这类直通衬套把传感器和后续的引压管路连接起来，衬套的轴向开槽结构还可以在后期维护时方便拆卸，不需要用管钳夹持传感器本体，避免拧坏传感器的外壳或者内部敏感元件。做三维布局时，要注意给衬套的安装预留足够的扳手空间，虽然衬套本身可以通过轴向槽传递扭矩，但如果安装位置周围有其他零部件遮挡，管钳无法卡入开槽位置，还是会出现安装困难的问题，一般来说衬套径向需要留出至少10mm的操作空间，轴向留出5mm的管路插入余量，保证装配时可以顺利调整管路的角度。

　　另外在做管路的应力分析时，这类衬套本身的结构强度也要纳入考量，衬套的壁厚要根据管路的工作压力计算，一般低压工况（1MPa以下）壁厚不小于2mm，中压工况（1-6MPa）壁厚不小于3mm，避免管路出现水锤现象时衬套发生胀裂。建模时可以把衬套和两端的管路、传感器做装配干涉检查，重点确认衬套的凸缘部分不会和传感器的安装端面、管路的螺母发生干涉，同时要保证内螺纹的同轴度公差控制在0.05mm以内，避免两端管路对接后出现同轴度偏差，造成管路长期受交变应力出现断裂的问题。很多设计人员在做管路装配时习惯把所有接头都选成异径或者弯头，反而增加了管路的泄漏点，在同径直连的场景下优先选用这类直通衬套，能有效减少管路的接头数量，降低整个流体回路的泄漏风险，同时也能压缩物料采购的成本，是性价比很高的基础管路连接件。
