六角内外螺纹异径管路连接接头

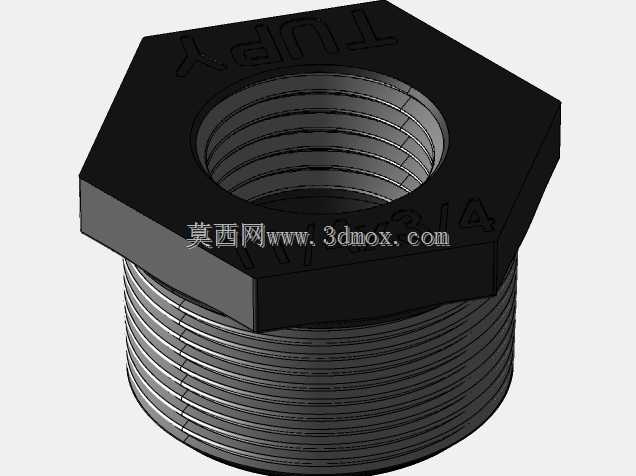

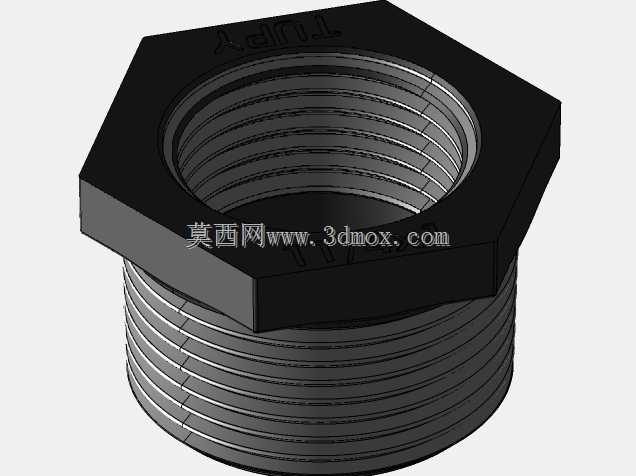

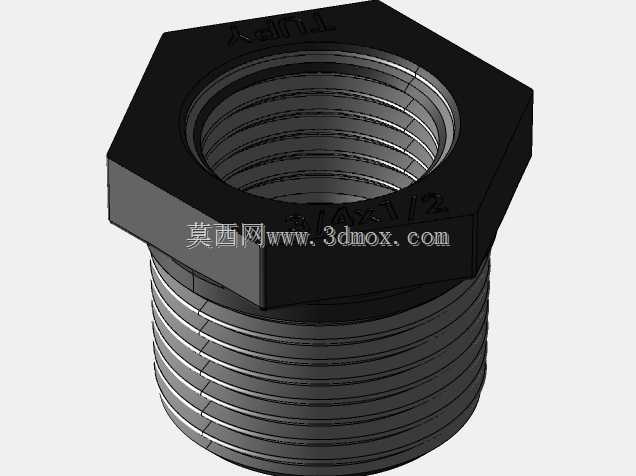

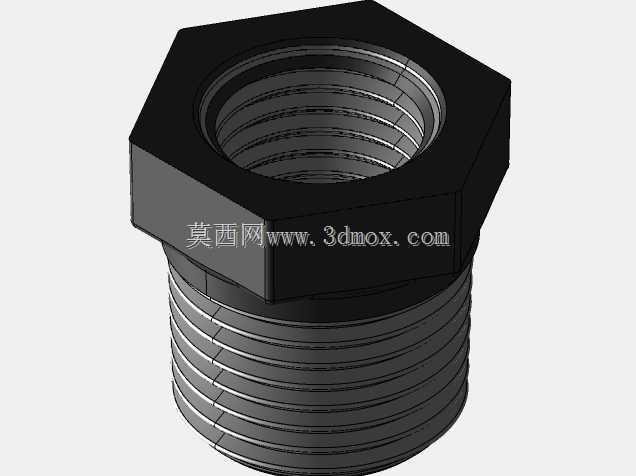

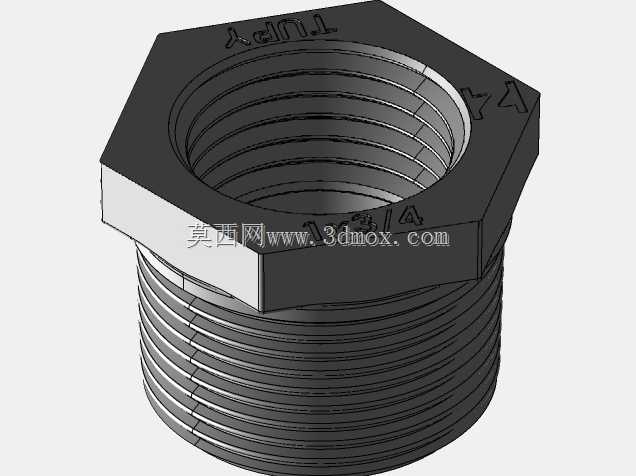

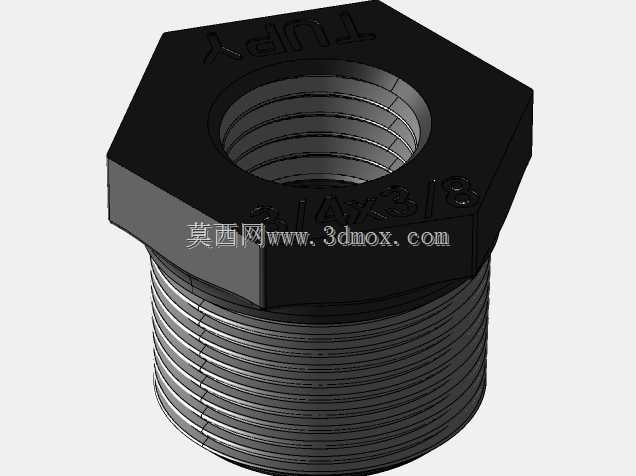

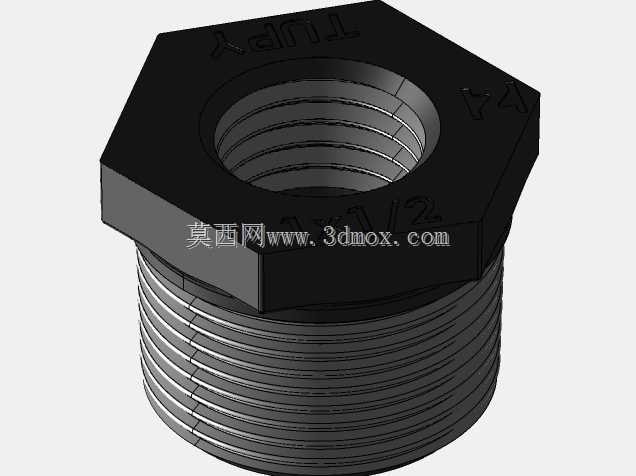

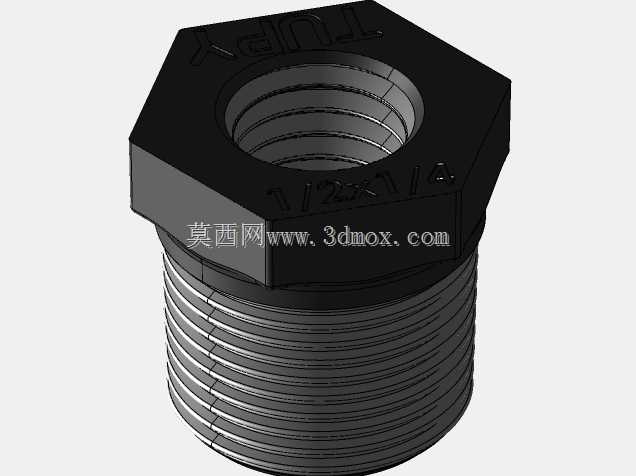

　　在民用给排水、工业流体输送、气动控制回路、液压管路系统的布设过程中，不同通径管路的对接是现场安装与设备集成阶段极为常见的工况，这类异径转接需求往往不需要复杂的变径结构，依靠紧凑的螺纹转接接头即可完成可靠连接，本次涉及的六角内外螺纹异径接头，就是针对这类场景开发的基础管路连接件。从实际使用场景来看，这类接头广泛出现在家装水路改造、车间压缩空气支路布设、小型液压站阀组外接管路、消防水系统支路转接、化工管路小通径取样口转接等场景中，尤其在现有管路通径与待接入设备接口规格不匹配时，无需更换整段管路或更换设备端接头，仅通过该转接件即可完成快速对接，大幅降低现场改造成本与安装工时。从功能特性上看，该接头一端为外螺纹结构，

　　可直接旋入带有对应内螺纹的管路基座、阀块或设备接口内，另一端为内螺纹结构，可对接带有对应外螺纹的管路、仪表或小型阀件，实现两种不同公称通径管路的同轴连通，接头本体采用实心结构加工，螺纹加工精度满足常规管路密封要求，配合生料带、密封胶或金属密封垫即可达到对应压力等级下的密封效果，避免输送介质出现渗漏。设计层面，该接头将受力拧动部位设置为标准六角结构，该结构的对边尺寸符合常规手动扳手、活动扳手的夹持规格，现场安装时无需定制专用工装，采用普通管路安装工具即可完成拧紧操作，六角结构的棱边做了微小倒钝处理，避免安装过程中棱边划伤操作人员手部，也能减少拧紧时扳手打滑的概率。接头的外螺纹段长度经过匹配设计，

　　既保证旋入基座后有足够的螺纹啮合长度满足连接强度与密封要求，又不会因螺纹过长导致旋入后顶触基座内部流道造成通流面积减小；内螺纹段的深度同样经过核算，可容纳对接外螺纹的完整啮合长度，同时内部流道为同轴等径过渡设计，不存在突兀的通径突变，可减少流体经过接头时的局部阻力损失，降低介质输送过程中的压损，也能避免介质在变径台阶处长期淤积造成的流道堵塞问题，尤其在输送带有微小杂质的水体、压缩空气时，平滑的流道过渡可减少杂质滞留的概率。从安装边界来看，该接头的最大外轮廓为六角头部的外接圆尺寸，安装时仅需要预留出对应扳手活动的空间即可完成操作，相较于采用双六角结构的对接式异径接头，该接头仅需单侧扳手固定即可完成拧紧，安装所需的操作空间更小，

　　适合在管路排布密集、操作空间局促的阀组、设备内部使用。接头的整体轴向长度较短，安装完成后不会在管路对接处形成过长的凸起，可有效节省管路布设的轴向空间，在紧凑型设备的内部管路设计中，这类短尺寸异径接头可大幅压缩管路系统的整体占用空间，提升设备内部的空间利用率。建模过程中，螺纹特征的处理兼顾了工程实用性与模型通用性，外螺纹与内螺纹的牙型符合通用管螺纹的标准参数，六角头部的尺寸公差按照常规五金件的加工精度设置，既可以直接用于工程出图指导加工，也可以用于管路系统的装配干涉检查，在三维管路布设阶段，将该模型导入装配体后，可直接验证接头与周边管路、结构件的间隙是否满足安装要求，提前排查现场安装可能出现的干涉问题，减少现场安装时的二次修改工作量。这类接头虽然属于基础管路连接件，但在整个流体输送系统中起到的作用不可忽视，其结构设计的合理性直接影响管路连接的可靠性、安装效率与后期维护的便捷性，在进行相关设备的管路设计时，选用结构尺寸合规、螺纹参数标准的转接接头，可有效降低后期管路渗漏、连接脱落的故障概率，提升整个管路系统的运行稳定性。
