带3/2单作用气缸的分叉式气动换向装置

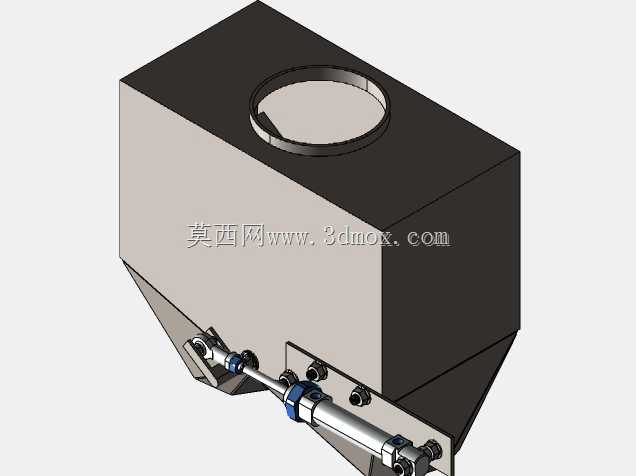

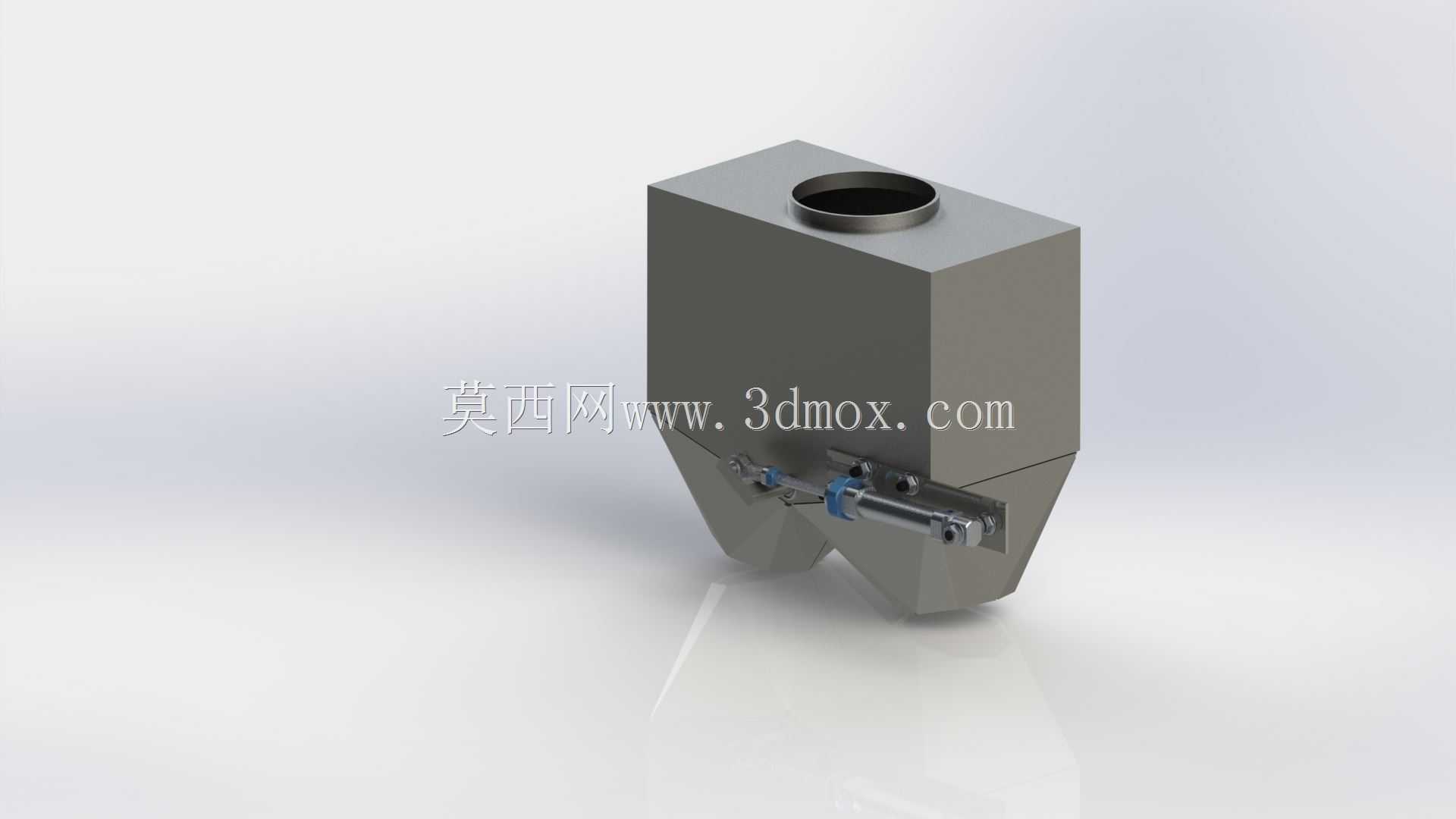

　　在粉体加工、颗粒物料输送的生产场景里，这类分叉式气动阀常被布置在重力落料管路、稀相气力输送的管路节点上，用来切换物料的流向，避免单管路输送出现堵料、或者需要分批次送料至不同料仓的工况需求。和常规的平板式分路阀不同，这款阀体采用了上腔方正、下部分叉的流道结构，上部的圆形接口用来对接上游的来料管路，下部两个分叉出口分别对应两条下游出料路径，流道内壁做了顺滑的过渡处理，没有突兀的直角台阶，能减少物料在阀腔内的残留，尤其是针对流动性一般的粉体、带轻微磨琢性的颗粒物料，顺滑流道能降低物料挂壁的概率，减少后期清理维护的工作量。

　　驱动部分采用的是3/2规格的单作用气缸，这种气缸的特性是通气时完成阀芯的换向动作，断气后依靠内置的弹簧自动复位到初始工位，在实际生产线的气路设计里，这种配置能在突发断气的故障工况下，自动让阀体回到预设的安全工位，避免物料持续输送到错误路径引发的混料、溢料问题，不需要额外配置复位的气路或者储能装置，简化了外围气路的布线复杂度。气缸和阀芯的连接部位做了同轴度的适配设计，避免气缸推杆承受径向力，延长气缸密封件的使用寿命，气缸本体上预留了磁性开关的安装槽位，现场安装时可以直接加装磁性传感器，把阀芯的到位信号反馈给车间的PLC控制系统，实现整个输送流程的自动化联锁，不需要人工现场确认阀芯位置。

　　从安装边界来看，阀体上部的圆形接口采用标准的法兰对接尺寸，安装时只需要匹配对应通径的管路法兰，加密封垫后用螺栓紧固即可，不需要做额外的焊接改装。下部两个分叉出口的中心距、法兰端面的平面度都做了公差约束，对接下游管路时不会出现错位憋劲的情况，整个阀体的支撑受力点集中在上部法兰和下部两个出口的法兰位置，安装时不需要额外做独立的支撑支架，依靠管路本身的刚性就能固定，适合在空间紧凑的厂房夹层、设备顶部的料仓入口位置布置。阀体的外部轮廓做了方正化设计，外壳采用钣金折弯焊接成型，外表面没有突出的尖锐棱角，一方面能避免车间内人员巡检时磕碰受伤，另一方面方正的外壳也方便后期在阀体外部加装伴热装置、或者保温层，针对有温度要求的物料输送场景，比如需要防止物料吸潮结块、或者低温环境下避免含湿物料冻结的工况，可以直接在阀体外壳包覆保温棉，不需要额外做适配的保温罩结构。

　　阀芯的密封结构采用了软质密封和金属硬质密封结合的形式，软密封件负责关闭工位的气密性，避免输送过程中出现串气、漏料的问题，金属密封面则承受物料的长期冲刷，尤其是输送带磨琢性的颗粒物料时，金属基材的耐磨性能可以保证阀芯长期使用不会出现密封面磨损漏料的问题，密封件的更换不需要把整个阀体从管路上拆下来，只需要拆开侧面的检修盖板就能完成密封件的更换，大幅缩短了设备维护的停机时间。在气路接口的设计上，气缸的进气接口采用标准的气动快插接口规格，现场接管时直接插入对应外径的气管就能完成连接，不需要额外套丝或者加装转换接头，气缸的排气口位置加装了消声节流阀，既可以调节气缸的动作速度，避免阀芯动作过快产生冲击噪音，也能减少排气时的压缩空气噪音，改善车间的作业环境。

　　实际选型应用时，需要根据上游管路的输送压力、物料的磨琢性来确认阀体的材质配置，如果是食品级物料的输送场景，阀体流道部分可以更换为镜面抛光的不锈钢材质，满足食品卫生级的清洁要求；如果是输送化工类有腐蚀性的物料，外壳和流道部分可以做对应的防腐涂层处理，适配不同的工况需求。这款阀体的动作行程经过精准计算，阀芯换向时不会和流道内壁产生刮擦，同时能完全覆盖其中一个出料口的通流截面，不会出现半开半关导致的物料卡滞问题，单作用气缸的推力经过匹配计算，即使阀腔内存在一定的物料堆积压力，也能顺利推动阀芯完成换向动作，不会出现卡阀、动作不到位的情况。
