氧气循环管路连接接头组件结构设计

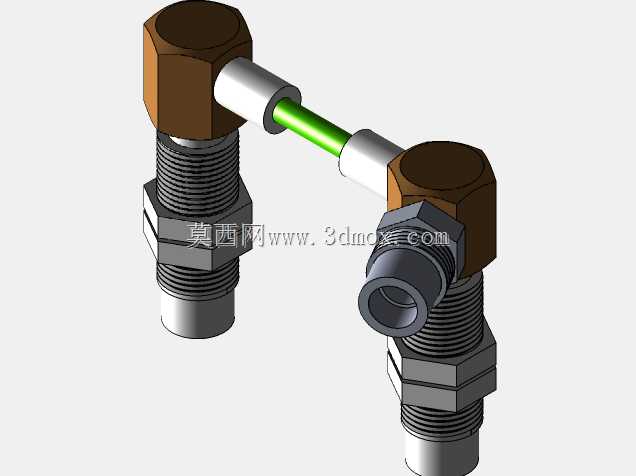

　　这套气路连接组件主要面向需要小流量氧气循环输送的设备场景，常见于医疗供氧配套、小型制氧设备气路、实验室气体循环装置、密闭空间氧循环调控系统的管路接驳环节，核心作用是实现两个独立安装面之间的氧气导通，同时保证连接位置的密封可靠性，避免氧气输送过程中出现泄漏风险。从结构设计逻辑来看，组件两端采用外螺纹穿板安装形式，配套六角锁紧螺母，能够直接固定在设备面板或者舱壁的预制安装孔上，不需要额外设计复杂的安装支架，安装时只需要在对应板材上开出匹配螺纹外径的通孔，将接头主体从一侧穿入，在另一侧旋紧六角螺母即可完成固定，安装边界上，两端接头的螺纹段长度适配3-8mm厚度的常规设备板材，锁紧螺母的对边尺寸符合常规扳手操作空间要求，

　　预留的扳手拧动间隙不小于15mm，能够满足现场装配时的操作需求，不会出现空间干涉无法拧紧的问题。两端接头的转角位置采用直角弯头结构，能够在垂直于安装面的方向完成气路转向，减少管路弯折带来的气阻损耗，中间的连接管段采用硬管搭配密封衬套的结构，两端插入接头的内孔后通过衬套挤压实现密封，不需要额外缠绕生料带或者涂抹密封胶，适配氧气输送场景的洁净要求，避免密封材料析出杂质污染氧气介质。中间导通段的内径经过匹配计算，能够满足每分钟10L以内的氧气循环流量需求，管路内壁光滑无台阶，不会出现气流紊流带来的异常噪音或者压损过大的问题。接头主体的六角头部既可以作为安装时的受力拧动部位，也能够在后期维护时作为着力点，方便拆卸检查内部密封状态，

　　不需要额外定制专用工装，使用普通活动扳手或者开口扳手即可完成拆装操作。设计过程中充分考虑了氧气介质的兼容性，所有与氧气接触的内壁都做了去毛刺钝化处理，避免尖锐边角在高压氧气流过时出现静电堆积或者燃爆风险，连接部位的密封件采用耐氧老化的弹性材质，长期使用不会出现硬化开裂导致的密封失效问题。整个组件的装配公差控制在合理范围，两端接头安装完成后，中间连接管的同轴度偏差不超过0.2mm，不会出现装配应力导致的管路变形，在设备运行产生小幅振动的工况下，连接位置依然能够保持稳定的密封性能，不会因为长期振动出现松动泄漏。从实际使用的角度出发，这套组件不需要复杂的装配工序，现场安装时只需要按照顺序完成穿板、锁紧、插管三个步骤即可完成气路搭建，

　　相比传统的软管卡箍连接形式，整体结构更紧凑，占用的设备内部空间更小，同时连接可靠性更高，能够长期免维护运行，适合在对气路稳定性要求较高的氧气循环系统中使用，在结构设计时也预留了一定的扩展空间，如果需要调整两个安装点位之间的距离，只需要更换对应长度的中间连接管即可，不需要重新设计两端的接头主体，能够大幅降低衍生型号的设计成本，缩短不同规格设备的开发周期。
