木质反铲工程车创意结构设计

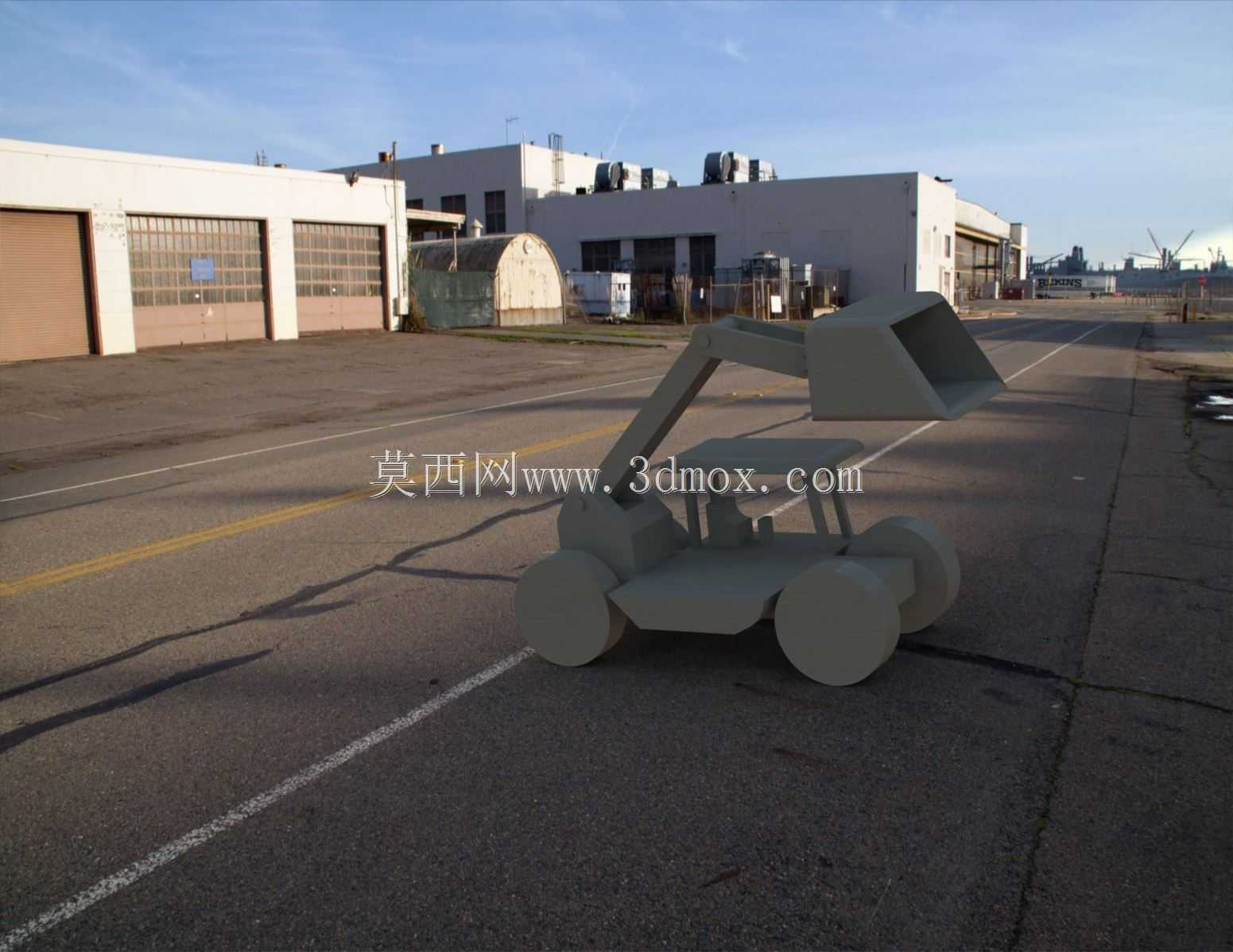

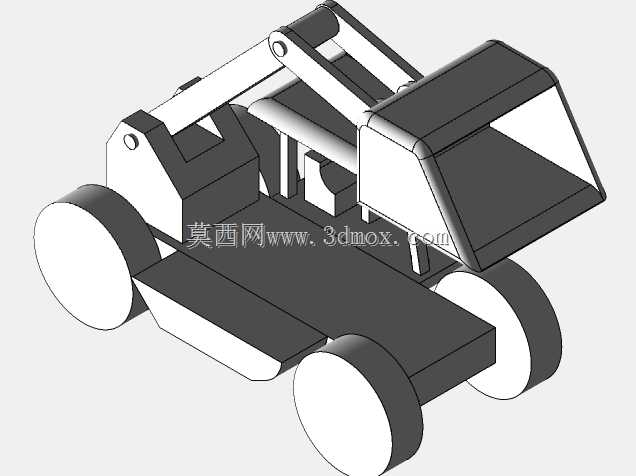

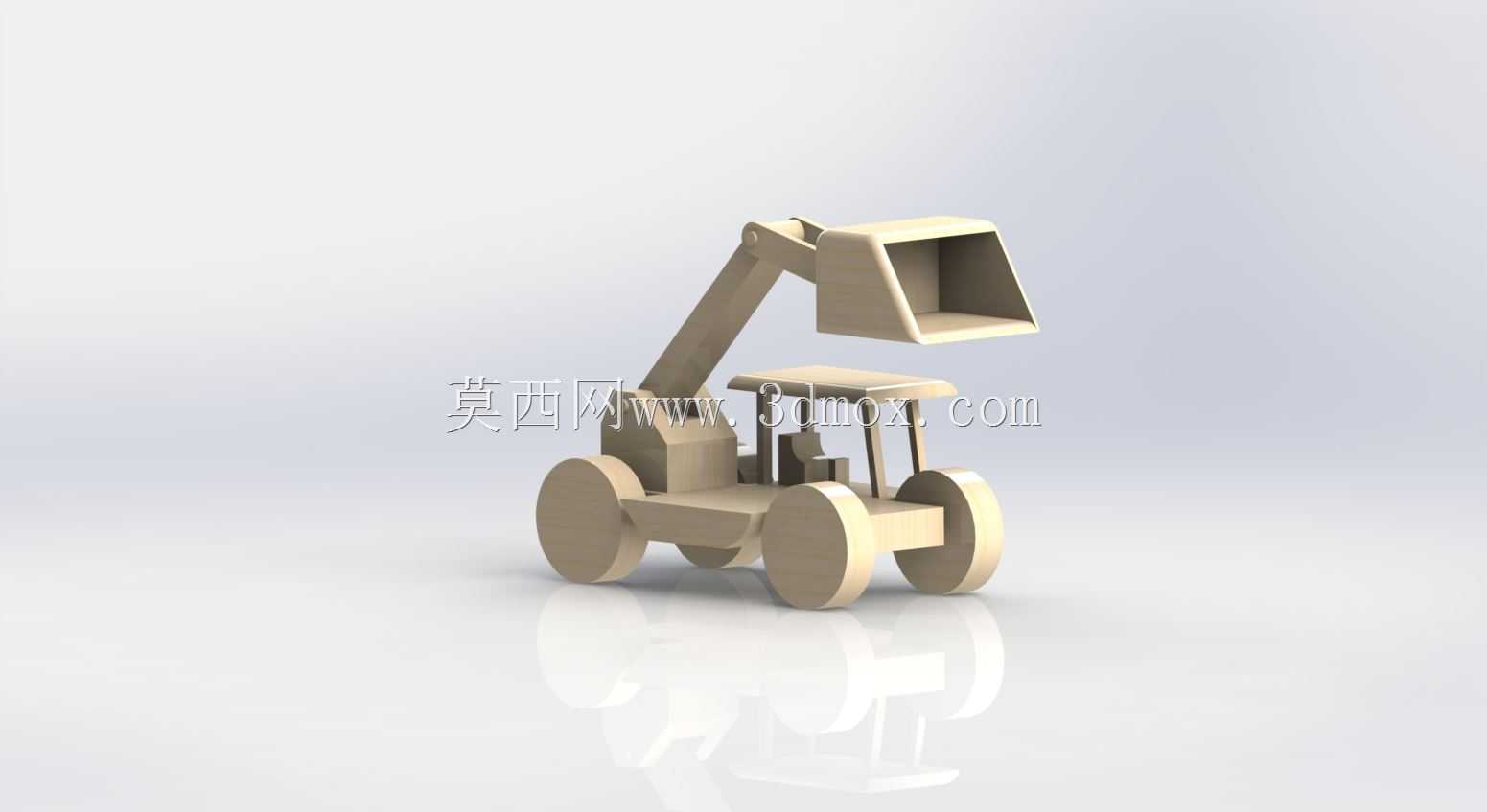

　　这款木质反铲结构的设计，最初的构思是面向机械结构认知教学与创意木工制作场景，区别于常规金属材质的工程设备，整体采用均质木质材料加工成型，所有部件通过榫卯与简易插接结构完成装配，无需额外金属紧固件即可实现动臂、铲斗的动作模拟，适合作为机械原理入门的实操练习载体。从实际用途来看，该结构完整还原了轮式反铲设备的核心动作逻辑，可直观演示动臂抬升、铲斗翻转、整机转向的运动过程，在职业院校的机械认知课堂、青少年科创实践活动中，能够帮助学习者快速理解连杆机构、铰接传动的基础原理，也可作为创意木质摆件用于工业风场景陈设。设计过程中优先考虑了木质材料的加工特性，所有零部件的轮廓均采用大圆角过渡，避免尖锐棱角带来的加工与使用风险，

　　轮组部分采用等直径圆柱轮设计，轮轴与车架的配合预留了0.2mm的活动间隙，既保证轮组转动顺畅，又不会因间隙过大出现轮组晃动的问题。动臂部分采用两段式铰接结构，铰接点的位置经过反复调整，确保铲斗在最低位置时能够接触到支撑平面，抬升至最高位置时铲斗倾角满足卸料的角度要求，整个动臂的活动范围内不存在结构干涉，手动扳动即可完成完整的铲装、举升、卸料动作循环。外形尺寸方面，整体长宽高控制在220mm×110mm×160mm的范围内，属于桌面级的尺寸规格，安装边界仅需预留直径300mm的圆形操作空间即可完成所有动作演示，不需要额外的固定基座，放置在平整桌面即可稳定操作。车架部分采用层板拼接结构，上层的驾驶舱区域做了简化的轮廓处理，

　　既保留了工程车辆的识别特征，又减少了不必要的复杂曲面加工，降低了木质加工的难度，即使是使用普通线锯、砂纸等基础木工工具，也能完成所有零部件的加工制作。铲斗部分采用围板拼接结构，斗容设计为刚好容纳一个标准乒乓球的大小，在演示铲装动作时可以承载轻质小物件，提升操作的互动性，铲斗与动臂末端的铰接点设置在斗体后侧上方，配合动臂的抬升动作，能够依靠铲斗自身重力实现自动翻转卸料，不需要额外设置连杆驱动。转向系统采用了简化的前轮偏转结构，通过车架前部的铰接点实现前轮整体偏转，偏转角度最大可达30度，能够模拟真实工程车辆的转向逻辑，转向过程中轮组与车架、动臂之间不存在运动干涉，最小转弯半径控制在180mm左右，

　　在有限的桌面空间内即可完成转向操作演示。整个结构的设计没有采用复杂的曲面造型，所有部件均以平面、圆柱面为主，既适合木工手工加工，也适合作为三维建模的入门练习案例，建模过程中可以重点练习铰接配合、间隙预留、运动干涉检查的基础技能，理解从功能需求到结构落地的设计逻辑。在材料选择上，设计默认采用密度均匀的椴木层板作为加工材料，这类材料不易变形、切割面光滑，不需要额外的抛光处理即可获得较好的外观效果，各部件的厚度统一采用6mm和3mm两种规格，减少加工时的材料换型步骤，提升加工效率。铰接部位的销轴采用同材质的圆木棍制作，销轴与孔的配合采用过渡配合，装配后可以通过少量木质胶水固定销轴，避免活动过程中销轴脱落，同时保证铰接部件能够绕销轴灵活转动。
