卡通风格火箭顶点脚踏载具结构设计

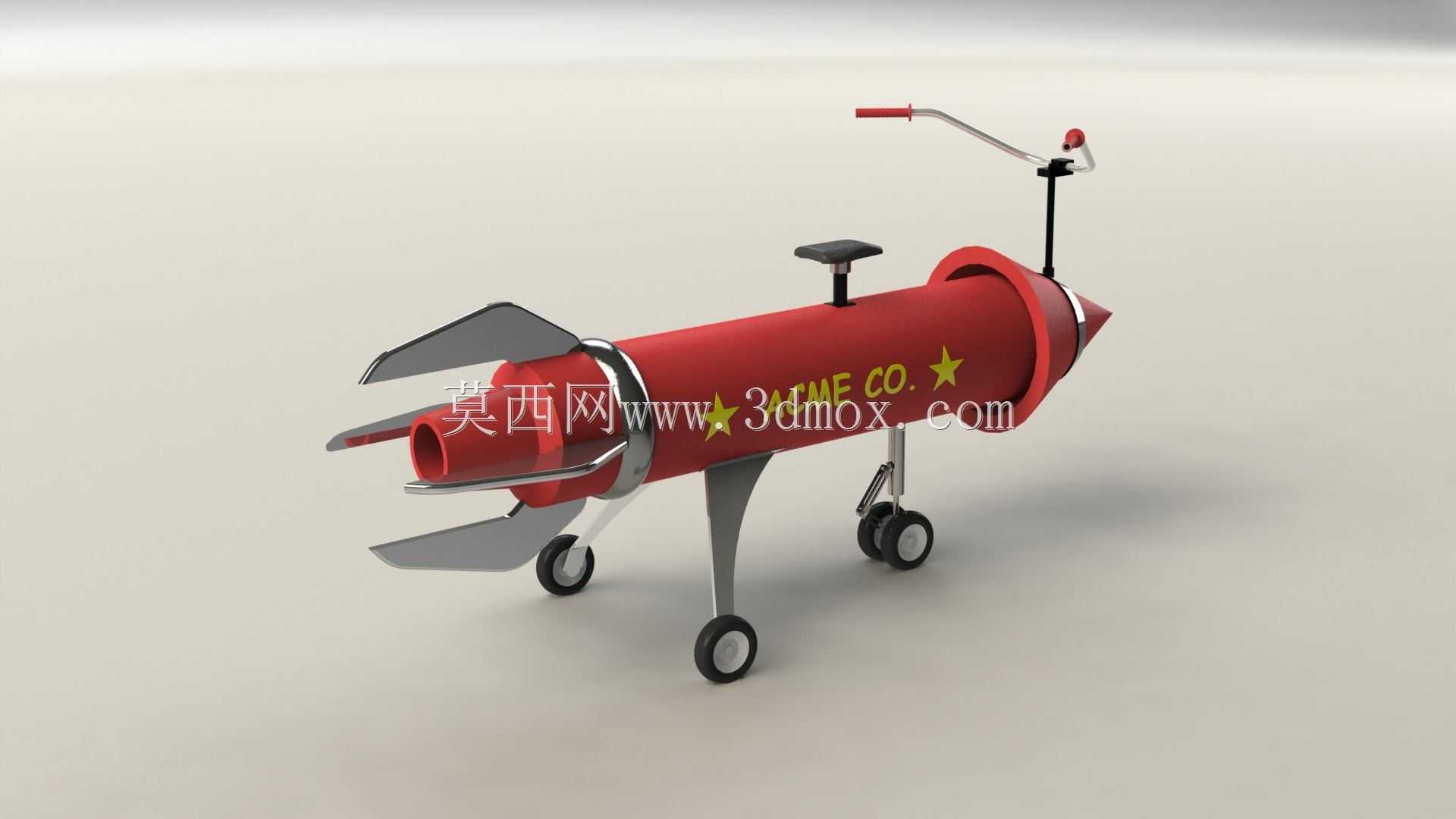

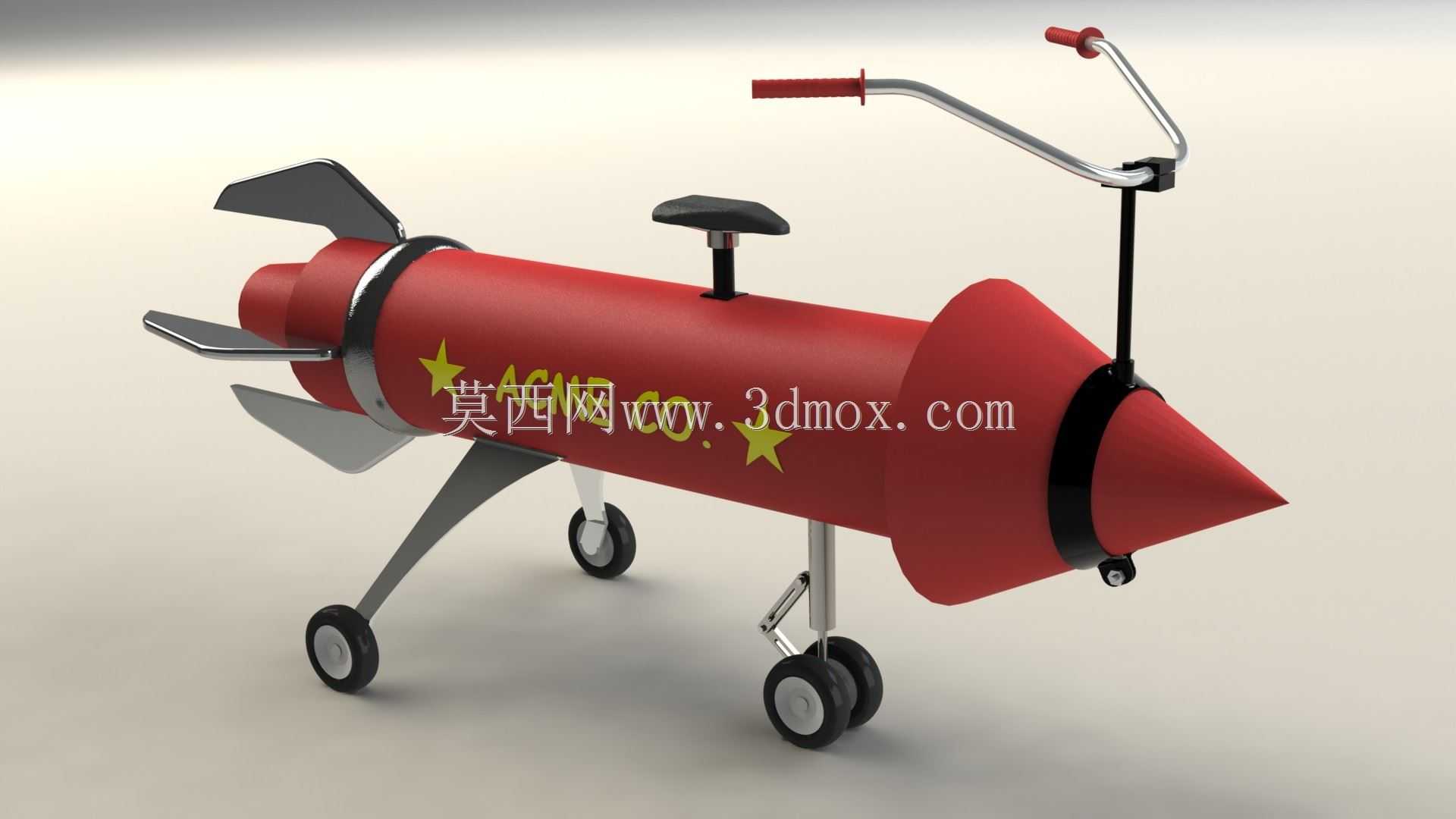

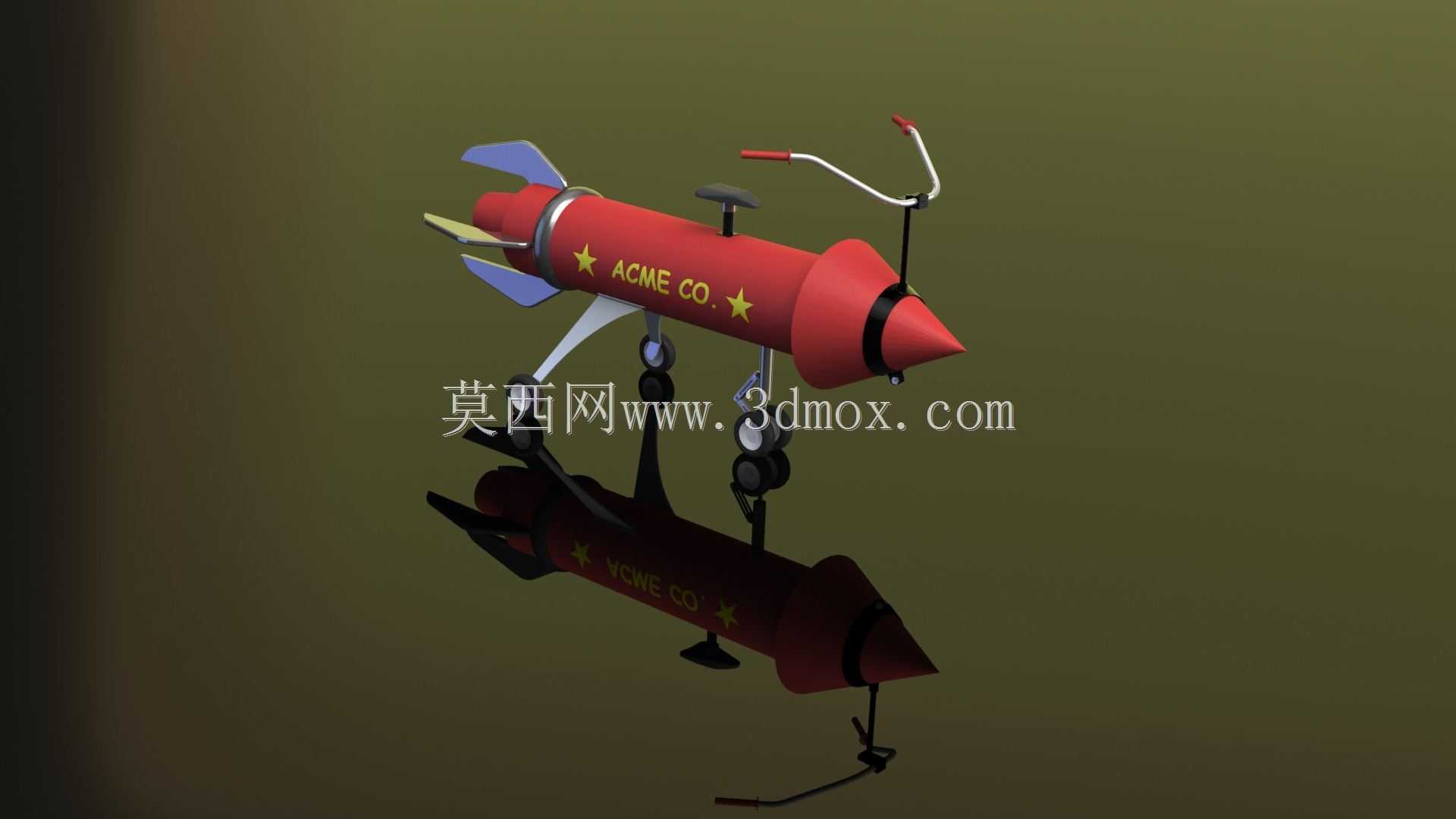

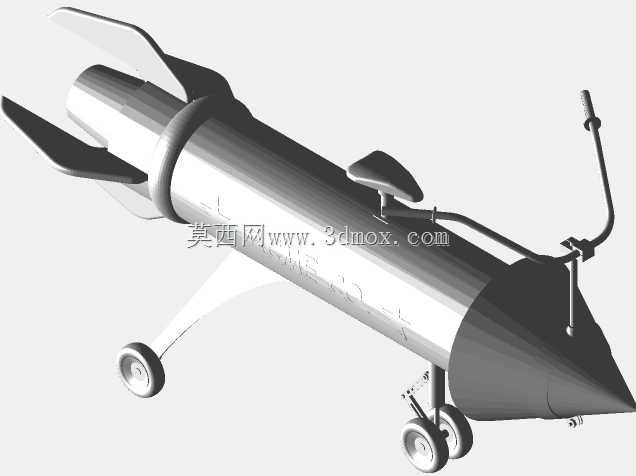

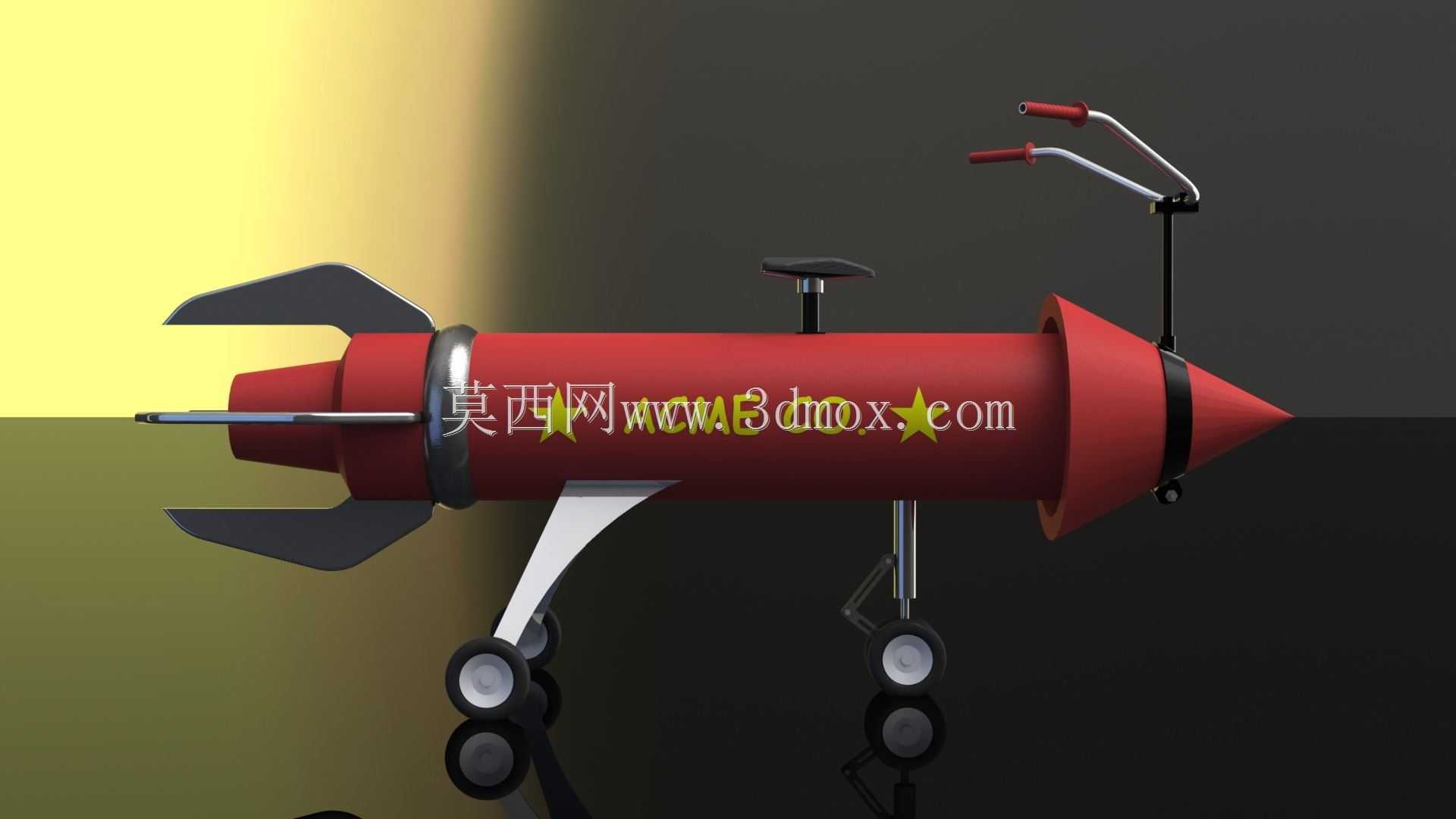

　　这款创意载具的设计核心围绕火箭顶点的气动外形做延伸，将常规火箭的锥头顶点作为前端导向结构，整体采用类火箭的圆柱段加锥头的基础构型，在圆柱段侧面集成了脚踏驱动的操控组件，尾部保留了火箭尾翼的稳定结构，同时在底部加装了带轮组的起落支撑结构，让原本无陆行功能的火箭构型具备了地面移动的基础条件。从实际应用场景来看，这类结构更多用于文创展示、主题乐园互动装置、科普教具的原型验证，区别于常规工业火箭的严苛气动要求，该设计在保留火箭顶点标志性锥面特征的前提下，对结构做了适配陆行使用的调整：前端锥头的锥角做了钝化处理，避免尖锐结构带来的使用风险，锥面与圆柱主体的衔接处做了圆弧过渡，既保留了火箭外形的识别度，也降低了加工成型的难度。

　　设计思路上没有照搬真实火箭的薄壁承压结构，而是将主体圆柱段设计为可容纳脚踏传动机构的中空腔体，腔体壁厚根据3D打印或者钣金加工的常规工艺要求做了等厚处理，内壁预留了传动转轴、脚踏曲柄的安装位，不需要额外做复杂的加强筋布局，依靠圆柱自身的结构强度就能承载单人使用的载荷。外形尺寸方面，整体长度控制在1.2米左右，主体圆柱段直径0.18米，前端锥头的长度占整体长度的22%，锥头最前端的顶点位置做了R5的圆角处理，底部轮组的安装位置距离主体圆柱下沿0.12米，前后轮的轴距设置为0.7米，左右轮距0.25米，这个尺寸边界既保证了滑行过程中的稳定性，也不会因为尺寸过大导致展示或者互动时占用过多空间。尾翼部分采用了对称布局的四片尾翼，

　　每片尾翼的后掠角设置为35度，翼面厚度0.015米，翼根处与主体圆柱做了一体化的衔接设计，不需要额外的紧固件就能完成装配，尾翼除了装饰作用外，也能在载具滑行时提供一定的方向稳定力矩，抵消脚踏发力时带来的侧向偏转力。操控部分的车把组件安装在主体圆柱段的中上部，安装位置距离底部支撑面的高度为0.75米，符合普通青少年的操控握持高度，车把与主体的连接座做了可转动的铰接设计，转向时通过连接座带动前轮组完成方向调整，转向角度的左右限位各设置为30度，避免转向过大导致侧翻。脚踏组件的曲柄长度设置为0.1米，曲柄转轴的位置距离主体圆柱下沿0.18米，踩踏时的运动轨迹不会与地面、轮组产生干涉，传动结构采用了最简单的链条传动布局，

　　主动链轮安装在曲柄转轴上，从动链轮与后轮组同轴连接，传动比设置为2.5:1，兼顾起步的踩踏力度和滑行时的速度需求。表面标识的位置预留了0.1米长度的平面区域，不需要在曲面上做印刷或者贴膜处理，降低了后期外观处理的工艺难度，主体上的星形标识位置做了浅凹槽设计，粘贴标识时可以快速定位，不会出现偏移。安装边界方面，所有部件的装配都采用了卡扣或者快拆螺丝的连接方式，主体圆柱段分为上下两个半壳，合模面设置在圆柱的水平中心位置，合模处预留了定位止口，装配时不需要额外的夹具就能完成对齐，轮组的安装轴采用了快拆结构，拆卸时不需要专用工具就能完成轮组的更换或者维护，尾翼与主体的连接采用了插榫结构，插榫的深度设置为0.03米，插入后依靠接触面的摩擦力就能完成固定，不需要额外涂胶或者加装紧固件。在结构强度校核上，主体圆柱段采用等壁厚设计时，按照80kg的载人载荷计算，圆柱段的最大弯曲应力出现在轮组支撑的跨中位置，应力值远低于常用PLA材料或者ABS板材的许用应力，不需要额外做局部加厚处理，锥头部分因为不承受主要载荷，壁厚可以比主体段薄0.005米，减轻整体重量的同时也不会影响结构完整性。轮组采用了直径0.1米的实心滚轮，滚轮的宽度设置为0.03米，接触地面的压强足够应对常规的室内地坪、塑胶场地的使用需求，滚轮的支架与主体的连接位置做了橡胶减震垫的安装位，能够过滤滑行时的小幅震动，提升使用时的平稳性。
