交叉网纹滚花调节销轴结构设计方案

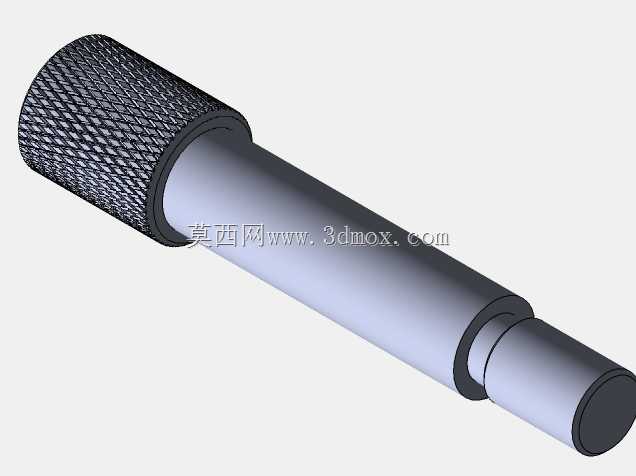

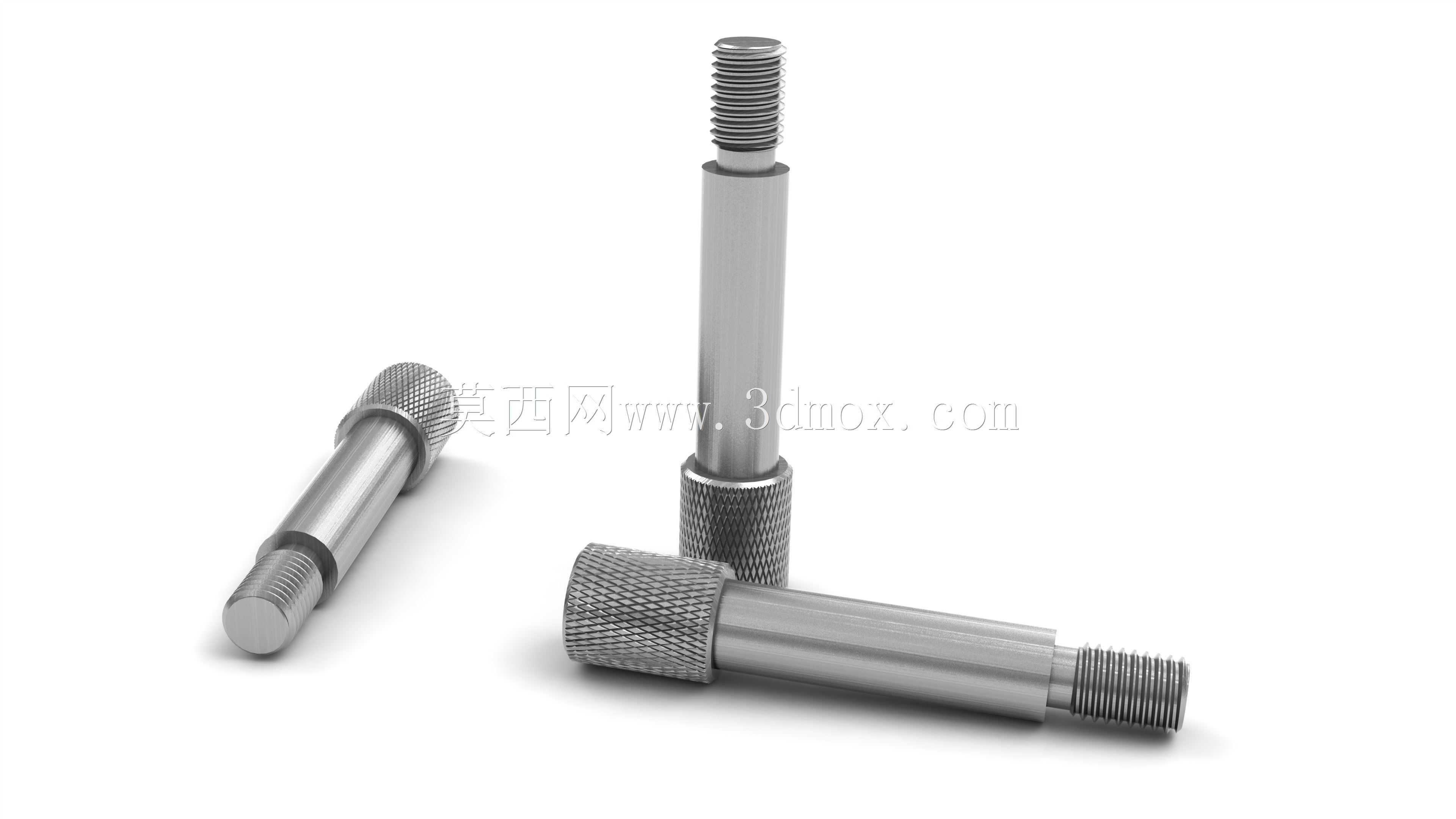

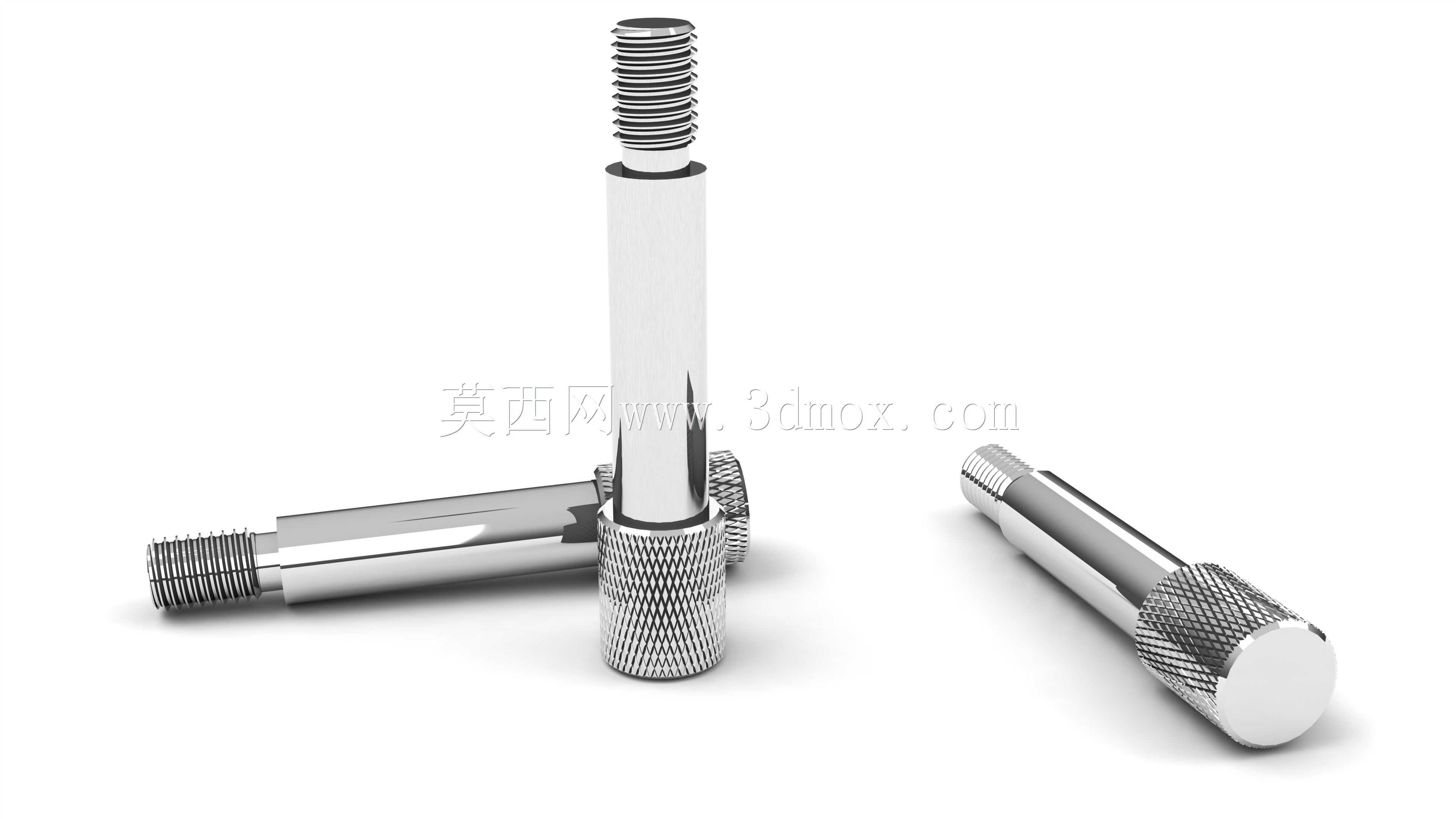

　　这类带交叉网纹滚花的销轴类零件，在仪器仪表、小型工装夹具、精密检测设备里的应用占比不低，很多需要手动微调、快速插拔定位的工位都会用到这类结构，不像光轴或者带键槽的传动轴需要配套工具锁紧，手指捏住滚花段就能直接转动或者推拉调整位置，调整到位后靠端部的螺纹段锁紧固定，日常调试换型的时候效率比带锁紧螺母的销轴高不少。从结构设计逻辑来看，这类零件的功能分区非常明确，两端的外螺纹段是用来和配套的安装基座螺纹孔配合，实现轴向位置的固定或者微调进给，中间的光轴段是主要的导向承载段，和基座上的安装孔做间隙配合，保证轴体推拉或者转动的时候不会出现卡滞、偏摆的问题，滚花段的位置特意设置在轴体中部偏一侧的位置，刚好是人手操作时手指容易触碰的区域，

　　不用额外加装旋钮或者手柄，直接靠滚花的摩擦力就能带动轴体转动，省掉了额外的操作件装配环节，也缩小了整个调节机构的整体占用空间。滚花选用交叉网纹的形式而不是直纹滚花，核心考量是手动操作的时候不管是轴向施力推拉还是周向施力转动，都能提供足够的静摩擦力，不会因为手上沾了少量切削液、灰尘出现打滑的问题，直纹滚花只能在周向转动的时候提供摩擦力，轴向推拉的时候防滑效果很差，交叉网纹的纹路是双向交错的，两个方向的摩擦系数都能满足手动操作的施力需求，而且滚花的纹路深度控制在0.3-0.5mm之间，太深的话滚花加工的时候容易让轴体出现变形，影响光轴段的圆柱度，太浅的话用一段时间纹路磨损之后防滑效果就会下降，这个深度区间既能保证足够的摩擦系数，也能控制加工时的切削应力，避免轴件出现弯曲变形。尺寸设计上，光轴段的直径公差一般取h7级别，和安装孔的H8公差配合，单边间隙控制在0.01-0.03mm之间，既能保证滑动顺畅，也不会因为间隙过大出现调节时的窜动，影响定位精度；螺纹段的大径比光轴段小0.5-1mm，装配的时候螺纹段不会刮蹭安装孔的内壁，避免孔壁被螺纹牙划伤产生金属碎屑，影响机构的滑动顺畅度；滚花段的外径比光轴段大0.4-0.6mm，刚好是滚花加工后的凸起高度，滚花段和光轴段的衔接位置做了0.5mm的退刀槽，避免滚花加工的时候刀具磕碰光轴段的表面，也能在装配的时候给配套的密封件或者挡圈留出安装位置。安装边界方面，

　　这类销轴的轴向安装空间需要预留出比轴体总长长3-5mm的余量，因为调节的时候轴体会有轴向的位移，两端的螺纹段伸出安装基座的长度要根据调节行程来确定，一般预留出至少2倍螺距的螺纹啮合长度，保证锁紧的时候有足够的连接强度，不会因为受力出现螺纹滑牙的问题；径向安装空间只需要比滚花段外径大2mm以上就能满足操作需求，手指捏住滚花段的时候不需要太大的操作空间，在紧凑的仪器仪表腔体内也能顺利完成调节操作。实际使用场景里，这类滚花销轴常用来做检测夹具的定位销、仪器调节旋钮的传动杆、小型设备的门轴锁销，不需要额外的操作工具，徒手就能完成调节和锁紧，在频繁需要调整位置的工位上，比带内六角或者一字槽的销轴操作效率高很多，

　　而且一体加工的结构没有额外的装配零件，长期使用也不会出现松动、零件脱落的问题，可靠性比分体式的旋钮加销轴结构更高。建模的时候要注意滚花特征的处理，如果是做结构验证的话不需要把每一条滚花纹路都建模出来，只需要在滚花段做外观纹理示意就行，不然会让整个模型的文件量过大，影响装配体的打开和操作流畅度，如果是做渲染或者加工工艺验证的话，可以用包覆或者阵列的方式做出交叉网纹的特征，准确还原滚花的牙距和深度，方便后续加工的时候核对滚花刀具的参数。另外这类轴件的材质一般选用304不锈钢或者45号钢做调质处理，表面做发黑或者镀镍处理，提升防锈能力和表面硬度，滚花段的表面不需要做抛光处理，保持滚花加工后的原始粗糙度就能保证足够的摩擦力，光轴段和螺纹段的表面粗糙度控制在Ra1.6以下，减少滑动时的摩擦阻力，提升调节的手感。
